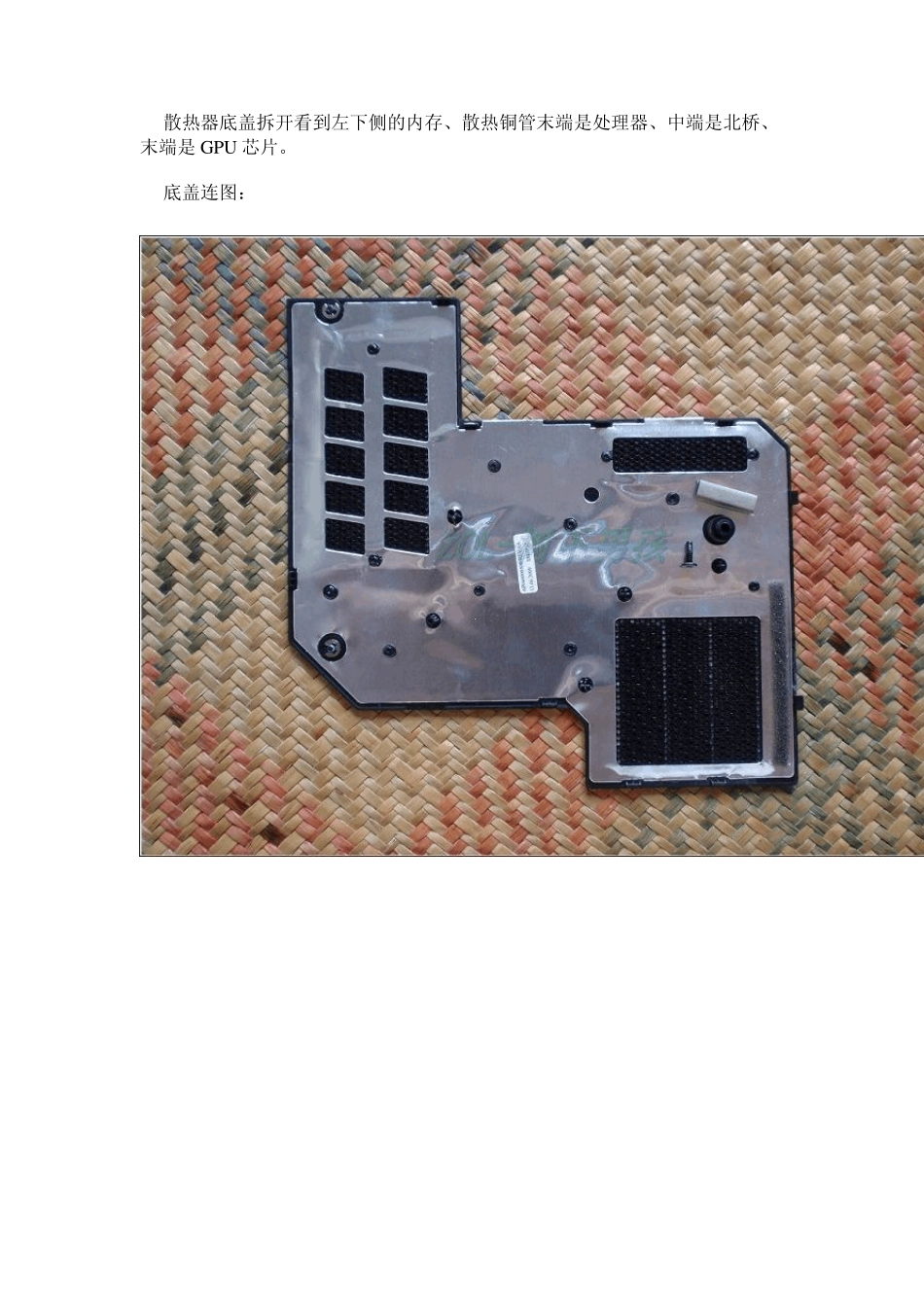

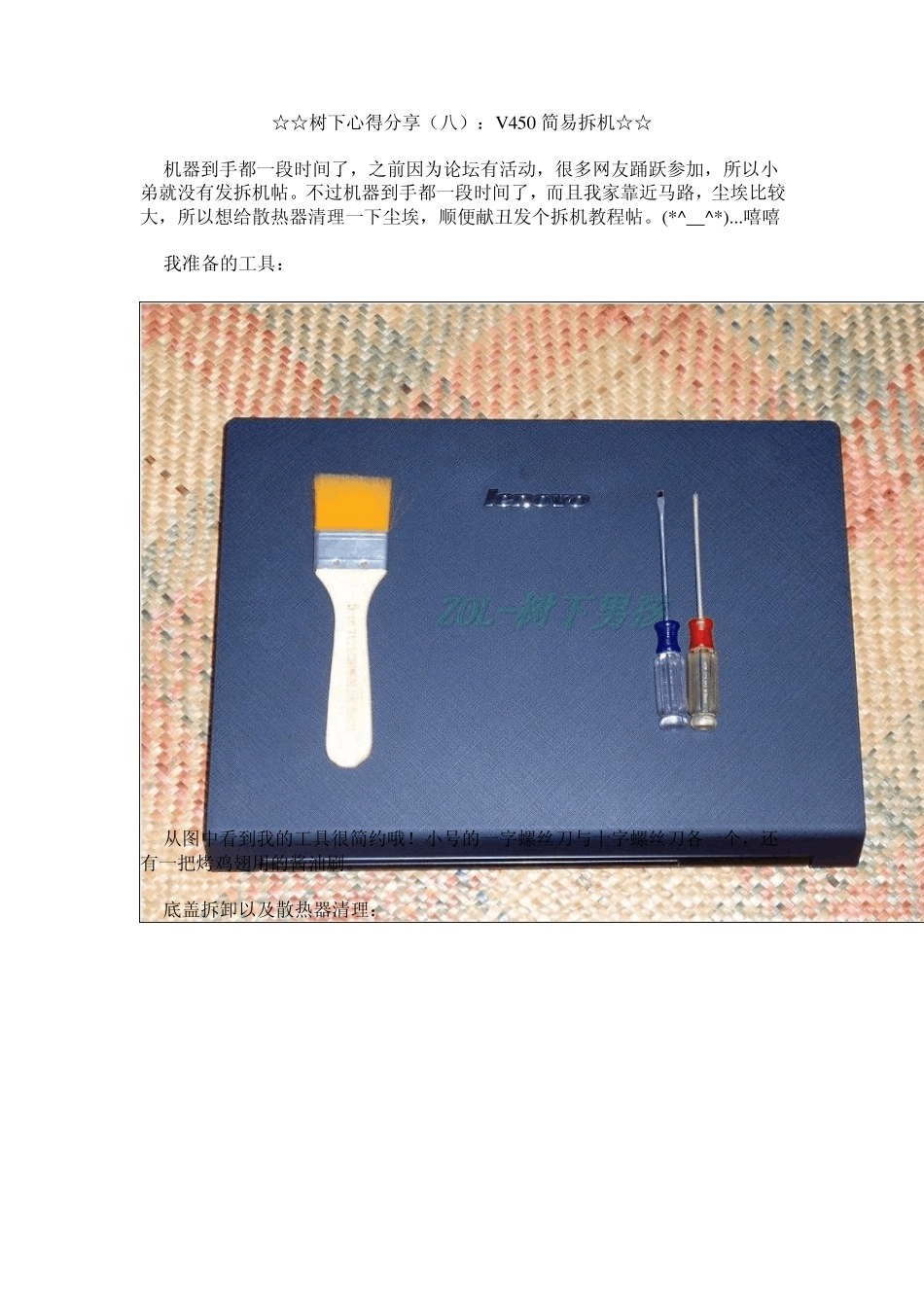

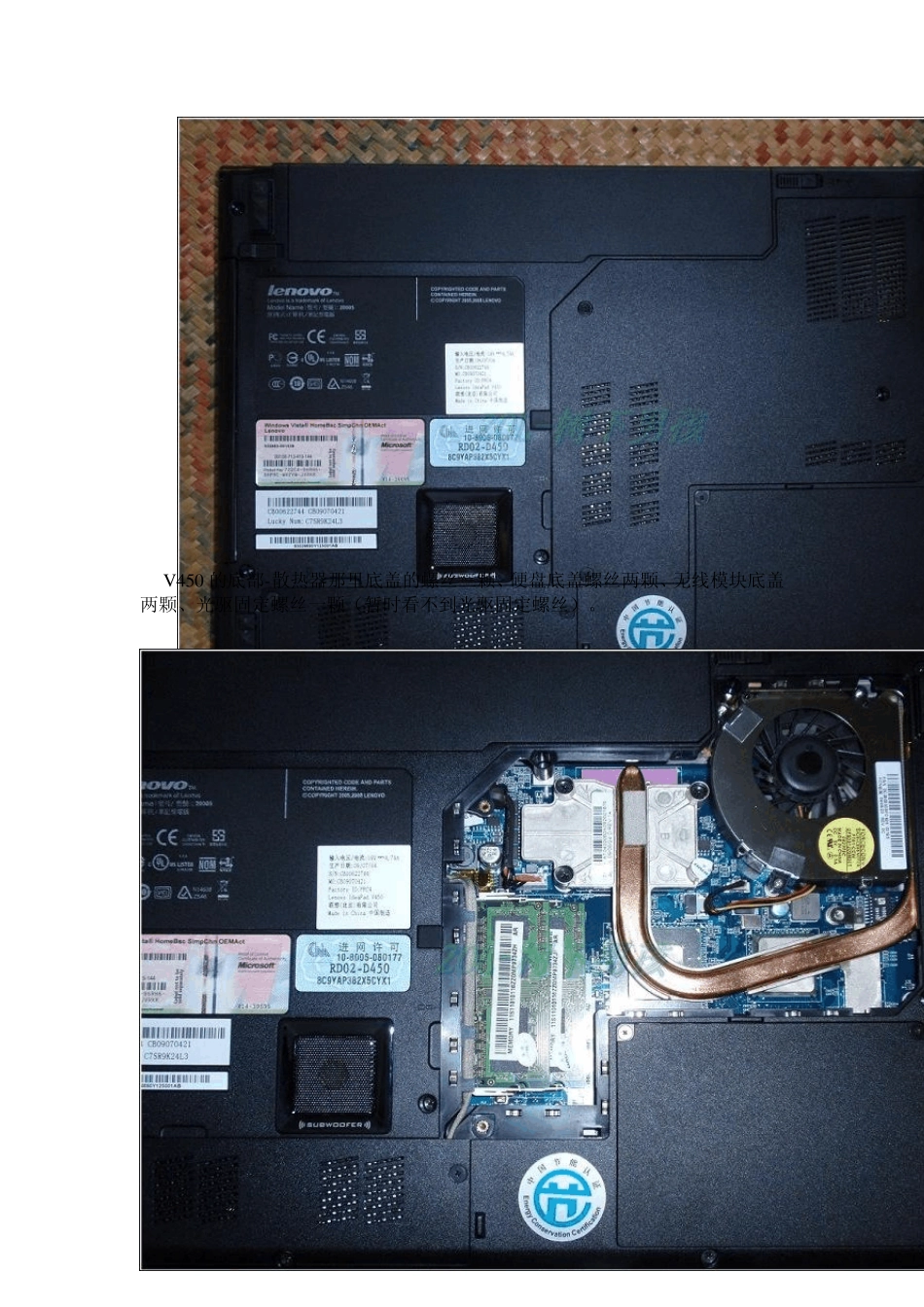

☆☆树下心得分享(八):V450 简易拆机☆☆ 机器到手都一段时间了,之前因为论坛有活动,很多网友踊跃参加,所以小弟就没有发拆机帖。不过机器到手都一段时间了,而且我家靠近马路,尘埃比较大,所以想给散热器清理一下尘埃,顺便献丑发个拆机教程帖。(*^__^*)...嘻嘻 我准备的工具: 从图中看到我的工具很简约哦!小号的一字螺丝刀与十字螺丝刀各一个,还有一把烤鸡翅用的酱油刷。 底盖拆卸以及散热器清理: V 450 的底部-散热器那里底盖的螺丝三颗、硬盘底盖螺丝两颗、无线模块底盖两颗、光驱固定螺丝一颗(暂时看不到光驱固定螺丝)。 散热器底盖拆开看到左下侧的内存、散热铜管末端是处理器、中端是北桥、末端是 GPU 芯片。 底盖连图: 从连图中我们可以看到底盖的构造,而底盖的三颗螺丝中,有两颗是用卡簧固定在底盖,这样的设计可以免去了我们如何存放螺丝的烦恼哦!第三颗螺丝是沉头的,他有特别的作用。从内部结构图看到,散热铜管是弯曲设计的,在GPU芯片那里的空间很有限,不能做一个特别大的散热片或者外加弹性压片,而沉头螺丝的作用就是把图中的弹性压片压下。(主要是因为空间限制才这样设计的。)弹性压片的作用是让散热片与 GPU 表面更好接触,好处是不会压坏芯片,不过因为压片是单边的,所以可能存在受力不均问题哦!处理器那里的压片是四边的,所以受压均匀。 今天拆机重点是清尘,散热风扇由三颗螺丝固定,只要拧开三颗螺丝就能取下散热风扇,这里需要注意别样散热器撞倒主板上哦,因为主板上的电子原件密集,碰撞容易造成损坏。 PS:这里需要注意一点-拆机前一定要把电池卸下,这个是为了避免在拆机过程中造成主板短路,要好好记住哦! 散热风扇已经被拆卸下来了,散热风扇给我的感觉是比较薄,其次散热风扇底座竟然是塑料材质。薄说明散热风扇的功率有限,塑料材质的风扇座导热性不如金属。散热风扇面盖有四个螺丝固定,拧开后可以拆除风扇,不过我没有拆开。原因有两:1 、我没有这么小的螺丝刀;2 、我先用刷子清扫了一下里面的尘埃,然后用气枪吹干净。当然仅仅用刷子不能清理到风叶的缝隙,我们可以使用棉签一片片清理。 内存拆卸: 第一条我已经拆卸。 红框位置就是弹性压片,两边同时掰开内存就是自动弹高。 内存的安装需要先把内存完全插入内存槽,图中的卡位需要结合紧密以后直接把内存往下压知道弹性压片把内存压住就安装好。 两条来自国内生产的三星 DDR III 1066 内存。 看到这...
