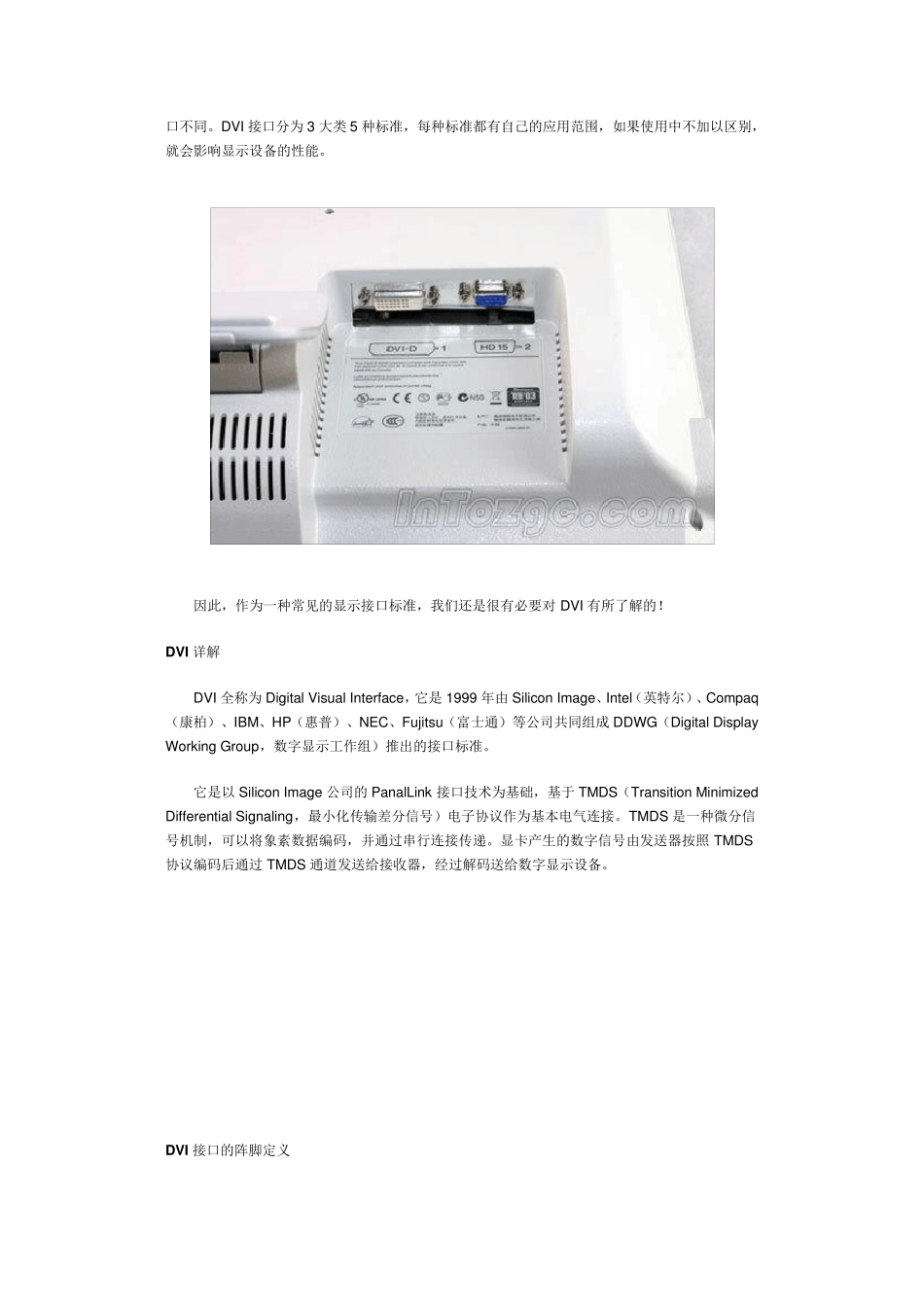

VGA- DVI- HDMI 接线方法图及接口定义(高清多媒体接口) VGA 显卡针脚定义图(F) 1 - Red 红 2 - Green 绿 3 - Blue 蓝 4 - Monitor ID * 显示器型号ID 5 - Ground 地 6 - Red Ground 红色地 7 - Green Ground 绿色地 8 - Blue Ground 蓝色地 9 - Keyway (No pin) 空脚 10 - Sync Ground 同步地 11 - Monitor ID * 显示器型号ID 12 - Monitor ID * 显示器型号ID 13 - Horizontal Sync 水平同步 (行同步) 14 - Verical Sync 垂直同步 (场同步) 15 - Monitor ID * 显示器型号ID 1、2、3、13、14 脚必需是连接正常的,6、7、8 脚是地线,至少一个要连接正常的,这样就达到了显示器正常显示的条件。有些显示器还必需要 10、11、12、15 脚是连接正常,才能正常显示。 - 你了解 DV I 吗? 如今带有 DV I 接口的液晶显示器十分普及,另外配备同样接口的显示卡也很常见,如此配合起来导致了 DV I 大行其道,而传统的 V GA 接口由于不能和数字信号完全匹配,因此逐渐走向没落。 说到 DV I 接口,很多朋友都会想到白色的 D 型插座。没错,这就是 DV I 接口,但和 V GA 接口不同。DVI 接口分为3 大类5 种标准,每种标准都有自己的应用范围,如果使用中不加以区别,就会影响显示设备的性能。 因此,作为一种常见的显示接口标准,我们还是很有必要对DVI 有所了解的! DV I 详解 DVI 全称为Digital Visual Interface,它是1999 年由Silicon Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成 DDWG(Digital Display Working Group,数字显示工作组)推出的接口标准。 它是以Silicon Image 公司的PanalLink 接口技术为基础,基于 TMDS(Transition Minimized Differential Signaling,最小化传输差分信号)电子协议作为基本电气连接。TMDS 是一种微分信号机制,可以将象素数据编码,并通过串行连接传递。显卡产生的数字信号由发送器按照 TMDS协议编码后通过 TMDS 通道发送给接收器,经过解码送给数字显示设备。 DV I 接口的阵脚定义 一 个 DVI 显 示 系 统 包 括 一 个 传 送 器 和 一 个 接 收 器 。 传 送 器 是 信 号 的 来 源 , 可 以 内 建 在 显 卡 芯片 中 , 也 可 以 以 附 加 芯 片 的 形...
