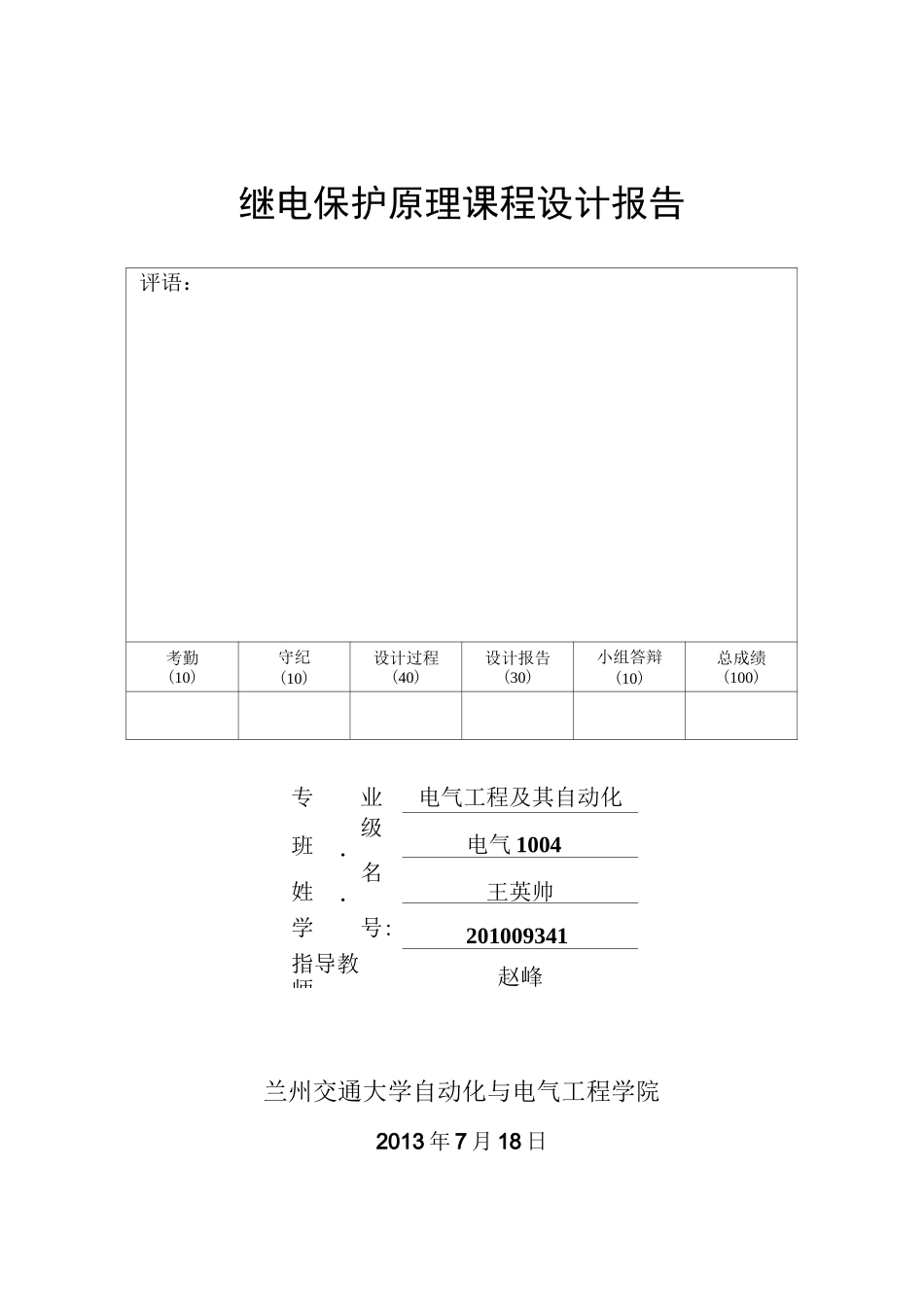

继电保护原理课程设计报告评语：考勤(10)守纪(10)设计过程(40)设计报告(30)小组答辩(10)总成绩(100)专业：电气工程及其自动化班级：电气 1004姓名：王英帅学号:201009341指导教师：赵峰兰州交通大学自动化与电气工程学院2013 年 7 月 18 日继电保护原理课程设计报告3继电保护原理课程设计报告23 短路电流的计算3.1 等效电路的建立本次课程设计线路等效阻抗如图 1 所示。图 1 线路的等效阻抗3.2 短路点的选取当供电网络中任意点发生三相或两相短路时，流过短路点与电源线路中的短路电流可近似计算式为EI 二 K—k9Z+Zsk其中，E—系统等效电源的相电动势Z—短路点至保护安装处之间的阻抗kZ—保护安装处到系统等效电源之间的阻抗sK—短路类型系数，三相短路取 1,两相短路取^3923.3 短路电流的计算继电保护原理课程设计报告3继电保护原理课程设计报告4继电保护原理课程设计报告5各保护的时限为11=11=Os35tii=11+Attii=max{i+At,ti+At}5834.1.3 灵敏度校验为了能够保护本线路的全长，限时电流速断保护必须在系统最小运行方式下线路末端发生两相短路时，具有足够的反应能力，这个灵敏度系数的含义为K 二sen保护范围内发生金属性短路时故障参数的计算值保护装置的动作参数—继电保护原理课程设计报告6保护 3 的灵敏度为K=—k.C.min 二 0.5V1.2senIIIset.3由于保护 3 的灵敏度不符合要求，那就意味着将来真正发生故障的时候，当有不利因素影响保护可能启动不了，达不到保护线路全长的目的，这是不允许的。为了解决这个问题，通常都是考虑降低限时电流速断的整定值，使之与下级线路的限时电流速断相配合，所以在满足灵敏度要求的前提下取 K=1.2senIII—k.C.min 二 0.81Aset.3Ksen通过计算可知，降低保护 3 的电流整定值为 0.81A，这样其动作时限就应该选择得比下级线路限时速断的时间在高一个时间段，此时限时电流速断的动作时限为 1~1.2s，即 tII=1so可见，保护范围的伸长，必然将导致动作时限的升高，在这种情况下也可以3加装距离保护共同构成主保护来满足要求。当保护 5 和保护 8 配合时灵敏度为K=—k.B.min—1.22>1.2senIIIset.5当保护 5 和保护 3 配合时灵敏度为K=k.B.min=1.3>1.2senIIIset.5由灵敏度校验可知，保护 5 的 II 段灵敏度系数满足要求。4.2 后备保护的整定与计算由以上分析可知，定时过电流保护作为后备保护，当主保护拒动时，后备保护起作用切除故障，在本次课程设计中，通过对保护 3 和...
