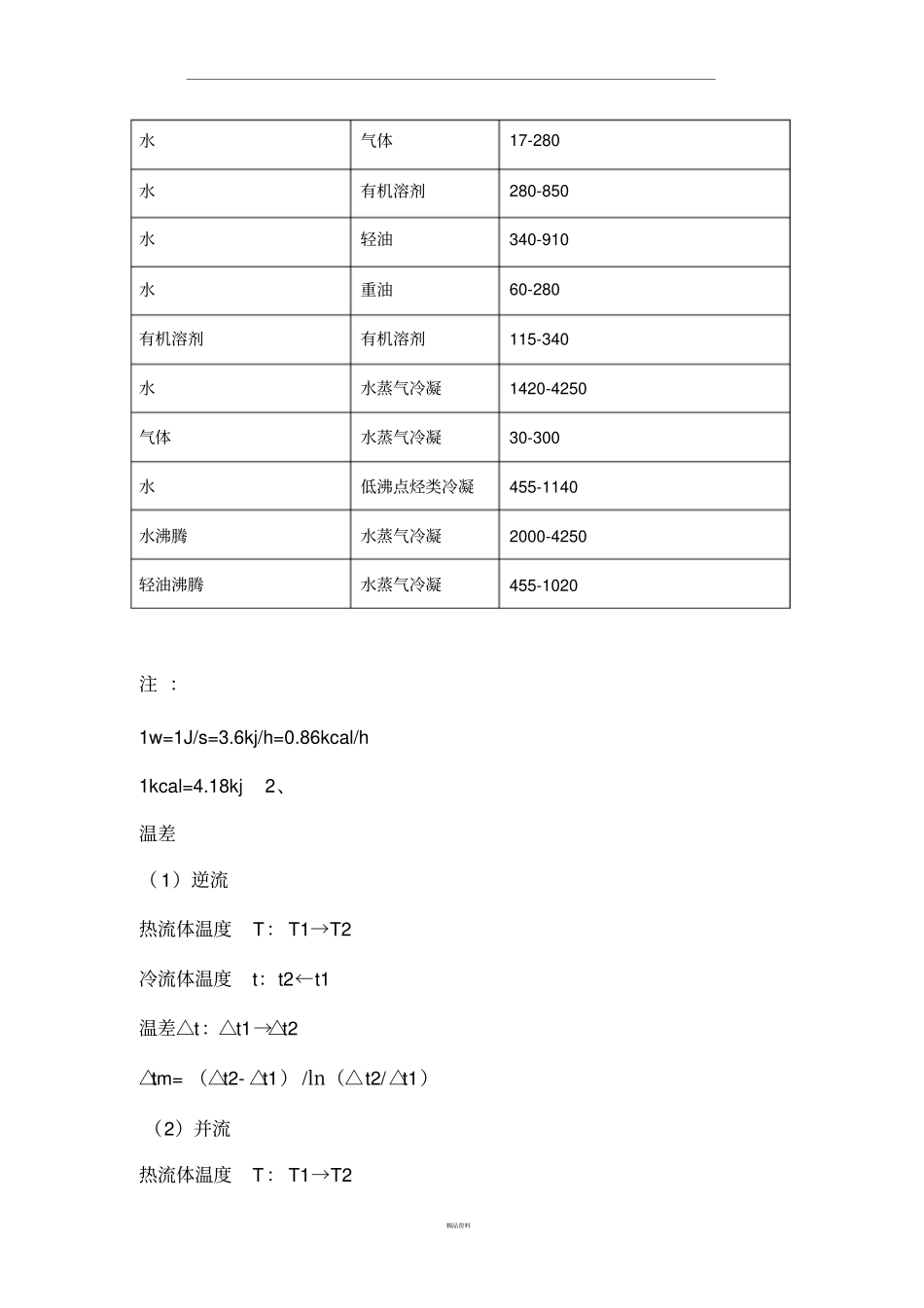

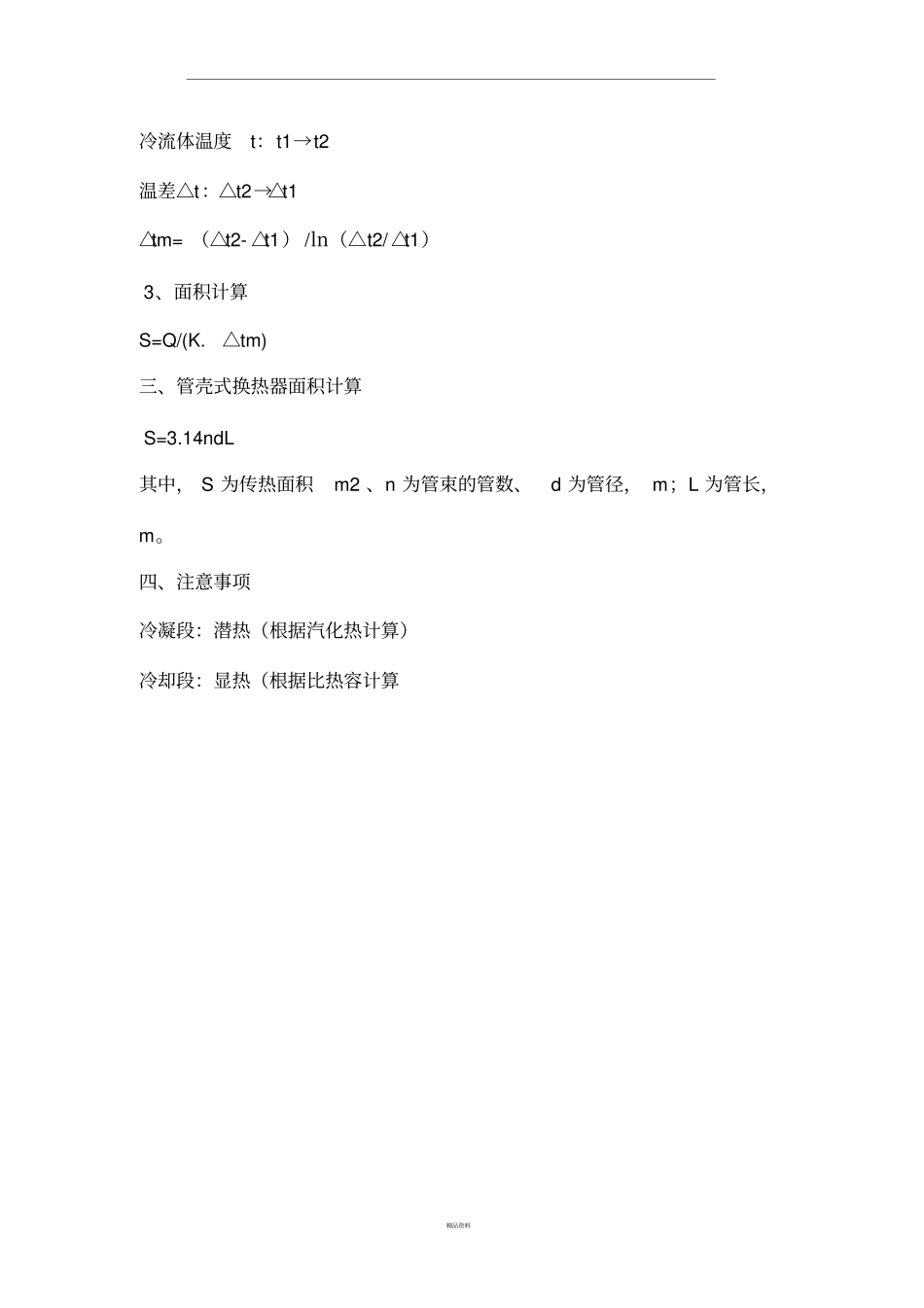

精品资料冷流体热流体总传热系数K，w/(m2. ℃）水水850-1700 换热器热量及面积计算一、热量计算1、一般式Q=Wh （Hh,1- Hh,2 ）= Wc （Hc,2- Hc,1 ）式中：Q 为换热器的热负荷，kj/h 或 kw ；W 为流体的质量流量，kg/h ；H 为单位质量流体的焓，kj/kg ；下标 c 和 h 分别表示冷流体和热流体，下标1 和 2 分别表示换热器的进口和出口。2、无相变化Q=Whcp,h(T1-T2)=Wccp,c(t2-t1) 式中cp 为流体平均定压比热容，kj/(kg. ℃ )；T 为热流体的温度，℃；T 为冷流体的温度，℃ 二、面积计算1、总传热系数K 管壳式换热器中的K 值如下表精品资料水气体17-280 水有机溶剂280-850 水轻油340-910 水重油60-280 有机溶剂有机溶剂115-340 水水蒸气冷凝1420-4250 气体水蒸气冷凝30-300 水低沸点烃类冷凝455-1140 水沸腾水蒸气冷凝2000-4250 轻油沸腾水蒸气冷凝455-1020 注 ：1w=1J/s=3.6kj/h=0.86kcal/h 1kcal=4.18kj 2、温差（ 1）逆流热流体温度T： T1→T2 冷流体温度t：t2←t1 温差△t：△t1→△t2 △tm= （△t2- △t1） /㏑（△t2/△t1）（2）并流热流体温度T： T1→T2 精品资料冷流体温度t：t1→t2 温差△t：△t2→△t1 △tm= （△t2- △t1） /㏑（△t2/ △t1）3、面积计算S=Q/(K. △tm) 三、管壳式换热器面积计算S=3.14ndL 其中， S 为传热面积m2 、n 为管束的管数、d 为管径， m；L 为管长，m。四、注意事项冷凝段：潜热（根据汽化热计算）冷却段：显热（根据比热容计算精品资料Welcome To Download !!! 欢迎您的下载，资料仅供参考！
