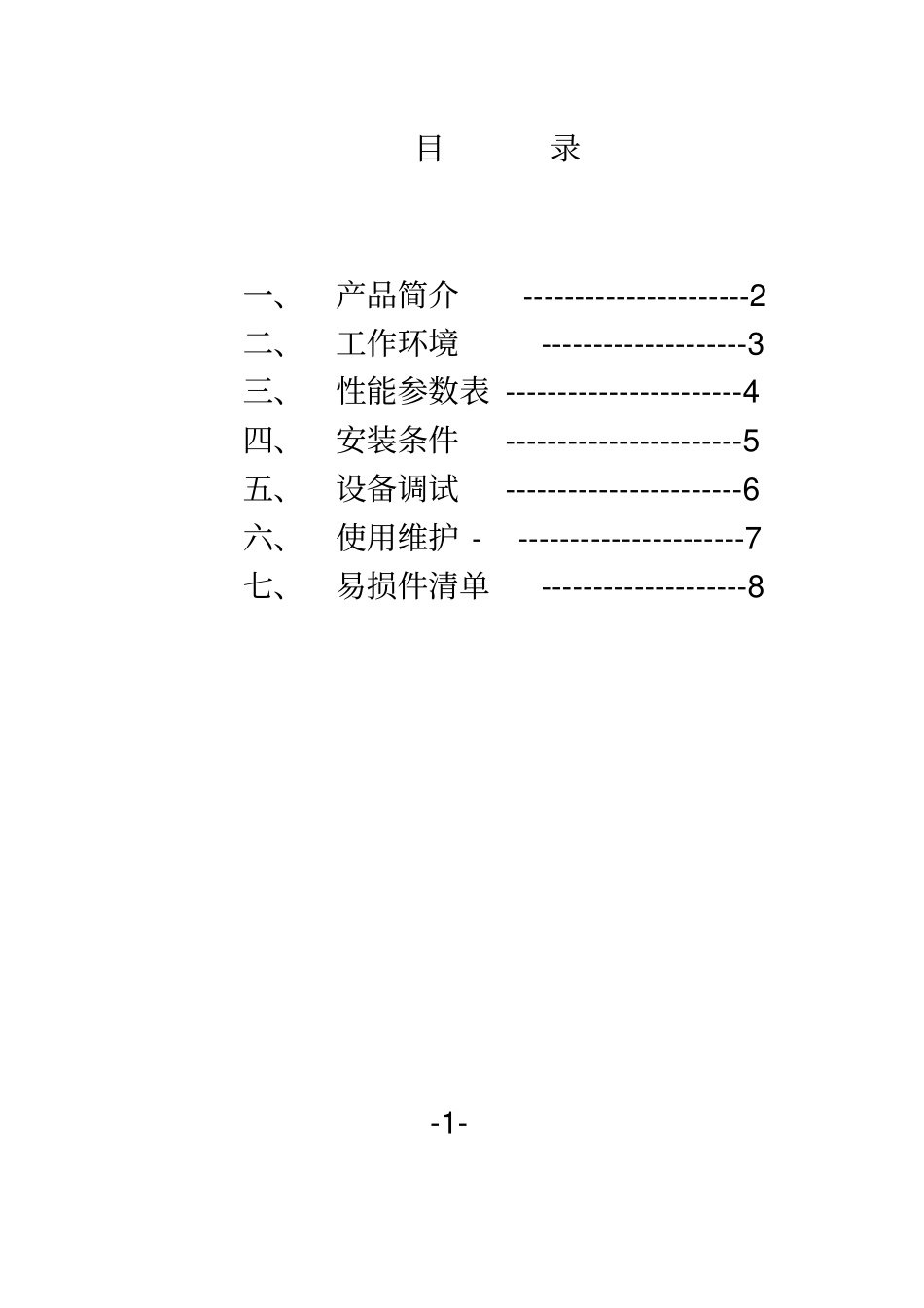

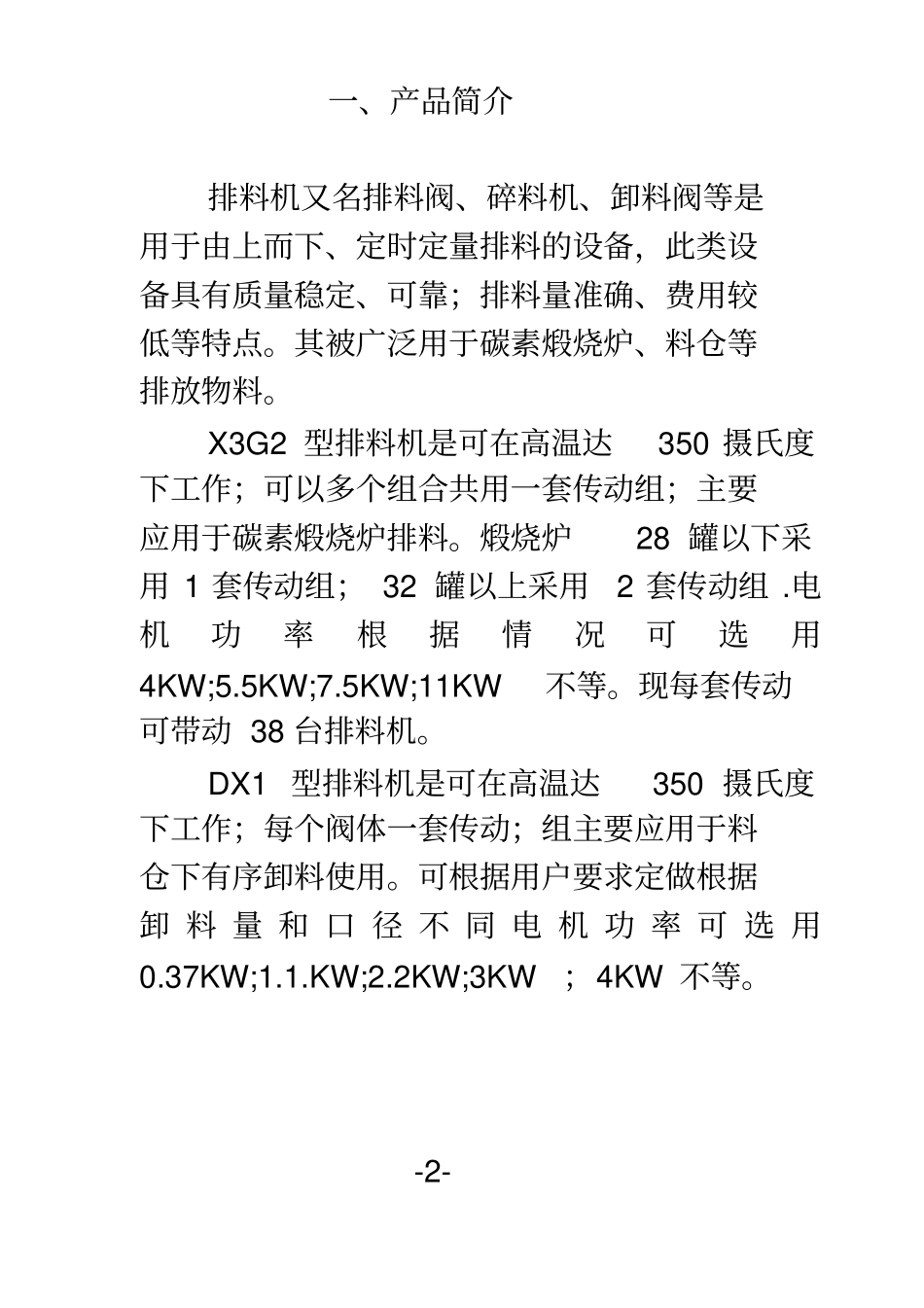

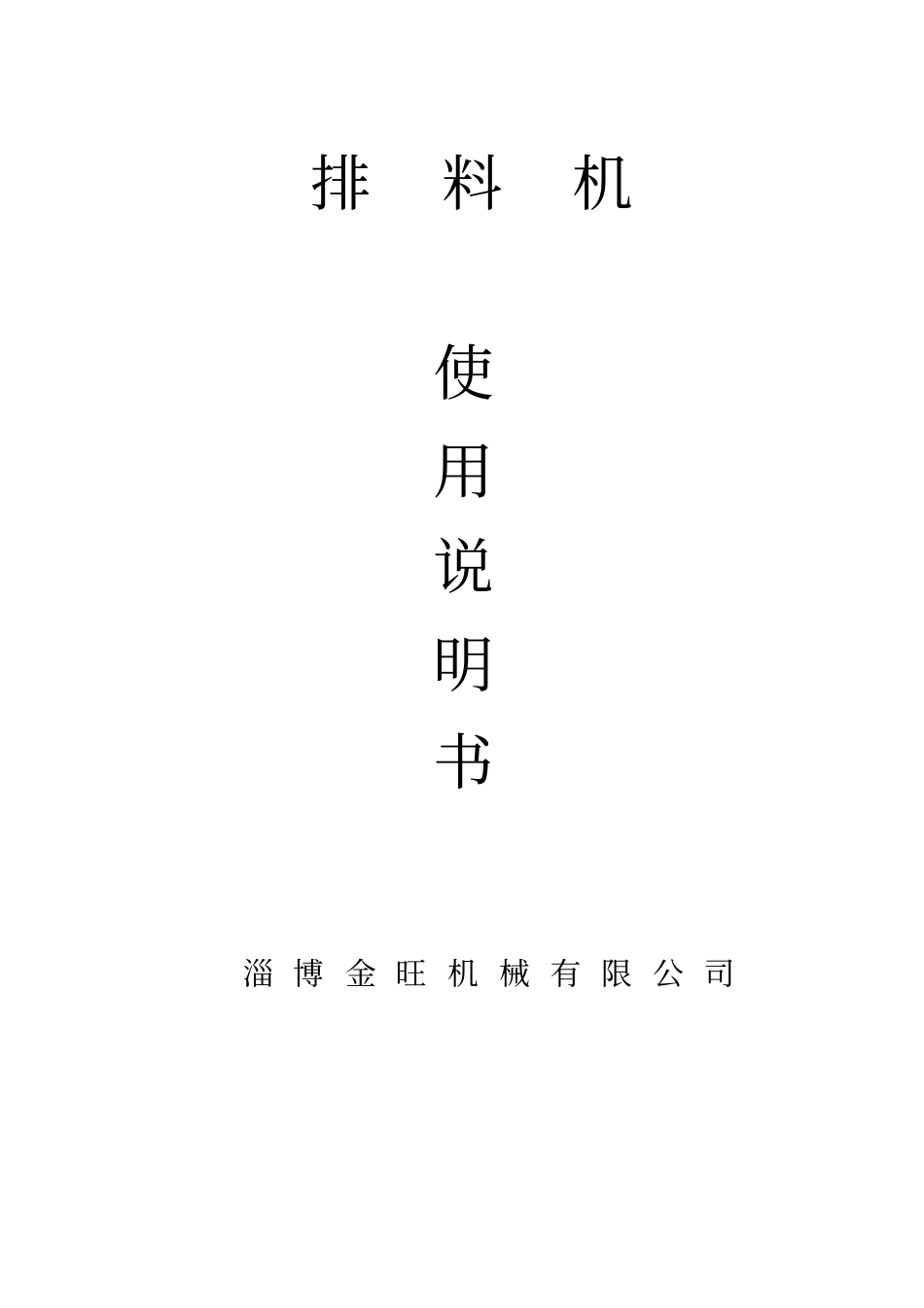

排料机使用说明书淄 博 金 旺 机 械 有 限 公 司目录一、产品简介----------------------2 二、工作环境--------------------3 三、性能参数表 -----------------------4 四、安装条件-----------------------5 五、设备调试-----------------------6 六、使用维护 - ----------------------7 七、易损件清单--------------------8 -1- 一、产品简介排料机又名排料阀、碎料机、卸料阀等是用于由上而下、定时定量排料的设备，此类设备具有质量稳定、可靠；排料量准确、费用较低等特点。其被广泛用于碳素煅烧炉、料仓等排放物料。X3G2 型排料机是可在高温达350 摄氏度下工作；可以多个组合共用一套传动组；主要应用于碳素煅烧炉排料。煅烧炉28 罐以下采用 1 套传动组； 32 罐以上采用2 套传动组 .电机功率根据情况可选用4KW;5.5KW;7.5KW;11KW不等。现每套传动可带动 38 台排料机。DX1 型排料机是可在高温达350 摄氏度下工作；每个阀体一套传动；组主要应用于料仓下有序卸料使用。可根据用户要求定做根据卸 料 量 和 口 径 不 同 电 机 功 率 可 选 用0.37KW;1.1.KW;2.2KW;3KW；4KW 不等。-2- 二、工作环境1、 工作电压： 3 相 3 线 380V。2、 工作温度：室温低于40 摄氏度。3、 地基要求：平台牢固无颤动。-3- 三、性能参数表序 罐数电机功率进料口尺寸传动比最大排料量1 16 4KW 1260*420mm 1:645 6.12 公斤 /分钟2 20 5.5KW 1260*420mm 1:645 6.12 公斤 /分钟3 24 7.5KW 1260*420mm 1:645 6.12 公斤 /分钟4 28 7.5KW 1260*420mm 1:496 7.96 公斤 /分钟5 30 7.5KW 1260*420mm 1:496 7.96 公斤 /分钟6 32 11KW 1260*420mm 1:496 7.96 公斤 /分钟7 36 2*4KW 1260*420mm 1:630 6.27 公斤 /分钟8 40 2*4KW 1260*420mm 1:630 6.27 公斤 /分钟9 44 2*5.5KW 1260*420mm 1:630 6.27 公斤 /分钟10 48 2*7.5KW 1260*420mm 1:630 6.27 公斤 /分钟11 52 2*7.5KW 1260*420mm 1:496 7.96 公斤 /分钟12 56 2*7.5KW 1260*420mm 1:496 7.96 公斤 /分钟13 60 2*7.5KW 1260*420mm 1:496 7.96 公斤 /分钟14 72 2*11KW 1260*420mm 1:496 7.96 公斤 /分钟15 76 2*15KW 1660*420mm 1:645 9.22 公斤 /分钟所示最大排料量为按750kg/立方；不停运转算出。排料量由于各厂家料的比重不同也有些不同，所...
