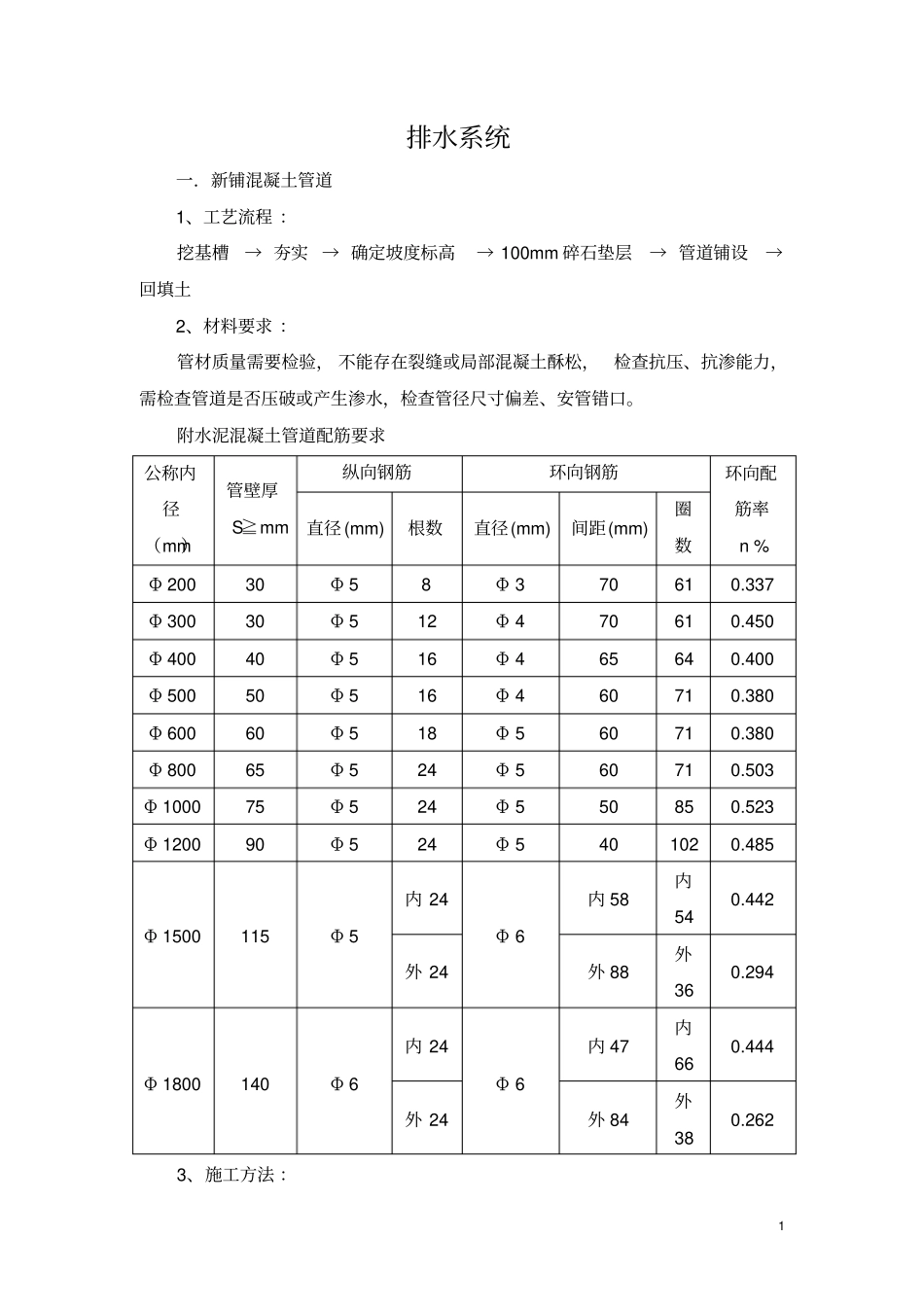

1 排水系统一．新铺混凝土管道1、工艺流程 ：挖基槽→ 夯实 → 确定坡度标高→ 100mm 碎石垫层→ 管道铺设→回填土2、材料要求 ：管材质量需要检验， 不能存在裂缝或局部混凝土酥松，检查抗压、抗渗能力，需检查管道是否压破或产生渗水，检查管径尺寸偏差、安管错口。附水泥混凝土管道配筋要求公称内径（mm）管壁厚S≧mm 纵向钢筋环向钢筋环向配筋率n % 直径 (mm) 根数直径(mm) 间距(mm) 圈数Φ 200 30 Φ 5 8 Φ 3 70 61 0.337 Φ 300 30 Φ 512 Φ 4 70 61 0.450 Φ 400 40 Φ 5 16 Φ 4 65 64 0.400 Φ 500 50 Φ 5 16 Φ 4 60 71 0.380 Φ 600 60 Φ 5 18 Φ 5 60 71 0.380 Φ 800 65 Φ 5 24 Φ 5 60 71 0.503 Φ 1000 75 Φ 5 24 Φ 5 50 85 0.523 Φ 1200 90 Φ 5 24 Φ 5 40 102 0.485 Φ 1500 115 Φ 5内 24 Φ 6 内 58 内54 0.442 外 24 外 88 外36 0.294 Φ 1800 140 Φ 6 内 24 Φ 6 内 47 内66 0.444 外 24 外 84 外38 0.262 3、施工方法 ：2 (1) 沟槽开挖沟槽开挖程序：测量放线→分层开挖→找坡整平→留足预留土层→人工清挖。管沟开挖前要将所有障碍物清理干净，放出开挖的边线。 沟槽深度预留 15cm厚度暂不开挖，待基坑验收后，采用人工整平，严禁超挖。挖土应自上而下、水平分段分层进行，每层30cm左右，边挖边检查宽度及坡度，不够时及时修整， 至设计标高后再统一进行一次修坡清底，检查坑底宽及标高，要求坑底凹凸不超过1.5cm。弃土应及时外排，在沟槽边缘上侧临时堆土或堆放材料以及移动施工机械时，应与沟槽边缘保持1m以上距离，以保证边坡稳定。挖土期间沟槽边严禁进行大量堆载，地面堆载数量绝对不允许超过设计支护结构时采用的地面超载值。 管沟挖完后应进行验槽， 作好记录。 管沟挖好后不能马上回填，因此必须采取一定的防护措施并派专人看护，以保证安全。(2) 管道安装对放坡不够和挖沟较深处， 必须采取支护措施， 具体用钢管和木板进行对口支撑，间距为 2.5m，直至管道施工完毕。 C10混凝土按照配合比搅拌均匀，达到最佳含水量。分段填筑，震动密实。购置成品排水管， 人工配合进行找坡、 调直工作。 管道安装按从下坡往上坡和承插口向前的原则进行。 钢筋混凝土管道接口处采用座浆接口，管口在安装前清理并刷洗干净，座浆安装，确保连接紧密，...
