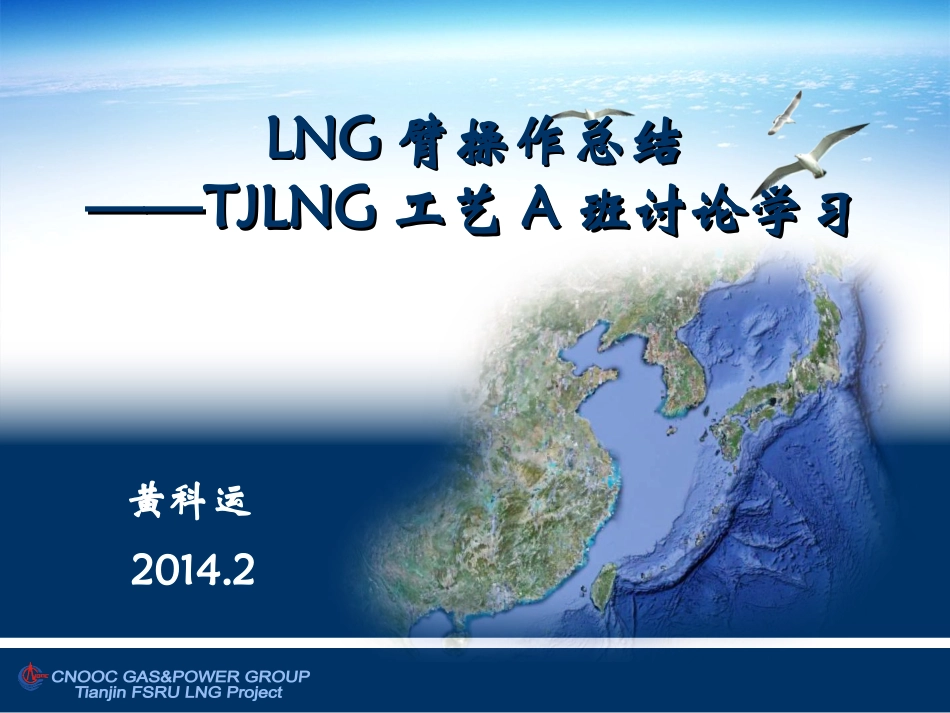

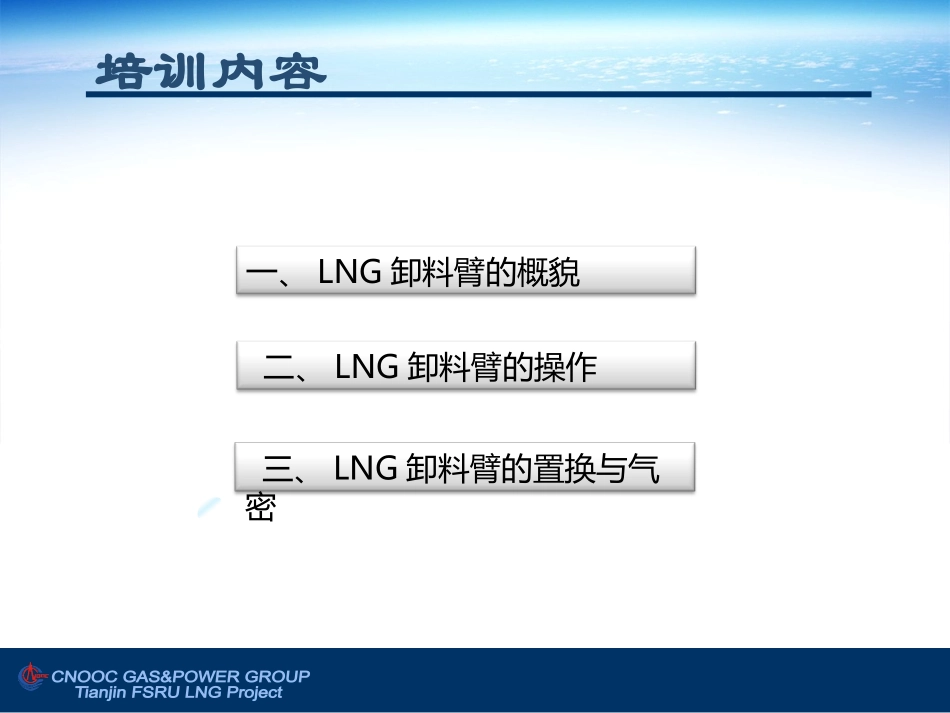

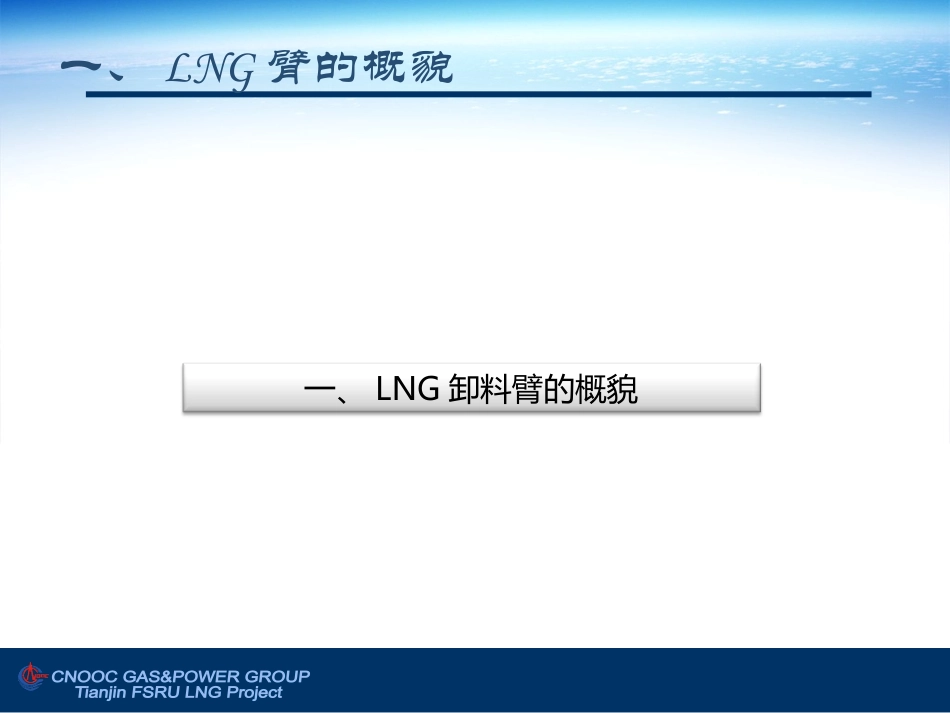

LNGLNG臂操作总结臂操作总结————TJLNGTJLNG工艺工艺AA班讨论学习班讨论学习黄科运2014.2培训内容二、LNG卸料臂的操作一、LNG卸料臂的概貌三、LNG卸料臂的置换与气密一、LNG臂的概貌一、LNG卸料臂的概貌20”LNG20”LNG卸料臂卸料臂设计温度：设计温度：-165-165℃℃设计压力：设计压力：0.45MPaG0.45MPaG设计能力：设计能力：6000m3/h6000m3/h数量：数量：33套套20”LNG20”LNG气相臂气相臂设计温度：设计温度：-140-140℃℃设计压力：设计压力：10KPaG10KPaG设计能力：设计能力：20t/h20t/h数量：数量：11套套16”LNG16”LNG气相臂气相臂设计温度：设计温度：-140-140℃℃设计压力：设计压力：10KPaG10KPaG设计能力：设计能力：10t/h10t/h数量：数量：11套套16”LNG16”LNG卸料臂卸料臂设计温度：设计温度：-165-165℃℃设计压力：设计压力：0.45MPaG0.45MPaG设计能力：设计能力：4400m3/h4400m3/h数量：数量：33套套一、LNG臂的概貌一、LNG臂的概貌LNG卸料臂的组成：A.A.内臂内臂B.B.外臂外臂C.C.三旋转接头三旋转接头D.D.平衡配重平衡配重E.E.液压活塞液压活塞F.F.安装支架安装支架一、LNG臂的概貌LNG卸料臂臂的主要部件：旋转接头、紧急脱离抱箍与安全块、双球阀（ERC）、手动释放安全装置（MRSD）、快速连接/脱开装置（QC/DC）、旋转接头吹扫装置。紧急脱离抱箍与紧急脱离抱箍与双球阀的目的：双球阀的目的：AA、保护人的安全、保护人的安全BB、保护环境、保护环境CC、保护岸方设施、保护岸方设施及船及船双球阀（ERC）一、LNG臂的概貌MRSD在卸料臂连接好之前：在卸料臂连接好之前：AA、连接法兰，、连接法兰，BB、将该旋钮（、将该旋钮（MRSDMRSD））从位置从位置11转至位置转至位置22，，CC、将卸料臂打至自由浮、将卸料臂打至自由浮动状态。动状态。****在卸料臂连接之后：在卸料臂连接之后：AA、将该旋钮（、将该旋钮（MRSDMRSD））从位置从位置22转至位置转至位置11，，BB、将卸料臂的自由浮、将卸料臂的自由浮动关闭动关闭,,CC、脱开法兰连接、脱开法兰连接..****当当MRSDMRSD在位置在位置11时，卸时，卸料臂不能自由浮动料臂不能自由浮动一、LNG臂的概貌QCDC与旋转接头吹扫装置注意：为了减少注意：为了减少环形腔内及相应环形腔内及相应部位的湿度，在部位的湿度，在每次操作前必须每次操作前必须对相应部位进行对相应部位进行氮气吹扫。氮气氮气吹扫。氮气压力最大压力最大0.2Bar0.2Bar（卸料前进行大（卸料前进行大约约1515分钟；卸料分钟；卸料后进行直至卸料后进行直至卸料臂温度升至常臂温度升至常温）。温）。二、LNG卸料臂的操作一、LNG卸料臂的操作二、LNG卸料臂的操作1、船来前的检查在船到来前，需要对LNG卸料臂的外观进行目测。a、卸料臂平衡块位置是否有变化，钢丝绳是否有松动，卸料臂接地系统是否完好。b、检查蓄能器压力正常，液压油箱油位在指定位置，液压油管路无泄漏。二、LNG卸料臂的操作c、油滤的表针在绿色区域。d、干燥器是正常颜色，不是黑色。e、检查电气接线是否完好无损。f、检查RRC是否可以正常使用，确保RRC的两块电池电量充足。g、检查旋转接头吹扫装置，压力是否正常。h、进行相应动作，检查卸料臂报警感应器是否正常，确保卸料臂能正常运行。注：蓄能器的压力在19-22MPA（蓄能器压力低于19MPA时，油泵自动启动，压力到达22.8MPA，再过10S后，油泵自动停止）二、LNG卸料臂的操作2、正确固定船的位置船靠泊时，以船岸双方气相臂（对中点）的位置对中。二、LNG卸料臂的操作注：这点务必观察且认真执行，并要引起足够的重视，因为卸料臂只能在设计的合理范围内移动，否则会引起损坏。船岸的中心需要对正（最大偏差不超过0.5m），否则容易引起报警。二、LNG卸料臂的操作3、卸料臂对接（以A臂为例）1）通知电仪人员送电；2）在就地控制盘（LCP）上的电源钥匙开关打到“ControlOn”位置，指示灯“ControlOn”亮；3）按下按钮“Lamptest”检查LCP上的所有指示灯、报警灯是否正常；4）使用液压油泵选择开关“Selectionhydr.pump1/2”来选择所需的液压油泵；5）通过LCP上控制装置选择开关“SelectionPanel/Radio”选择所需的控制模式，选择无...
