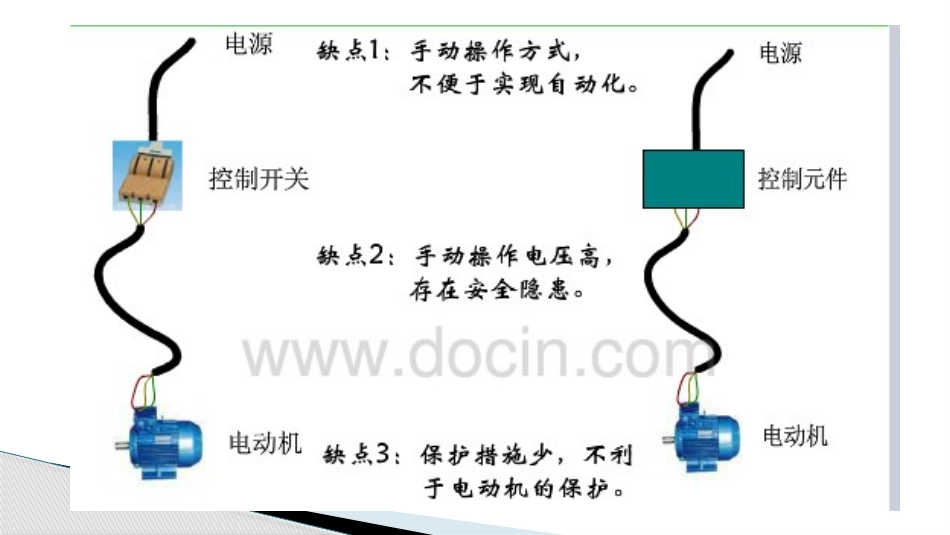

任务二常用低压电器元件的识别与应用主讲人:王娟机电工程系矿山、机电能源教研室电器对电能的生产、输送、分配与应用起着控制、调节、检测和保护作用,在电力输配电系统和电力拖动自动控制系统中应用广泛。低压电器是用于交流1200V、直流1500V以下的电路中起通断、保护、控制或调节作用的电器产品。常见的低压电气设备包括断路器、熔断器、接触器、继电器和按钮。一、任务导入二、任务目标•通过本任务的实施,能识别各元器件和电气符号,掌握常用电气元件(断路器、接触器、继电器、按钮等)的工作原理,并说出每种元器件在电路中所起到的功能。重点难点电气传动自动控制设备在国民经济各行各业的生产机械中得到广泛的应用。以各类电动机为控制对象,采用电气控制方法实现运行方式的控制,并实现生产过程的自动化,满足加工要求用控制电气按一定的逻辑规律组合而成1.继电器、接触器控制法(最基本的方法)2.可编程控制器法3.计算机控制法电气控制设备电气控制电路电气控制方法1低压断路器(空气开关)作用:它集控制和多种保护功能于一身,既有手动开关的作用,又能进行失压、欠压、过载和短路保护。它可以用来分配电能,不频繁的启动异步电动机,对电源线路及电动机实施保护,当发生严重的过载或者短路及欠电压等故障时能自动切断电路。电路符号文字符号:QF实物图片2熔断器作用:短路和严重过载保护应用:串接于被保护电路的首端电路符号FU螺旋式熔断器无填料密封式熔断器RM快速熔断器RS瓷插式熔断器3按钮常开(动合)按钮电路符号SB常闭(动断)按钮电路符号SB复合按钮电路符号SB作用:按钮常用于接通和断开控制电路。它只能短时接通或分断5A以下的小电流电路,向其它电器发出指令性的电信号,控制其它电器动作。由于按钮载流量小,不能直接用于控制主电路的通断。4接触器作用:用来频繁地接通和分断交、直流主回路和大容量控制电路。线圈KMKM常开(动合)辅助触点常闭(动断)辅助触点KM属于同一器件的线圈和触点用相同的文字表示常开(动合)主触点KM用于主电路流过的大电流(需加灭弧装置)用于控制电路流过的小电流(无需加灭弧装置)电气图形及符号线圈铁芯衔铁主触点弹簧辅助触点M3~电机动作过程线圈通电衔铁被吸合主触点闭合,常开辅助触点闭合,常闭辅助触点断开电机接通~380~~线圈失电弹簧复位,衔铁归位电机断开接触器的结构包括电磁机构和触点系统组成。功能:长期过载、频繁启动、断相运行均会引起过电流保护。5.热继电器热继电器的符号发热元件串联在主电路中FR串联在控制电路中常闭触头FR常用继电器1、电磁式继电器2、时间继电器3、热继电器1、电磁式继电器(1)电流继电器根据输入电流大小而动作的继电器,可用于过流或欠流保护。(2)电压继电器根据输入电压大小而动作的继电器,主要作为过压、欠压、失压保护。(3)中间继电器将一个信号变成多个输出信号或将信号放大,起到信号中转作用,通常用于传递信号和同时控制多个电路,也可直接用它来控制小容量电动机或其他电气执行元件。电磁继电器的图形符号:电磁式继电器的符号a)线圈一般符号b)电流继电器线圈c)电压继电器线圈d)触头+直流电磁式结构图阻尼铜套衔铁工作原理:当衔铁未吸合时,磁路气隙大,线圈电感小,通电后激磁电流很快建立,将衔铁吸合,继电器触头立即改变状态。而当线圈断电时,铁心中的磁通将衰减,磁通的变化将在铜套中产生感应电动势,并产生感应电流,阻止磁通衰减,当磁通下降到一定程度时,衔铁才能释放,触头改变状态。因此继电器吸合时是瞬时动作,而释放时是延时的,故称为断电延时。(1)直流电磁式时间继电器延时继电器的外形与结构(2)空气式延时继电器微动开关2微动开关1常开触头常闭触头线圈通电衔铁向下吸合连杆动作触头动作工作原理调节螺丝进气孔托板线圈衔铁恢复弹簧挡块释放弹簧活塞杆橡皮膜排气孔(a)通电延时的空气式时间继电器结构示意图连杆常闭触头延时打开常开触头延时闭合常闭触头延时闭合常开触头延时断开常开触头常闭触头空气式时间继电器的延时范围大(有0.4~60s和0.4~180s两种)。结构简单,但准确度较低。(b)断电延时的空气式时间继电器结构示意图时...
