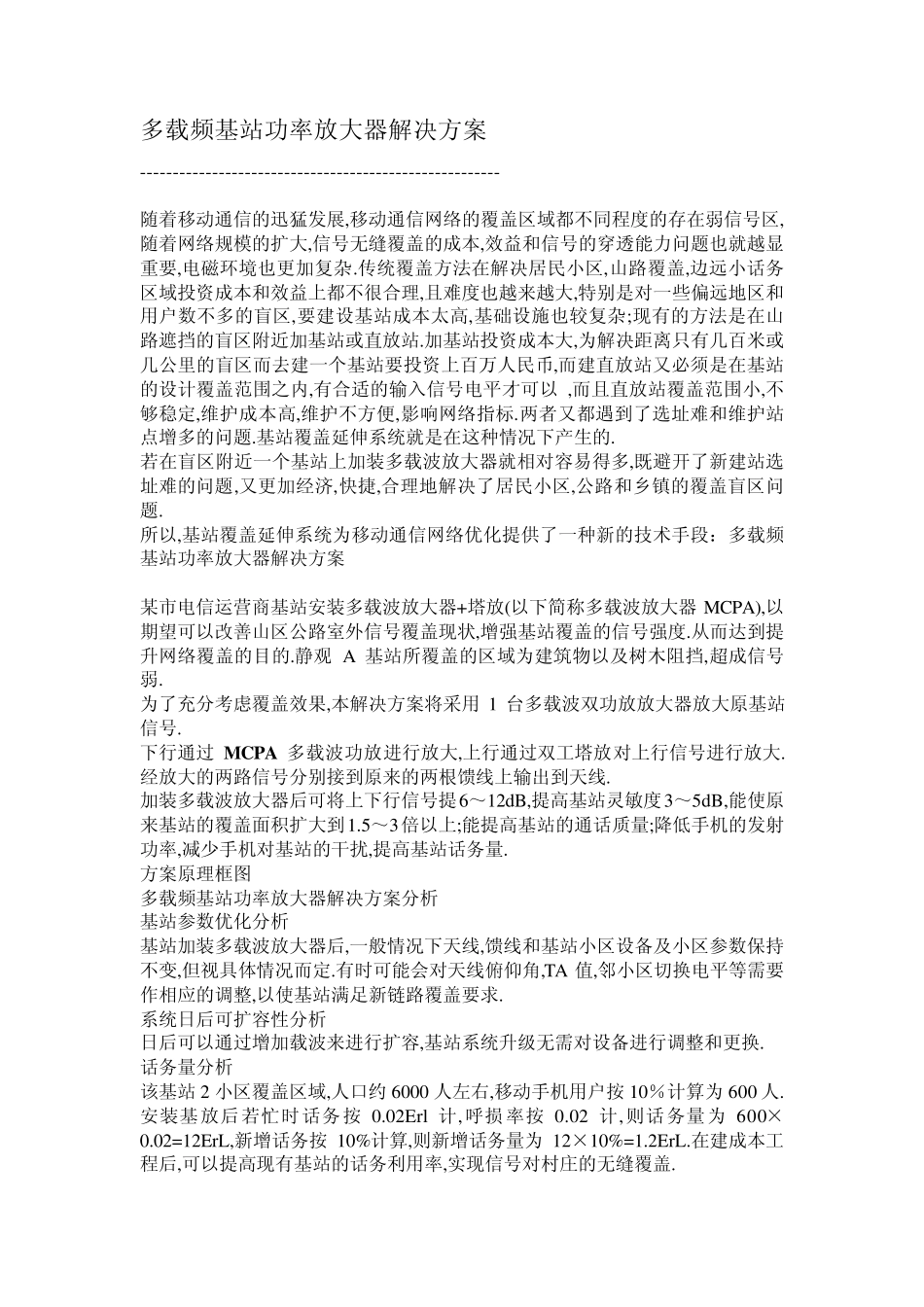

多载频基站功率放大器解决方案_第1页
1/6

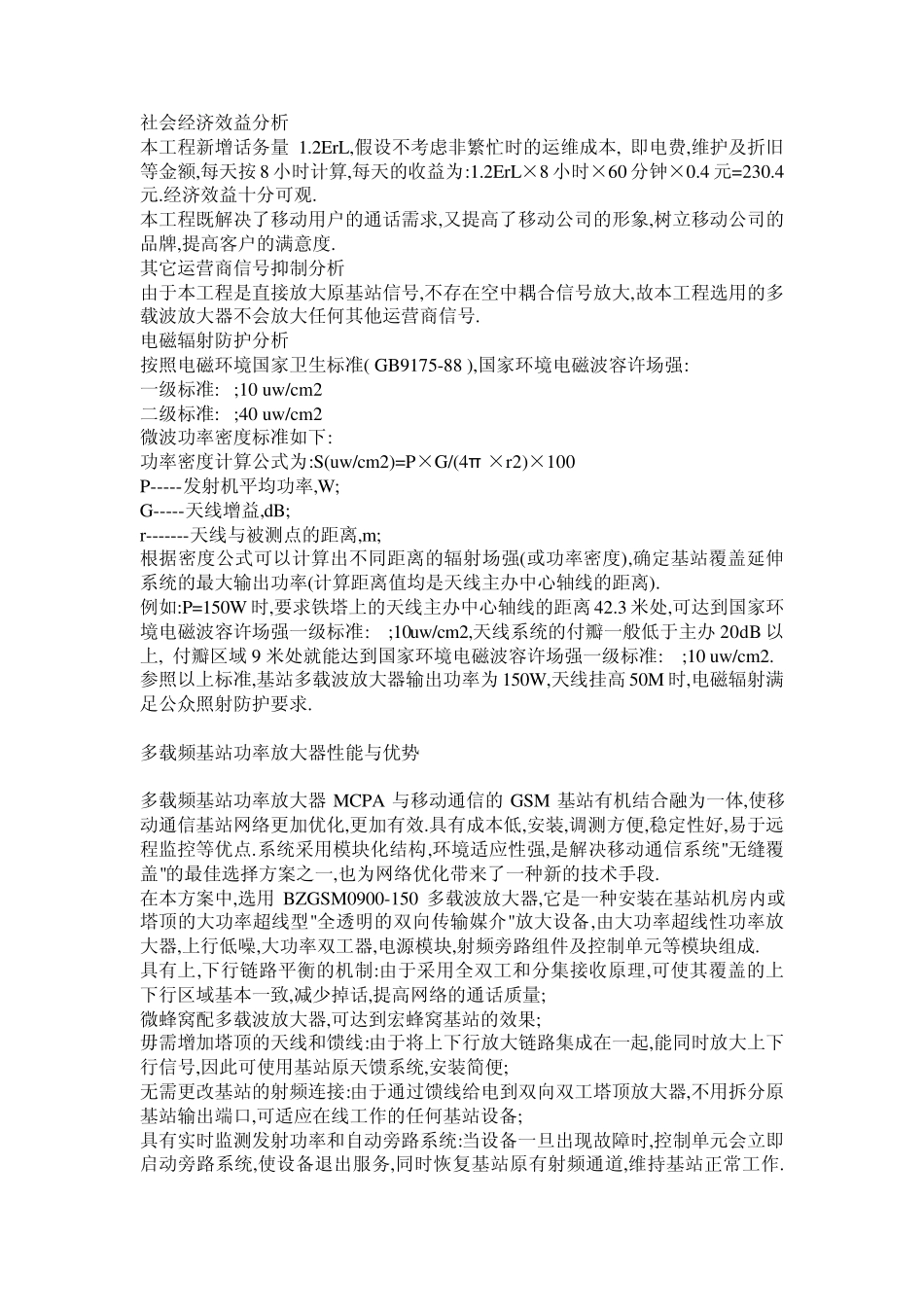

多载频基站功率放大器解决方案_第2页
2/6

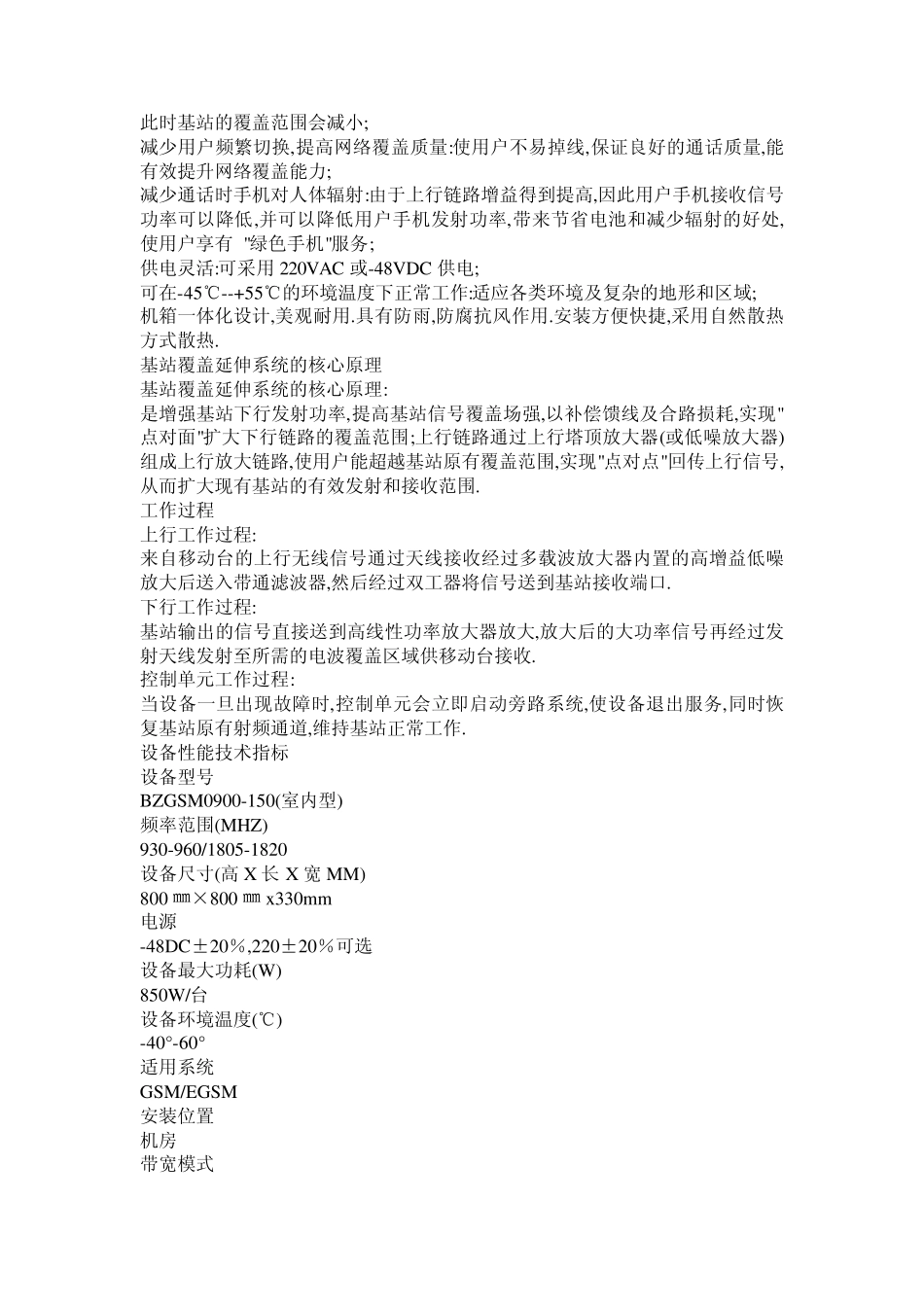

多载频基站功率放大器解决方案_第3页
3/6
多载频基站功率放大器解决方案 ------------------------------------------------------- 随着移动通信的迅猛发展,移动通信网络的覆盖区域都不同程度的存在弱信号区,随着网络规模的扩大,信号无缝覆盖的成本,效益和信号的穿透能力问题也就越显重要,电磁环境也更加复杂.传统覆盖方法在解决居民小区,山路覆盖,边远小话务区域投资成本和效益上都不很合理,且难度也越来越大,特别是对一些偏远地区和用户数不多的盲区,要建设基站成本太高,基础设施也较复杂;现有的方法是在山路遮挡的盲区附近加基站或直放站.加基站投资成本大,为解决距离只有几百米或几公里的盲区而去建一个基站要投资上百万人民币,而建直放站又必须是在基站的设计覆盖范围之内,有合适的输入信号电平才可以 ,而且直放站覆盖范围小,不够稳定,维护成本高,维护不方便,影响网络指标.两者又都遇到了选址难和维护站点增多的问题.基站覆盖延伸系统就是在这种情况下产生的. 若在盲区附近一个基站上加装多载波放大器就相对容易得多,既避开了新建站选址难的问题,又更加经济,快捷,合理地解决了居民小区,公路和乡镇的覆盖盲区问题. 所以,基站覆盖延伸系统为移动通信网络优化提供了一种新的技术手段:多载频基站功率放大器解决方案 某市电信运营商基站安装多载波放大器+塔放(以下简称多载波放大器 MCPA),以期望可以改善山区公路室外信号覆盖现状,增强基站覆盖的信号强度.从而达到提升网络覆盖的目的.静观A 基站所覆盖的区域为建筑物以及树木阻挡,超成信号弱. 为了充分考虑覆盖效果,本解决方案将采用 1 台多载波双功放放大器放大原基站信号. 下行通过MCPA 多载波功放进行放大,上行通过双工塔放对上行信号进行放大.经放大的两路信号分别接到原来的两根馈线上输出到天线. 加装多载波放大器后可将上下行信号提6~12dB,提高基站灵敏度3~5dB,能使原来基站的覆盖面积扩大到1.5~3倍以上;能提高基站的通话质量;降低手机的发射功率,减少手机对基站的干扰,提高基站话务量. 方案原理框图 多载频基站功率放大器解决方案分析 基站参数优化分析 基站加装多载波放大器后,一般情况下天线,馈线和基站小区设备及小区参数保持不变,但视具体情况而定.有时可能会对天线俯仰角,TA 值,邻小区切换电平等需要作相应的调整,以使基站满足新链路覆盖要求. 系统日后可扩容性分析 日后可以通过增加载波来进行扩容,基站系统升级无需对设备进行调整和更换. 话务量分析 该基站 2 小区覆盖区域,人口约6000 人左...
