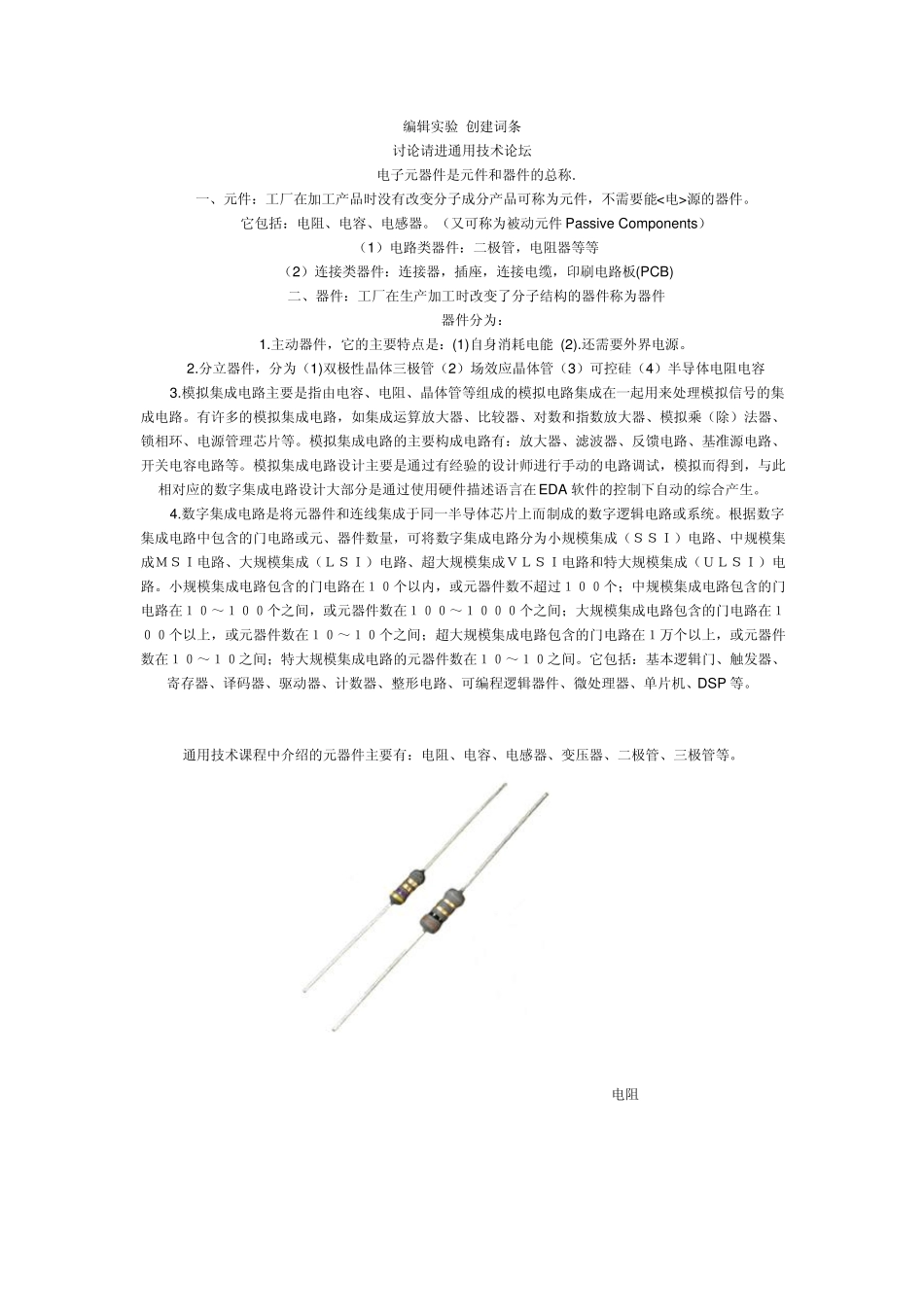

编辑实验 创建词条 讨论请进通用技术论坛 电子元器件是元件和器件的总称. 一、元件：工厂在加工产品时没有改变分子成分产品可称为元件，不需要能<电>源的器件。 它包括：电阻、电容、电感器。（又可称为被动元件Passiv e Components） （1）电路类器件：二极管，电阻器等等 （2）连接类器件：连接器，插座，连接电缆，印刷电路板(PCB) 二、器件：工厂在生产加工时改变了分子结构的器件称为器件 器件分为： 1.主动器件，它的主要特点是：(1)自身消耗电能 (2).还需要外界电源。 2.分立器件，分为（1)双极性晶体三极管（2）场效应晶体管（3）可控硅（4）半导体电阻电容 3.模拟集成电路主要是指由电容、电阻、晶体管等组成的模拟电路集成在一起用来处理模拟信号的集成电路。有许多的模拟集成电路，如集成运算放大器、比较器、对数和指数放大器、模拟乘（除）法器、锁相环、电源管理芯片等。模拟集成电路的主要构成电路有：放大器、滤波器、反馈电路、基准源电路、开关电容电路等。模拟集成电路设计主要是通过有经验的设计师进行手动的电路调试，模拟而得到，与此相对应的数字集成电路设计大部分是通过使用硬件描述语言在 EDA 软件的控制下自动的综合产生。 4.数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。根据数字集成电路中包含的门电路或元、器件数量，可将数字集成电路分为小规模集成（ＳＳＩ）电路、中规模集成ＭＳＩ电路、大规模集成（ＬＳＩ）电路、超大规模集成ＶＬＳＩ电路和特大规模集成（ＵＬＳＩ）电路。小规模集成电路包含的门电路在１０个以内，或元器件数不超过１００个；中规模集成电路包含的门电路在１０～１００个之间，或元器件数在１００～１０００个之间；大规模集成电路包含的门电路在１００个以上，或元器件数在１０～１０个之间；超大规模集成电路包含的门电路在１万个以上，或元器件数在１０～１０之间；特大规模集成电路的元器件数在１０～１０之间。它包括：基本逻辑门、触发器、寄存器、译码器、驱动器、计数器、整形电路、可编程逻辑器件、微处理器、单片机、DSP 等。 通用技术课程中介绍的元器件主要有：电阻、电容、电感器、变压器、二极管、三极管等。 电阻 电容 一、电感的分类 a.按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈. b.按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转. c.按绕线结构分类:单层线圈、多层线圈、...
