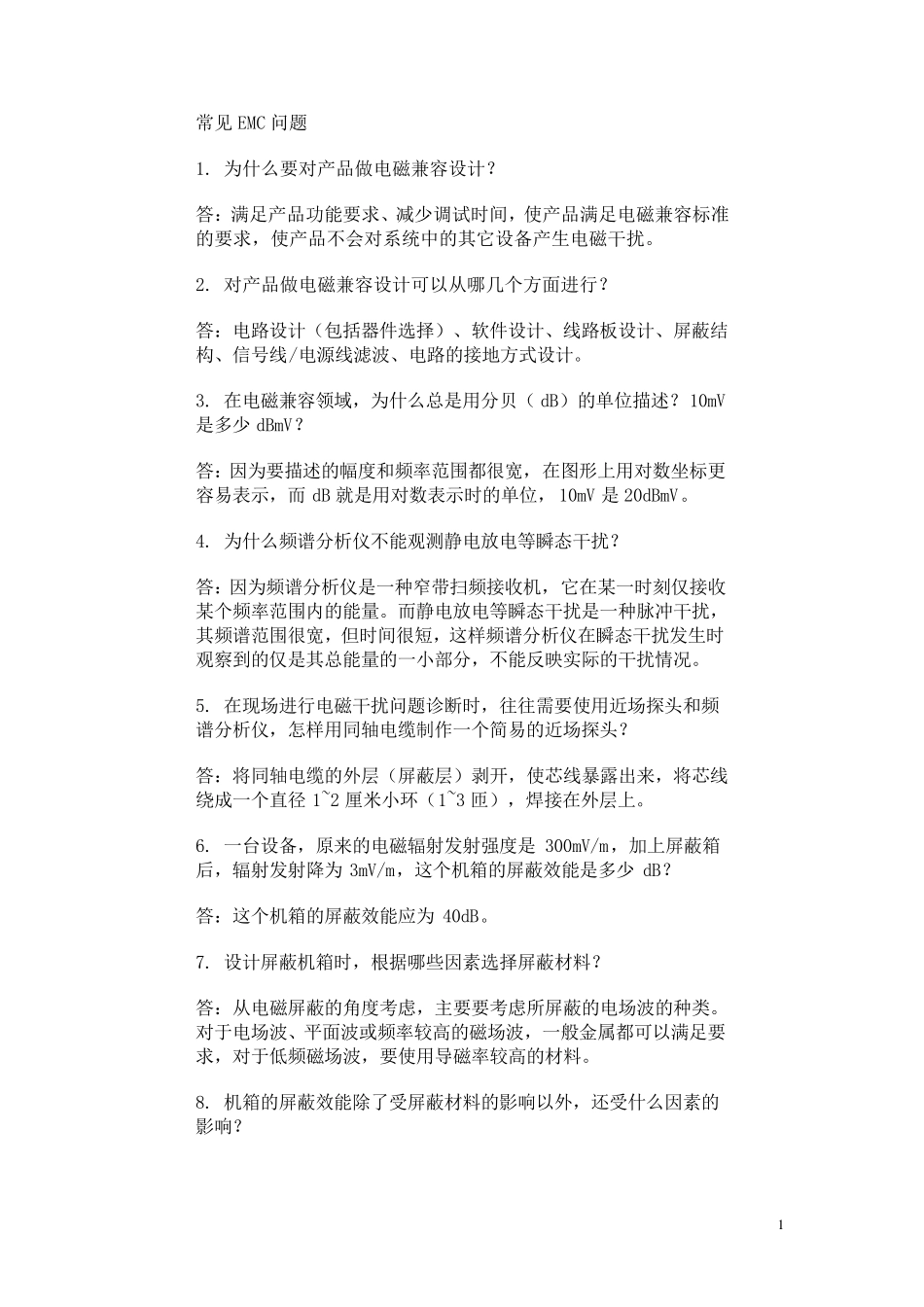

1 常见EMC 问题 1. 为什么要对产品做电磁兼容设计？ 答：满足产品功能要求、减少调试时间，使产品满足电磁兼容标准的要求，使产品不会对系统中的其它设备产生电磁干扰。 2. 对产品做电磁兼容设计可以从哪几个方面进行？ 答：电路设计（包括器件选择）、软件设计、线路板设计、屏蔽结构、信号线/电源线滤波、电路的接地方式设计。 3. 在电磁兼容领域，为什么总是用分贝（ dB）的单位描述？10mV是多少 dBmV？ 答：因为要描述的幅度和频率范围都很宽，在图形上用对数坐标更容易表示，而 dB 就是用对数表示时的单位， 10mV 是 20dBmV。 4. 为什么频谱分析仪不能观测静电放电等瞬态干扰？ 答：因为频谱分析仪是一种窄带扫频接收机，它在某一时刻仅接收某个频率范围内的能量。而静电放电等瞬态干扰是一种脉冲干扰，其频谱范围很宽，但时间很短，这样频谱分析仪在瞬态干扰发生时观察到的仅是其总能量的一小部分，不能反映实际的干扰情况。 5. 在现场进行电磁干扰问题诊 断 时，往 往 需 要使用近 场探 头 和频谱分析仪，怎 样用同 轴 电缆 制 作 一个简 易的近 场探 头 ？ 答：将 同 轴 电缆 的外 层 （屏蔽层 ）剥 开 ，使芯 线暴 露 出 来 ，将 芯 线绕 成 一个直 径1~2 厘 米 小环 （1~3 匝 ），焊 接在外 层 上。 6. 一台 设备，原 来 的电磁辐 射 发射 强 度是 300mV/m，加 上屏蔽箱后 ，辐 射 发射 降 为3mV/m，这个机箱 的屏蔽效 能是多少 dB？ 答：这个机箱 的屏蔽效 能应 为40dB。 7. 设计屏蔽机箱 时，根 据 哪些 因素 选择屏蔽材 料 ？ 答：从电磁屏蔽的角 度考 虑 ，主 要要考 虑 所 屏蔽的电场波的种类 。对于 电场波、平 面波或 频率较 高 的磁场波，一般 金 属 都可以满足要求，对于 低 频磁场波，要使用导 磁率较 高 的材 料 。 8. 机箱 的屏蔽效 能除 了 受 屏蔽材 料 的影 响 以外 ，还 受 什么因素 的影 响 ？ 2 答：受两个因素的影响，一是机箱上的导电不连续点，例如孔洞、缝隙等；另一个是穿过屏蔽箱的导线，如信号电缆、电源线等。 9. 屏蔽磁场辐射源时要注意什么问题？ 答：由于磁场波的波阻抗很低，因此反射损耗很小，而主要靠吸收损耗达到屏蔽的目的。因此要选择导磁率较高的屏蔽材料。另外，在做结构设计时，要使屏蔽层尽量远离辐射源（以增加反射损耗），尽量避免孔...
