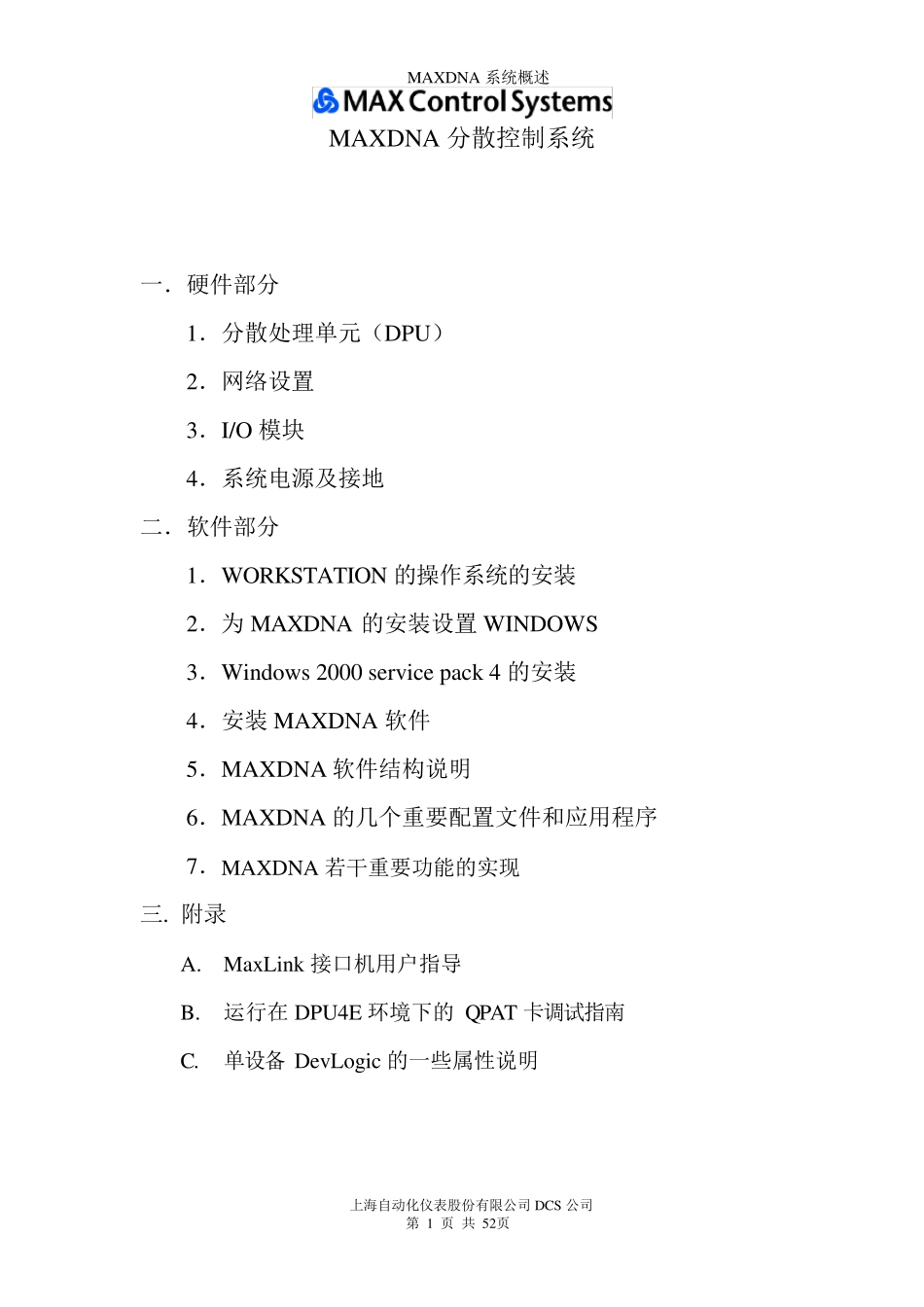

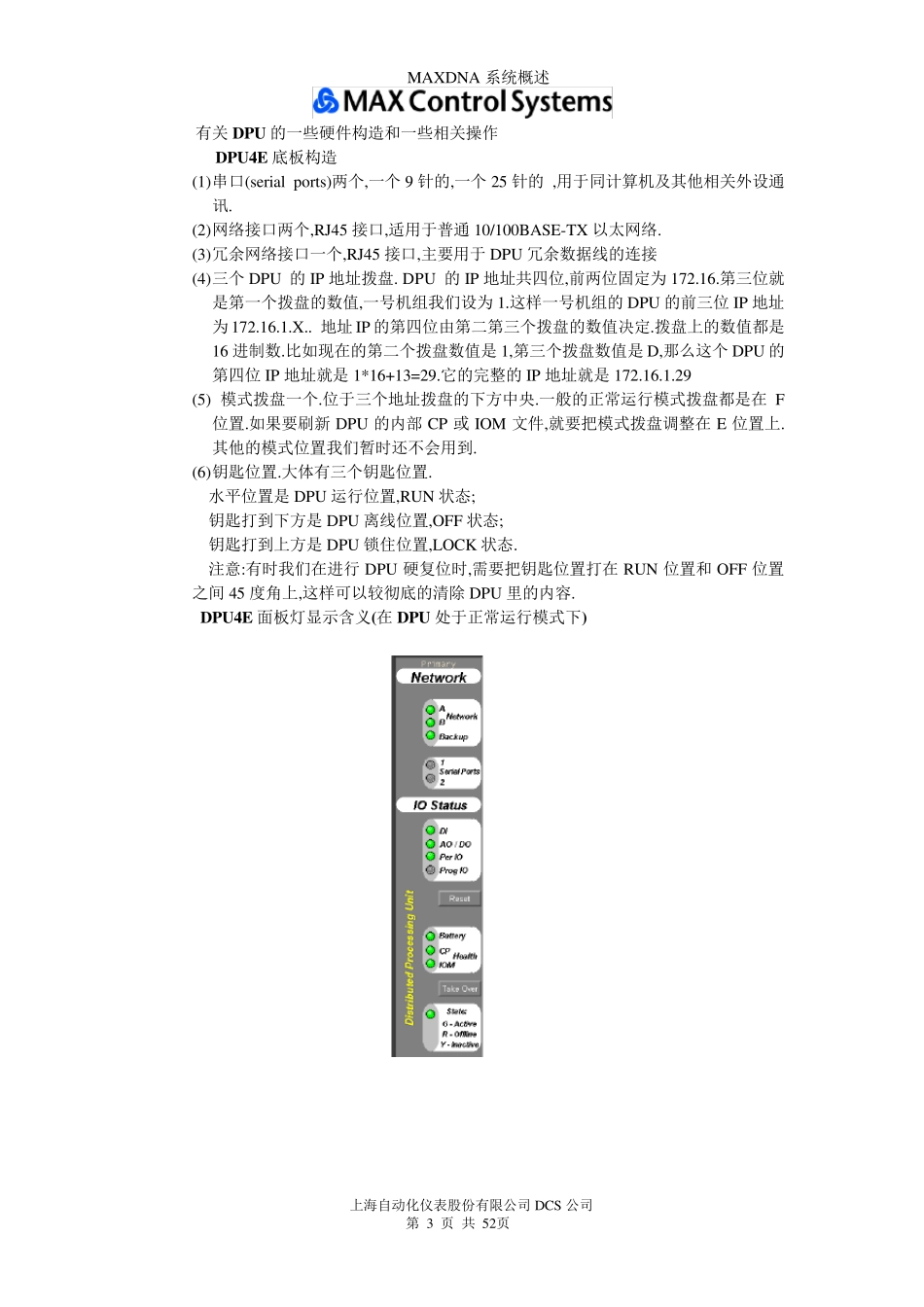

MAXDNA 系统概述 上海自动化仪表股份有限公司DCS 公司 第 1 页 共 52页 MAXDNA 分散控制系统 一．硬件部分 1．分散处理单元（DPU） 2．网络设置 3．I/O 模块 4．系统电源及接地 二．软件部分 1．WORKSTATION 的操作系统的安装 2．为 MAXDNA 的安装设置 WINDOWS 3．Windows 2000 service pack 4 的安装 4．安装 MAXDNA 软件 5．MAXDNA 软件结构说明 6．MAXDNA 的几个重要配置文件和应用程序 7．MAXDNA 若干重要功能的实现 三. 附录 A. MaxLink 接口机用户指导 B. 运行在 DPU4E 环境下的 QPAT 卡调试指南 C. 单设备 DevLogic 的一些属性说明 MAXDNA 系统概述 上海自动化仪表股份有限公司DCS 公司 第 2 页 共 52页 Max DNA 系统概述 一．远程处理单元（Remote Processing Unit）总览 远程处理单元（RPU）是一组为DCS 系统提供控制方案，数据采集，和I/O 处理功能的设备群体。RPU 包括的设备有分散处理单元DPU，现场 I/O 接口模板，现场终端设备，通讯网络，以及其他一些辅助设备，包括通讯接口，电源系统和机柜等等。 二．RPU 组件 1．分散处理单元DPU（Distributed Processing Unit） DPU 其实就是一台微处理器。新版的Model4E 型的DPU 是一台多功能的带控制处理器（CP）和数据采集处理器（DAP）双重处理器的微型计算机，它可以执行各种控制运算法则，顺序控制逻辑，记录顺序事件，时间可以精确到 1ms，还有数据采集功能等等。 DPU 内的核心数据库称为DPMS（Distribu ted Point Management Sy stem）。DPMS 中包含了所有点的属性，包括点的位号（Tagname），层次位置（Hierarchy ），以及有关该点的一些文字说明。DPMS 可以被符合 IEEC1131 的标准组态软件 Max tools 编辑和修改，并由符合相应权限的工作站下装到 DPU 中执行相关的控制运算和数据采集功能。 DPU 是直连在 Max Net 网络上的，它不在需要通过服务器中转数据。它与同在一个网络上的其他 DPU 和工作站是平等的作用。有关 Max net 网络的详细情况，请参考相关文章。 DPU 为MaxDNA 系统提供如下功能：  逻辑运算  顺序逻辑  顺序事件记录，分辨率可达 1ms  数据采集  输入量程高低报警；输入卡件硬件故障报警（TC 回路开路，变送器故障）；I/O通讯故障  其他报警提示，包括高高，低低报警；偏差报警；多重报警；变化速率报警，输出速率限制...
