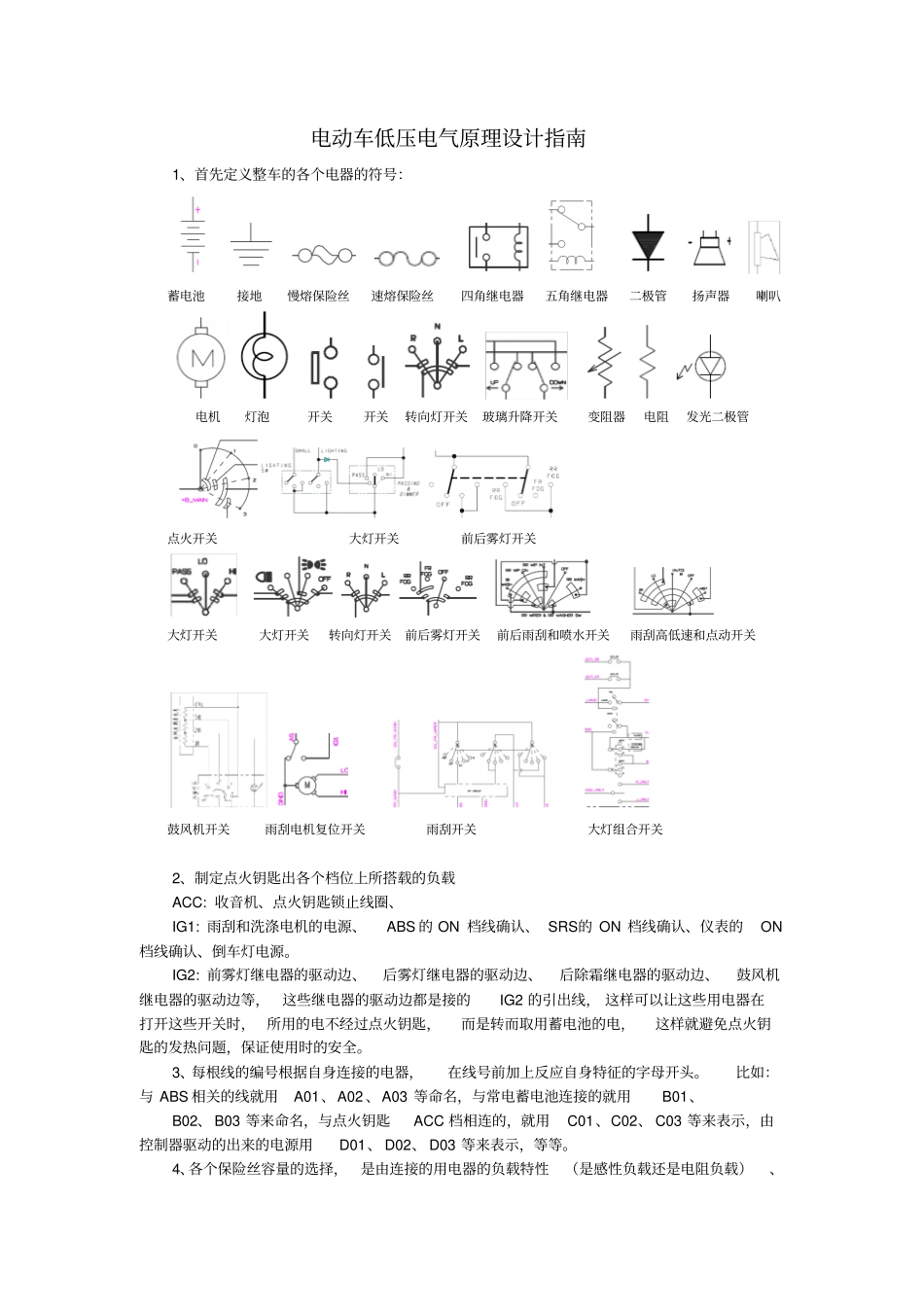

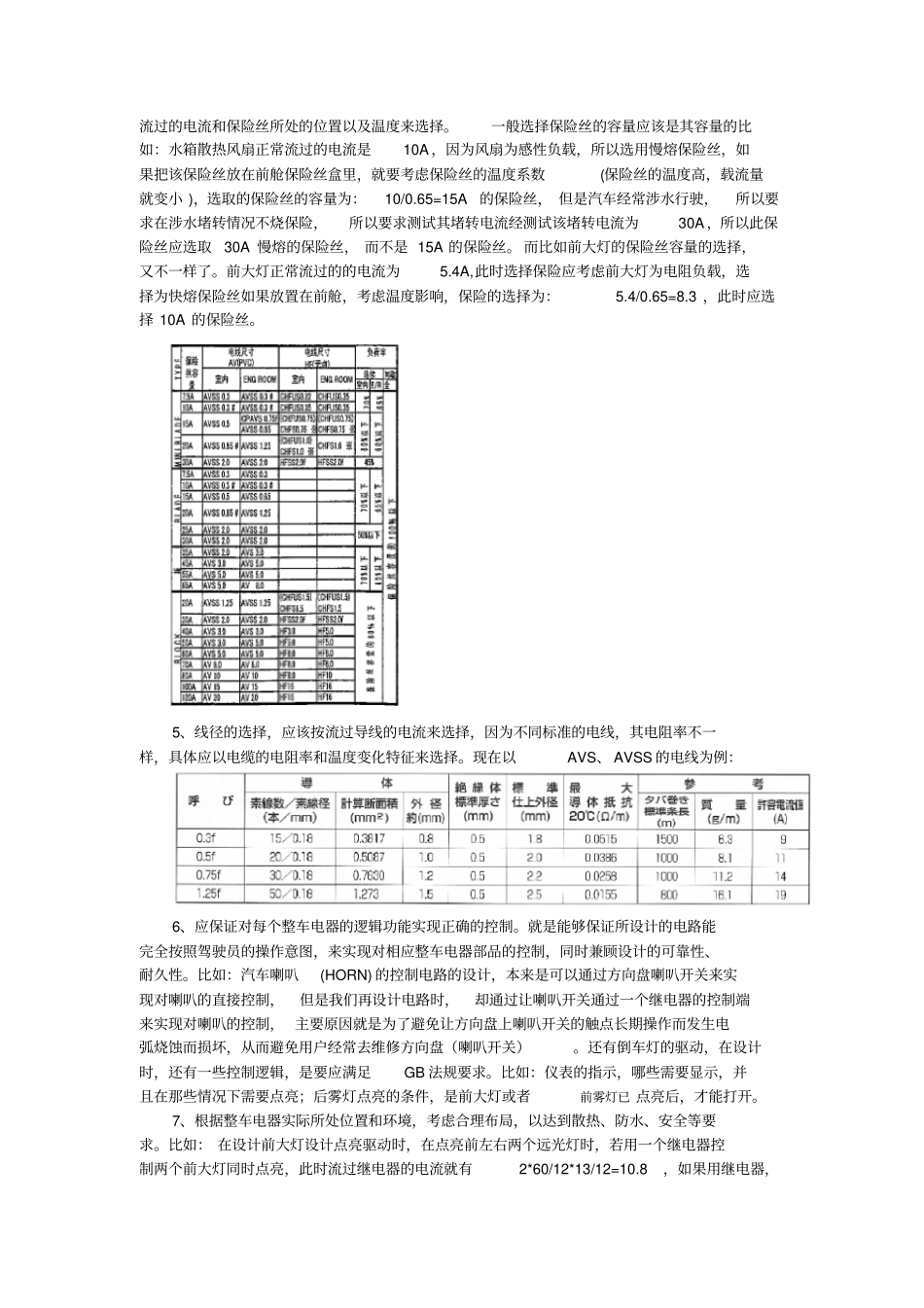

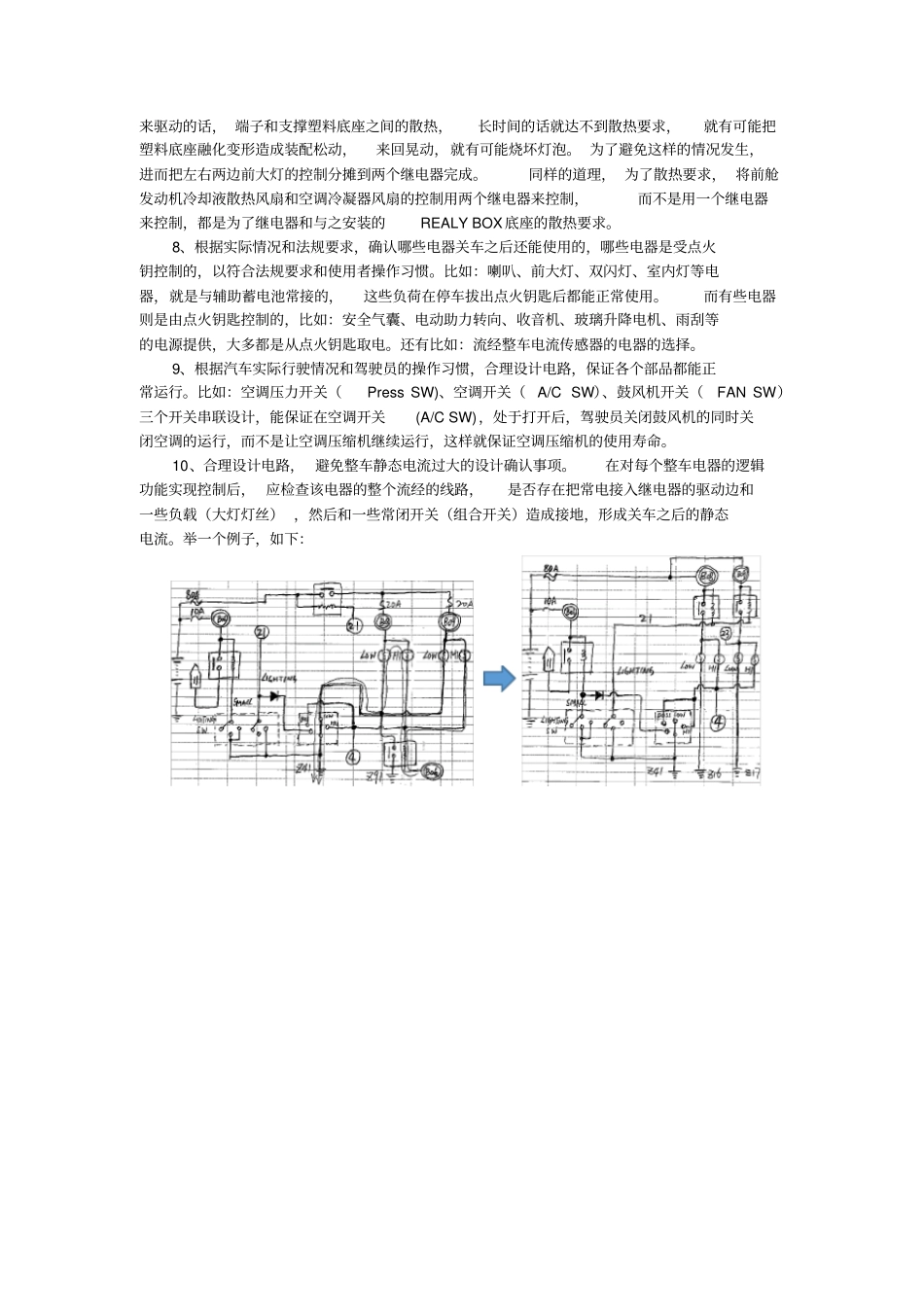

电动车低压电气原理设计指南1、首先定义整车的各个电器的符号：蓄电池接地慢熔保险丝速熔保险丝四角继电器五角继电器二极管扬声器喇叭电机灯泡开关开关转向灯开关玻璃升降开关变阻器电阻发光二极管点火开关大灯开关前后雾灯开关大灯开关大灯开关转向灯开关前后雾灯开关前后雨刮和喷水开关雨刮高低速和点动开关鼓风机开关雨刮电机复位开关雨刮开关大灯组合开关2、制定点火钥匙出各个档位上所搭载的负载ACC: 收音机、点火钥匙锁止线圈、IG1: 雨刮和洗涤电机的电源、ABS 的 ON 档线确认、 SRS的 ON 档线确认、仪表的ON档线确认、倒车灯电源。IG2: 前雾灯继电器的驱动边、后雾灯继电器的驱动边、后除霜继电器的驱动边、鼓风机继电器的驱动边等，这些继电器的驱动边都是接的IG2 的引出线， 这样可以让这些用电器在打开这些开关时， 所用的电不经过点火钥匙，而是转而取用蓄电池的电，这样就避免点火钥匙的发热问题，保证使用时的安全。3、每根线的编号根据自身连接的电器，在线号前加上反应自身特征的字母开头。比如：与 ABS 相关的线就用A01、A02 、A03 等命名，与常电蓄电池连接的就用B01、B02、 B03 等来命名，与点火钥匙ACC 档相连的，就用C01、C02、 C03 等来表示，由控制器驱动的出来的电源用D01、 D02、 D03 等来表示，等等。4、各个保险丝容量的选择，是由连接的用电器的负载特性（是感性负载还是电阻负载）、流过的电流和保险丝所处的位置以及温度来选择。一般选择保险丝的容量应该是其容量的比如：水箱散热风扇正常流过的电流是10A ，因为风扇为感性负载，所以选用慢熔保险丝，如果把该保险丝放在前舱保险丝盒里，就要考虑保险丝的温度系数(保险丝的温度高，载流量就变小 )，选取的保险丝的容量为：10/0.65=15A的保险丝， 但是汽车经常涉水行驶，所以要求在涉水堵转情况不烧保险，所以要求测试其堵转电流经测试该堵转电流为30A ，所以此保险丝应选取30A 慢熔的保险丝， 而不是 15A 的保险丝。 而比如前大灯的保险丝容量的选择，又不一样了。前大灯正常流过的的电流为5.4A,此时选择保险应考虑前大灯为电阻负载，选择为快熔保险丝如果放置在前舱，考虑温度影响，保险的选择为：5.4/0.65=8.3 ，此时应选择 10A 的保险丝。5、线径的选择，应该按流过导线的电流来选择，因为不同标准的电线，其电阻率不一样，具体应以电缆的电阻率和温度变化特征来选择。现在以AVS、 AVSS 的电线为例：6、应保证对每个整车电...
