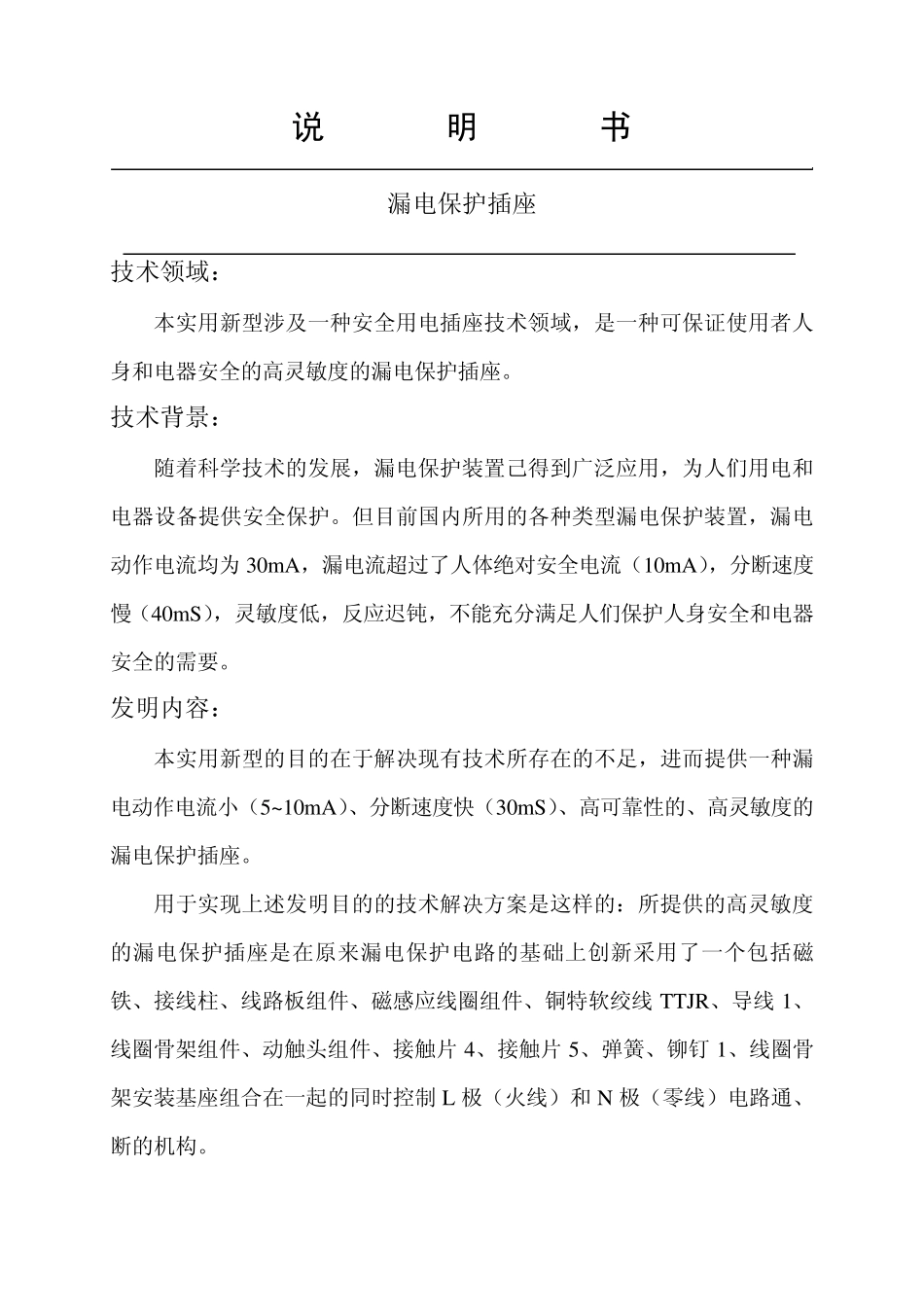

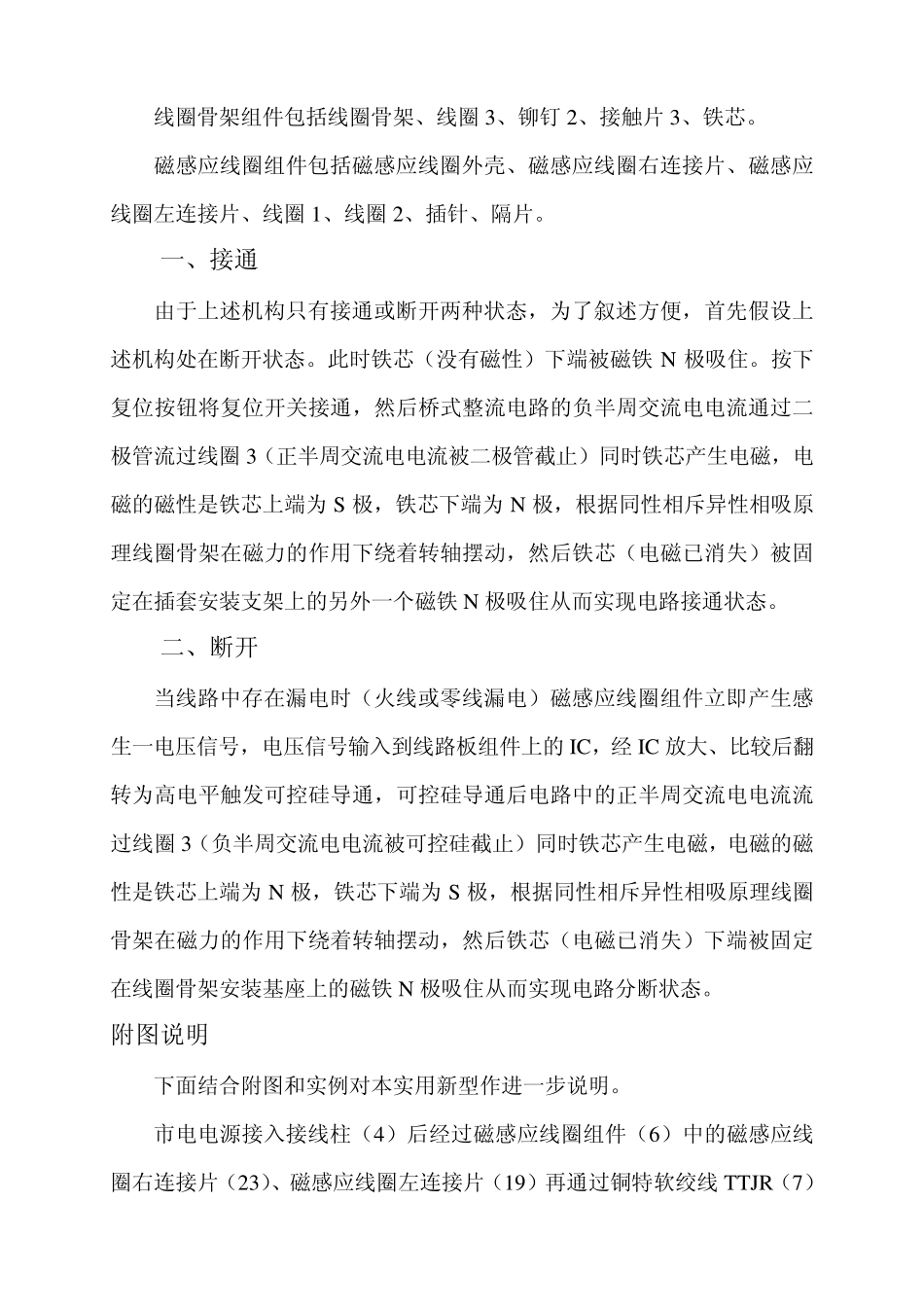

说 明 书 漏电保护插座 技术领域： 本实用新型涉及一种安全用电插座技术领域，是一种可保证使用者人身和电器安全的高灵敏度的漏电保护插座。 技术背景： 随着科学技术的发展，漏电保护装置己得到广泛应用，为人们用电和电器设备提供安全保护。但目前国内所用的各种类型漏电保护装置，漏电动作电流均为30mA，漏电流超过了人体绝对安全电流（10mA），分断速度慢（40mS），灵敏度低，反应迟钝，不能充分满足人们保护人身安全和电器安全的需要。 发明内容： 本实用新型的目的在于解决现有技术所存在的不足，进而提供一种漏电动作电流小（5~10mA）、分断速度快（30mS）、高可靠性的、高灵敏度的漏电保护插座。 用于实现上述发明目的的技术解决方案是这样的：所提供的高灵敏度的漏电保护插座是在原来漏电保护电路的基础上创新采用了一个包括磁铁、接线柱、线路板组件、磁感应线圈组件、铜特软绞线 TTJR、导线 1、线圈骨架组件、动触头组件、接触片 4、接触片 5、弹簧、铆钉 1、线圈骨架安装基座组合在一起的同时控制 L 极（火线）和N 极（零线）电路通、断的机构。 线圈骨架组件包括线圈骨架、线圈3、铆钉 2、接触片 3、铁芯。 磁感应线圈组件包括磁感应线圈外壳、磁感应线圈右连接片、磁感应线圈左连接片、线圈1、线圈2、插针、隔片。 一、接通 由于上述机构只有接通或断开两种状态，为了叙述方便，首先假设上述机构处在断开状态。此时铁芯（没有磁性）下端被磁铁 N 极吸住。按下复位按钮将复位开关接通，然后桥式整流电路的负半周交流电电流通过二极管流过线圈3（正半周交流电电流被二极管截止）同时铁芯产生电磁，电磁的磁性是铁芯上端为 S 极，铁芯下端为 N 极，根据同性相斥异性相吸原理线圈骨架在磁力的作用下绕着转轴摆动，然后铁芯（电磁已消失）被固定在插套安装支架上的另外一个磁铁 N 极吸住从而实现电路接通状态。 二、断开 当线路中存在漏电时（火线或零线漏电）磁感应线圈组件立即产生感生一电压信号，电压信号输入到线路板组件上的 IC，经 IC 放大、比较后翻转为高电平触发可控硅导通，可控硅导通后电路中的正半周交流电电流流过线圈3（负半周交流电电流被可控硅截止）同时铁芯产生电磁，电磁的磁性是铁芯上端为 N 极，铁芯下端为 S 极，根据同性相斥异性相吸原理线圈骨架在磁力的作用下绕着转轴摆动，然后铁芯（电磁已消失）下端被固定在线圈骨架安装基座上的磁铁 N 极吸住从而实现电路分断...
