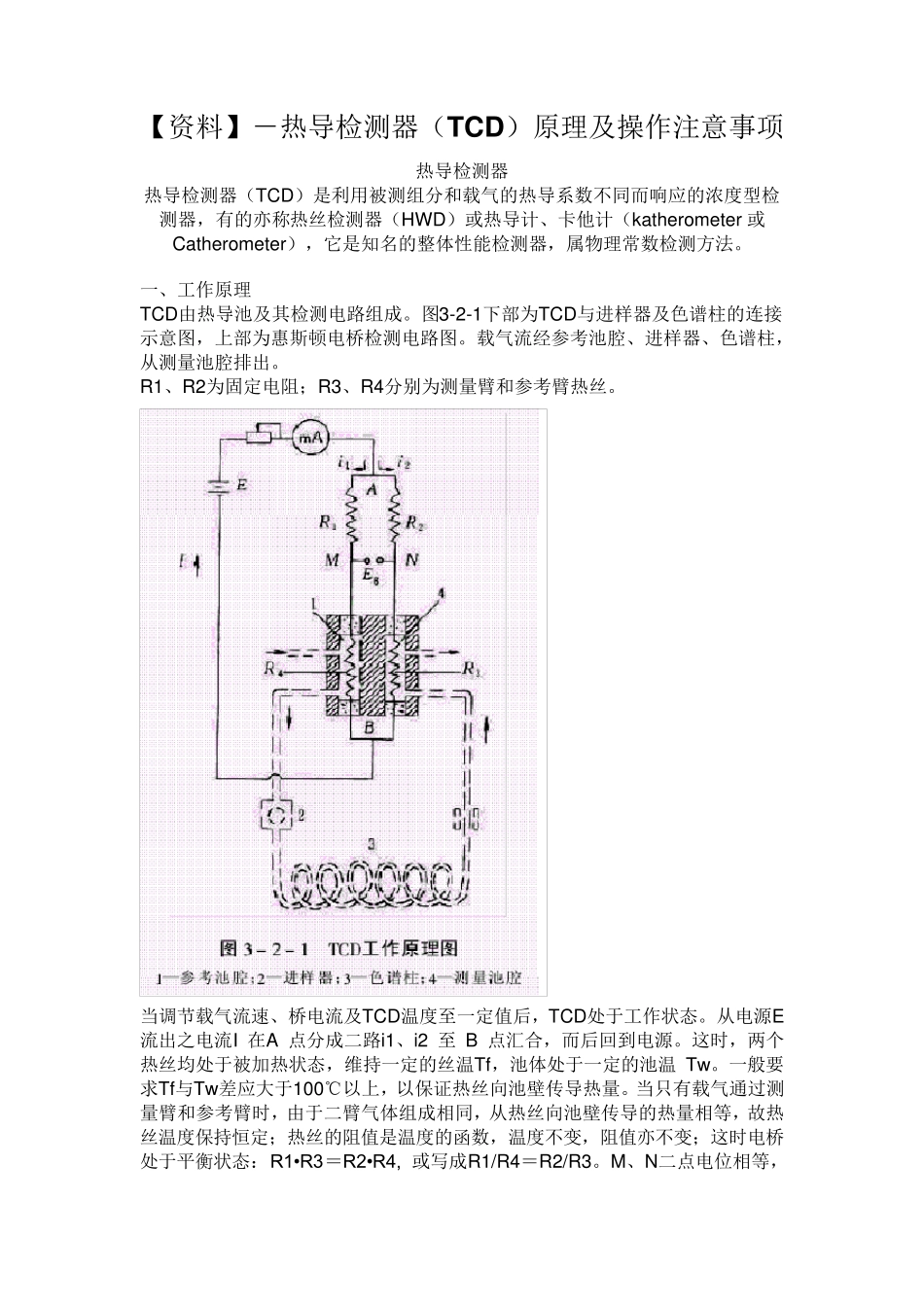

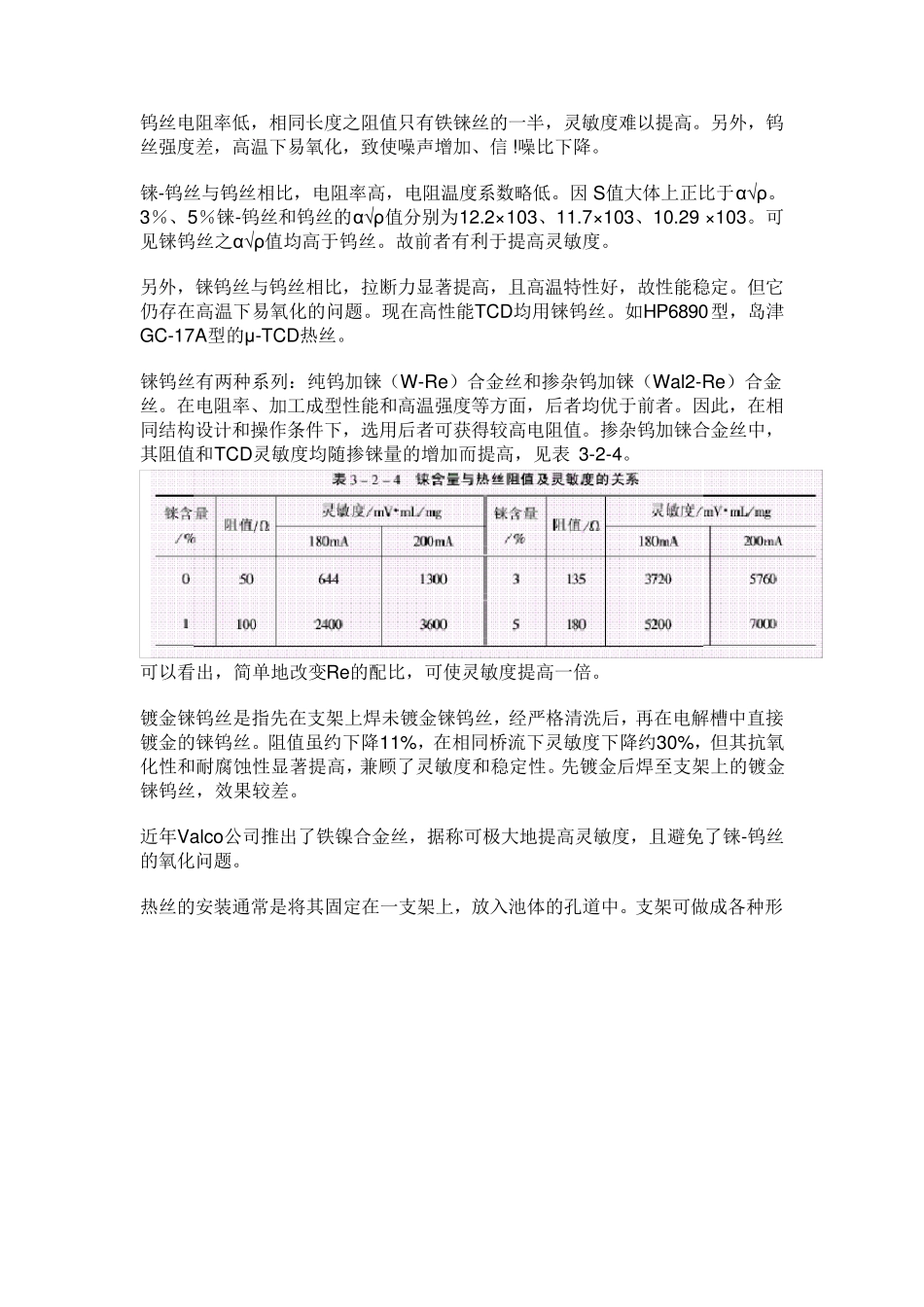

【资料】－热导检测器（TCD）原理及操作注意事项热导检测器 热导检测器（TCD）是利用被测组分和载气的热导系数不同而响应的浓度型检测器，有的亦称热丝检测器（HWD）或热导计、卡他计（katherometer 或Catherometer），它是知名的整体性能检测器，属物理常数检测方法。 一、工作原理 TCD由热导池及其检测电路组成。图3-2-1下部为TCD与进样器及色谱柱的连接示意图，上部为惠斯顿电桥检测电路图。载气流经参考池腔、进样器、色谱柱，从测量池腔排出。 R1、R2为固定电阻；R3、R4分别为测量臂和参考臂热丝。 当调节载气流速、桥电流及TCD温度至一定值后，TCD处于工作状态。从电源E流出之电流I 在A 点分成二路i1、i2 至 B 点汇合，而后回到电源。这时，两个热丝均处于被加热状态，维持一定的丝温Tf，池体处于一定的池温 Tw 。一般要求Tf与Tw 差应大于100℃以上，以保证热丝向池壁传导热量。当只有载气通过测量臂和参考臂时，由于二臂气体组成相同，从热丝向池壁传导的热量相等，故热丝温度保持恒定；热丝的阻值是温度的函数，温度不变，阻值亦不变；这时电桥处于平衡状态：R1•R3＝R2•R4, 或写成R1/R4＝R2/R3。M、N二点电位相等，电位差为零，无信号输出。当从2进样，经柱分离，从柱后流出之组分进入测量臂时，由于这时的气体是载气和组分的混合物，其热导系数不同于纯载气，从热丝向池壁传导的热量也就不同，从而引起两臂热丝温度不同，进而使两臂热丝阻值不同，电桥平衡破坏。M、N二点电位不等，即有电位差，输出信号。 二、热导池由热敏元件和池体组成 1 热敏元件 热敏元件是TCD的感应元件，其阻值随温度变化而改变，它们可以是热敏电阻或热丝。 （1）热敏电阻．．．． 热敏电阻由锰、镍、钴等氧化物半导体制成直径约为 0.1～1.0m m的小珠，密封在玻壳内。 热敏电阻有三个优点．．：①热敏电阻阻值大（5～50kΩ），温度系数亦大，故灵敏度相当高。可直接作μg/g级的痕量分析；②热敏电阻体积小，可作成0.25m m 直径的小球，这样池腔可小至50μL；③热敏电阻对载气流的波动不敏感，它耐腐蚀性和抗氧化。 热敏电阻也有三个缺点．．：①热敏电阻#$%的响应值随温度的增加而快速下降，因此，通常热敏电阻要在120℃以下使用。使用范围受到极大的限制；②与热丝相比，热敏电阻的温度系数大，表现为其响应值对于温度的变化十分敏感。例如在60℃时，池温改变1℃，热敏电阻和热丝的基线漂移分别为10.4m V和5.0m V，前者比后者大...
