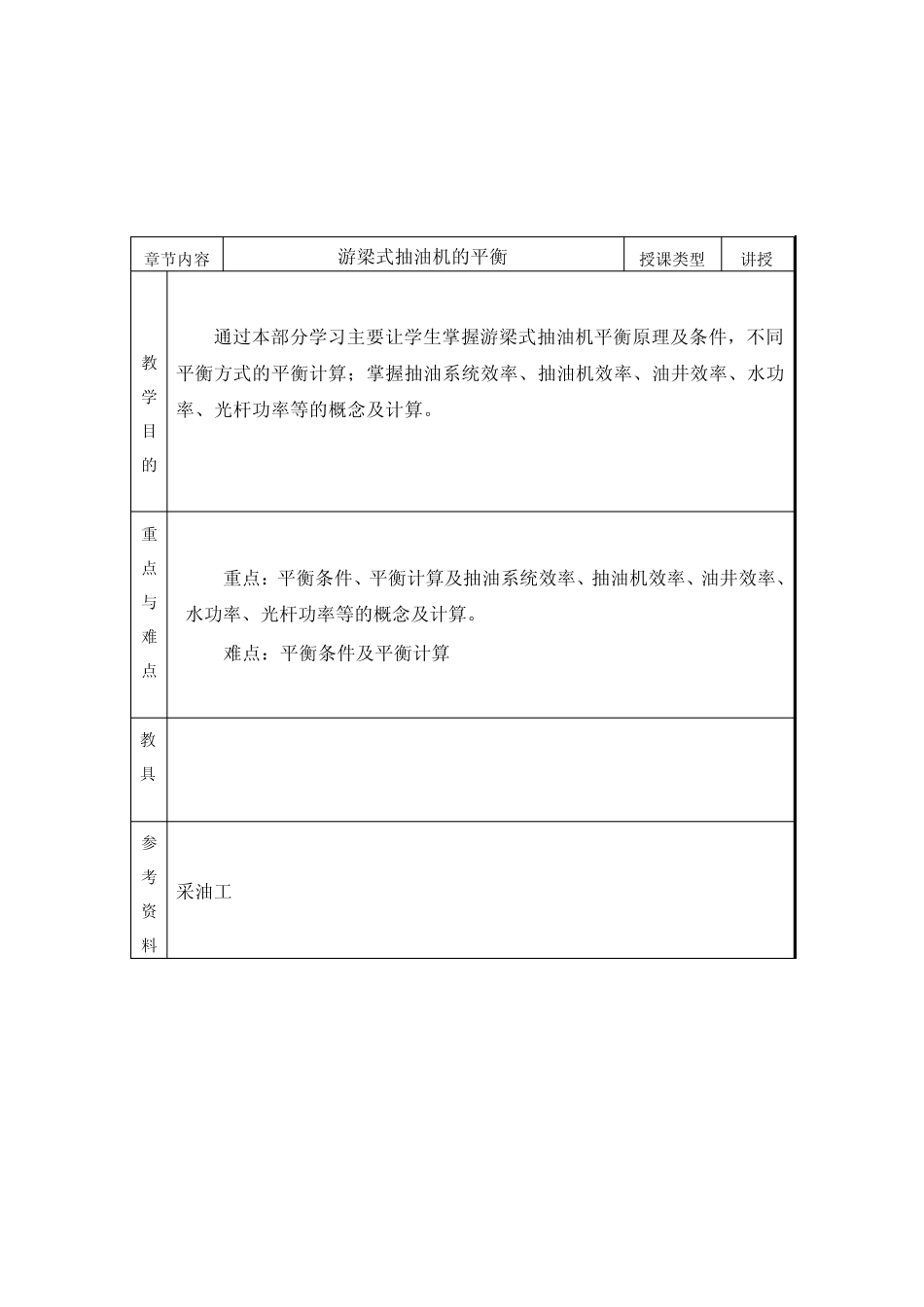

章节内容 游梁式抽油机的平衡 授课类型 讲授 教学目的 通过本部分学习主要让学生掌握游梁式抽油机平衡原理及条件，不同平衡方式的平衡计算；掌握抽油系统效率、抽油机效率、油井效率、水功率、光杆功率等的概念及计算。 重点与难点 重点：平衡条件、平衡计算及抽油系统效率、抽油机效率、油井效率、水功率、光杆功率等的概念及计算。 难点：平衡条件及平衡计算 教具 参考资料 采油工 游梁式抽油机的平衡 一、抽油机平衡原理 （一）抽油机不平衡的原因：抽油机在工作过程中悬点承受的是不对称的脉动载荷，上冲程载荷很大，下冲程载荷较小，这样就会造成上冲程电动机做功很大，下冲程电机做负功，即悬点拉着电机旋转。因此也就会造成抽油机不平衡。 （二）抽油机不平衡的危害：抽油机运转不平衡，影响电机的工作效率，使电机的功率因数降低，加大电机的功率损耗，减小电机的寿命；抽油机运转不平衡会使抽油机发生振动，严重时会造成翻抽油机的恶性事故，影响抽油机的寿命。因此抽油机必须利用平衡装置调节达到运转平衡。 （三）平衡原理 1 ．平衡原则及平衡条件 抽油机达到平衡的原则是： （1 ）电动机在上下冲程中做功相等； （2 ）上、下冲程中电机的电流峰值相等； （3 ）上、下冲程中的曲柄轴峰值扭矩相等。 抽油平衡原理，如图 3 -3 1 所示： 在抽油机游梁后端加一重物，在下冲程中电机和下冲程的悬点载荷一起对重物做功，把重物升高储存位能wA ： ,mddwAAA 则得到电机在下冲程中做的功为：dwmdAAA 式中 wA —— 下冲程中悬点载荷和电机对平衡系统做的功，即平衡系统储存的能量； dA —— 悬点在下冲程中做的功； mdA—— 电机在下冲程中做的功。 在上冲程中平衡系统放出能量，帮助电机对悬点做功： muwuAAA 则得电机在上冲程中做的功为：WumuAAA 式中 uA —— 悬点在上冲程中做的功； muA—— 电机在上冲程中做的功。 根据第一条平衡原则： mdmuAA 即wudwAAAA 可得到平衡系统在下冲程中应储存的能量为： 2duwAAA （3 -5 0 ） 上式说明抽油机的平衡条件为：平衡系统下冲程中储存的能量要等于悬点在上、下冲程中做功之和的一半。 2 ．平衡系统要达到平衡需要的平衡功 当只考虑静载荷做功时，悬点在上冲程中做的功为： sWWALru)(； 下冲程做的功为：sWArd。 则由（3 －5 0 ）得理论上需要的平衡功为： sWWAAAlrduw)2(2...
