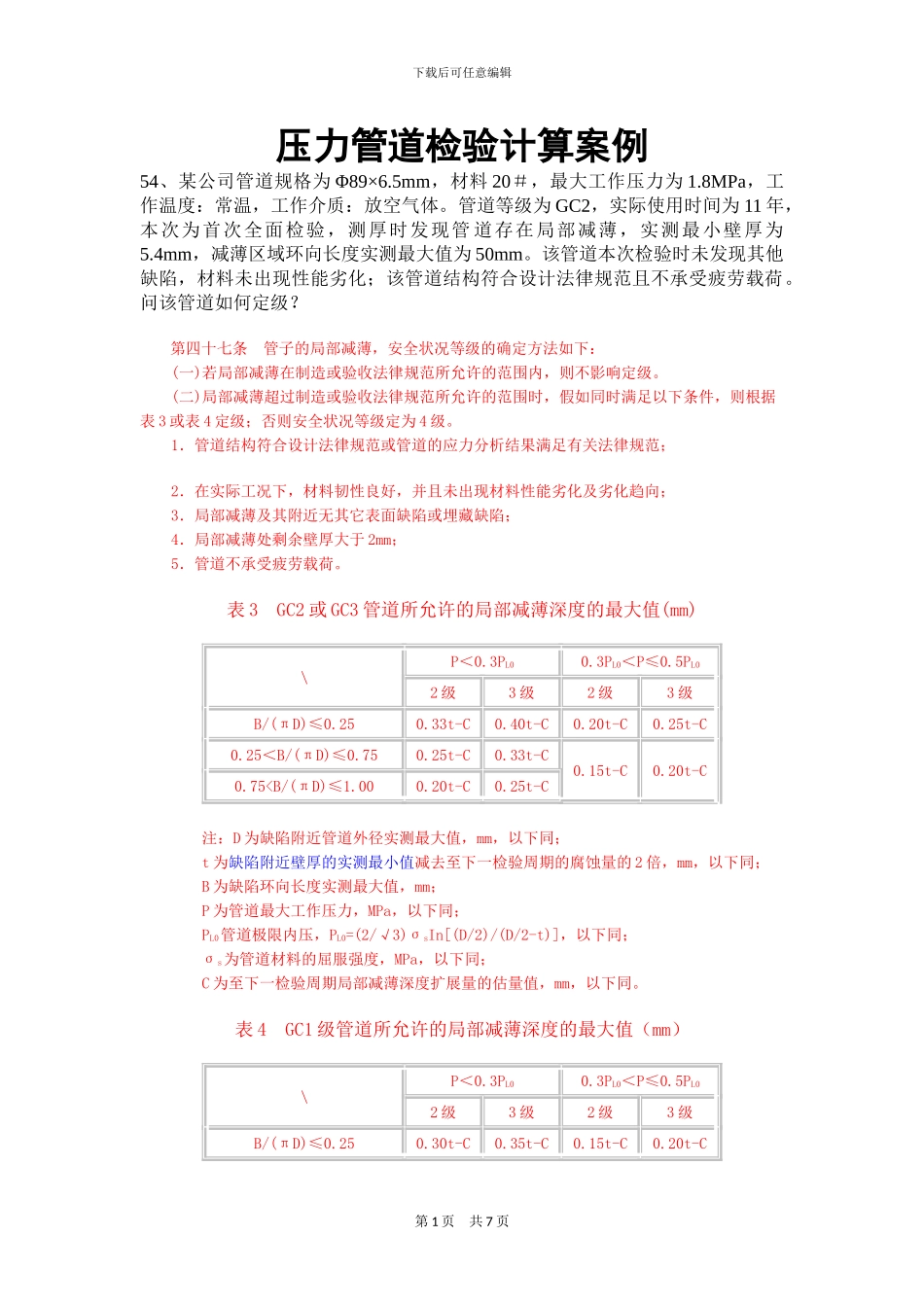

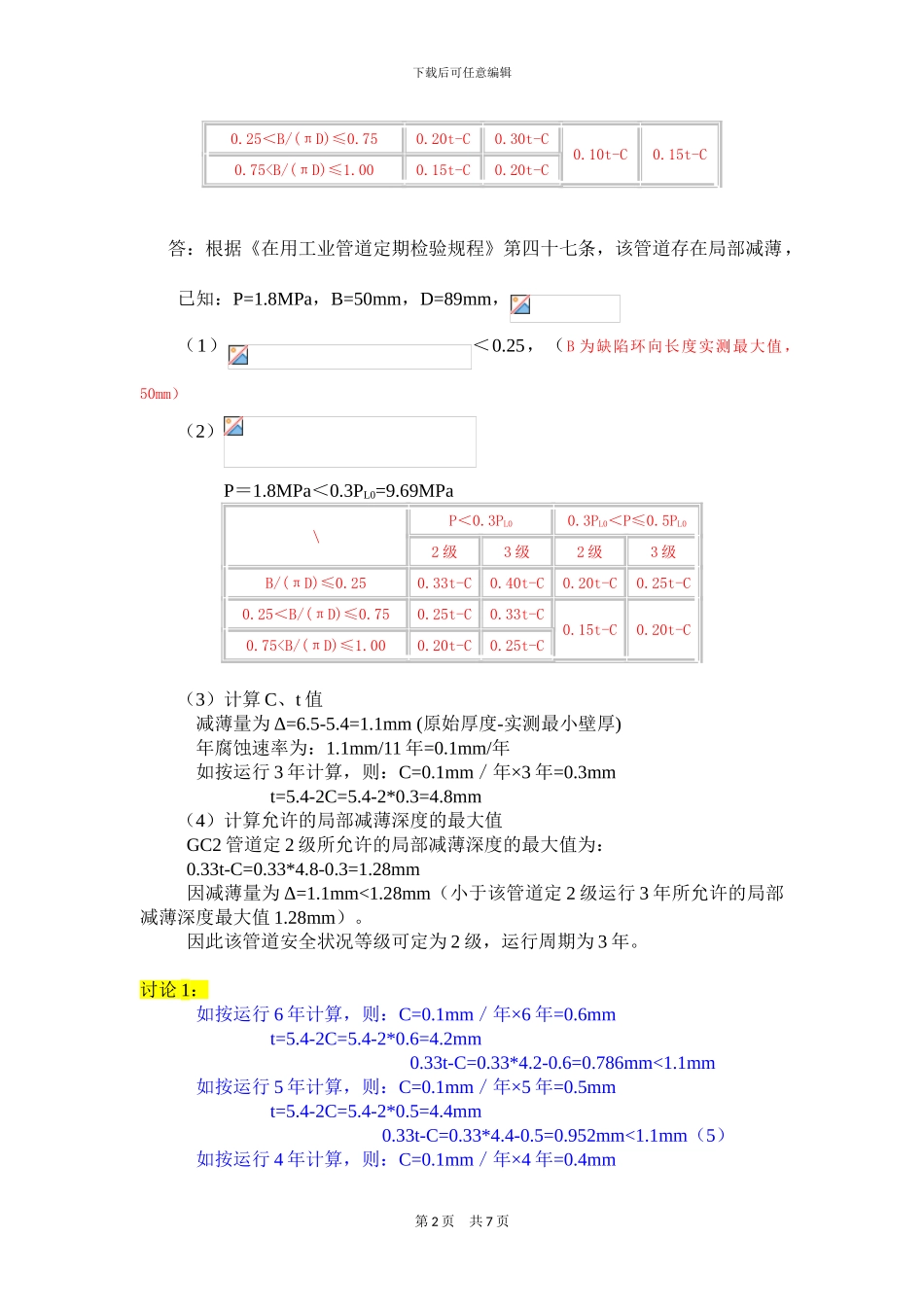

下载后可任意编辑压力管道检验计算案例54、某公司管道规格为 Φ89×6.5mm，材料 20＃，最大工作压力为 1.8MPa，工作温度：常温，工作介质：放空气体。管道等级为 GC2，实际使用时间为 11 年，本次为首次全面检验，测厚时发现管 道存在局部减薄，实测最小壁厚为5.4mm，减薄区域环向长度实测最大值为 50mm。该管道本次检验时未发现其他缺陷，材料未出现性能劣化；该管道结构符合设计法律规范且不承受疲劳载荷。问该管道如何定级？第四十七条 管子的局部减薄，安全状况等级的确定方法如下： (一)若局部减薄在制造或验收法律规范所允许的范围内，则不影响定级。 (二)局部减薄超过制造或验收法律规范所允许的范围时，假如同时满足以下条件，则根据表 3 或表 4 定级；否则安全状况等级定为 4 级。 1．管道结构符合设计法律规范或管道的应力分析结果满足有关法律规范； 2．在实际工况下，材料韧性良好，并且未出现材料性能劣化及劣化趋向； 3．局部减薄及其附近无其它表面缺陷或埋藏缺陷； 4．局部减薄处剩余壁厚大于 2mm； 5．管道不承受疲劳载荷。表 3 GC2 或 GC3 管道所允许的局部减薄深度的最大值(mm)\P＜0.3PL00.3PL0＜P≤0.5PL02 级3 级2 级3 级B/(πD)≤0.250.33t-C0.40t-C0.20t-C0.25t-C0.25＜B/(πD)≤0.750.25t-C0.33t-C0.15t-C0.20t-C0.75
