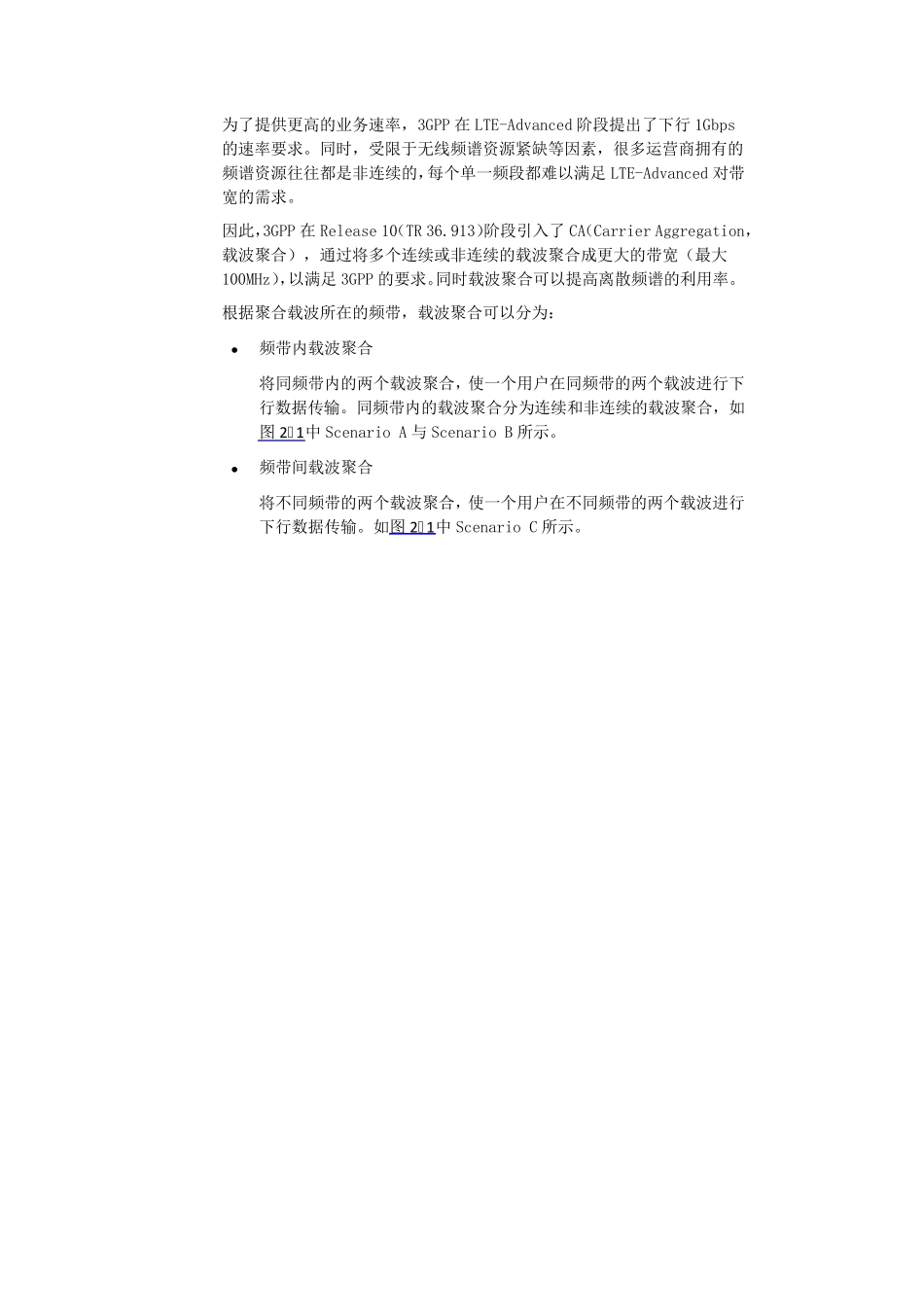

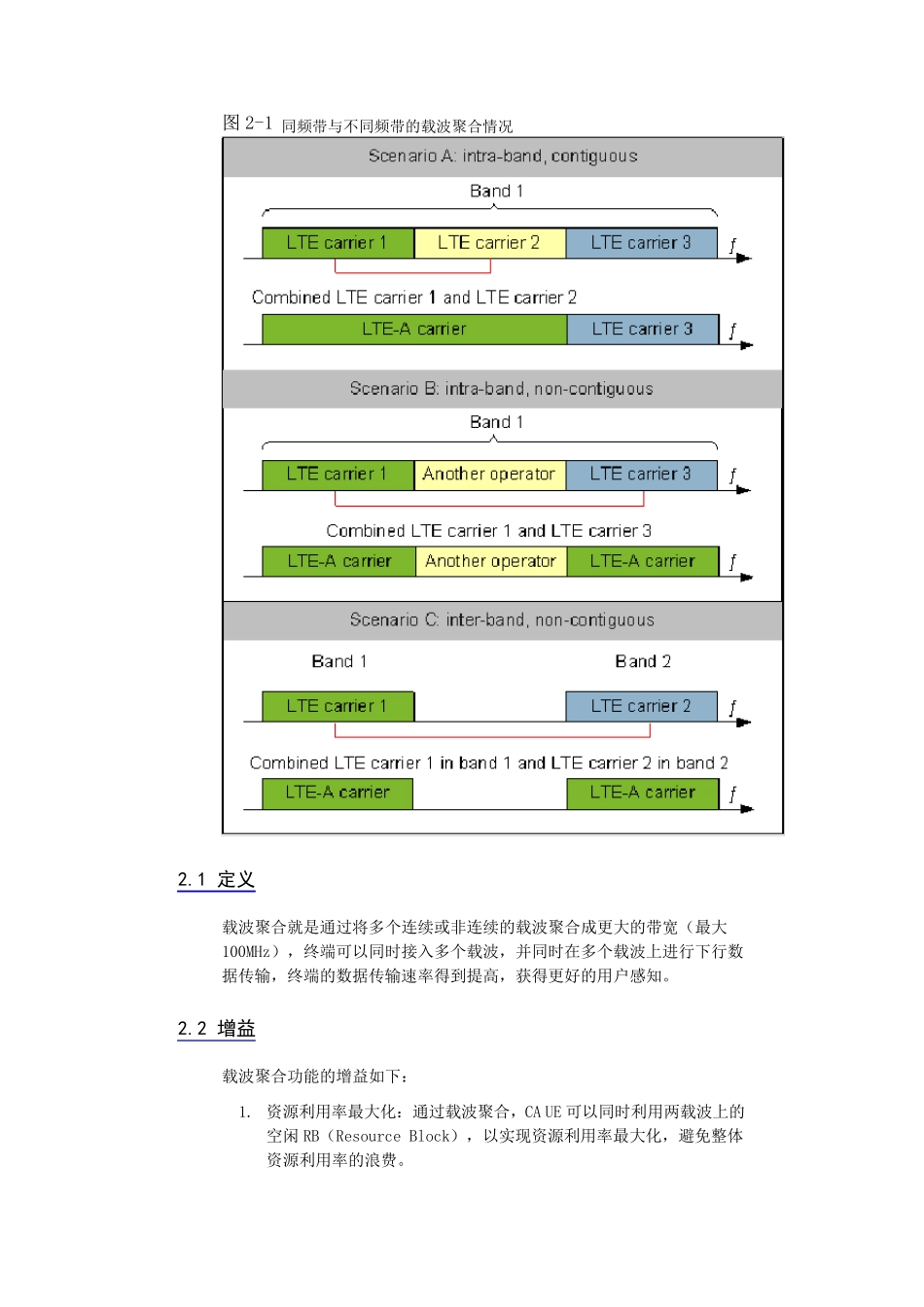

为了提供更高的业务速率，3GPP 在LTE-Advanced 阶段提出了下行1Gbps的速率要求。同时，受限于无线频谱资源紧缺等因素，很多运营商拥有的频谱资源往往都是非连续的，每个单一频段都难以满足 LTE-Advanced 对带宽的需求。 因此，3GPP 在Release 10（TR 36.913）阶段引入了CA（Carrier Aggregation，载波聚合），通过将多个连续或非连续的载波聚合成更大的带宽（最大100MHz），以满足 3GPP 的要求。同时载波聚合可以提高离散频谱的利用率。 根据聚合载波所在的频带，载波聚合可以分为： • 频带内载波聚合 将同频带内的两个载波聚合，使一个用户在同频带的两个载波进行下行数据传输。同频带内的载波聚合分为连续和非连续的载波聚合，如图 2-1中 Scenario A 与 Scenario B 所示。 • 频带间载波聚合 将不同频带的两个载波聚合，使一个用户在不同频带的两个载波进行下行数据传输。如图 2-1中 Scenario C 所示。 图2-1 同频带与不同频带的载波聚合情况 2.1 定义 载波聚合就是通过将多个连续或非连续的载波聚合成更大的带宽（最大100MHz），终端可以同时接入多个载波，并同时在多个载波上进行下行数据传输，终端的数据传输速率得到提高，获得更好的用户感知。 2.2 增益 载波聚合功能的增益如下： 1. 资源利用率最大化：通过载波聚合，CA UE 可以同时利用两载波上的空闲 RB（Resource Block），以实现资源利用率最大化，避免整体资源利用率的浪费。 2. 有效利用离散频谱：通过载波聚合，运营商的一些离散的频谱可以得到充分利用。 3. 更好的用户体验：通过下行载波聚合，CA UE 相对非CA UE 下行峰值速率可以提升100%（CA UE 支持Category 6 的情况下）。在实际商用网的多用户场景下，CA UE 激活SCell（Secondary Cell）后可以更好利用空闲资源，提升整网非满负载时CA UE 的吞吐量，给用户带来更好的体验。 2.3 典型场景 协议定义场景 3GPP Release 10（TS 36.300 AnnexJ）定义了载波聚合的5 种组网应用场景。华为eNodeB 对这5 种场景的支持情况如表2-1所示。 表2-1 载波聚合组网应用场景及华为eNodeB 支持情况 载波聚合组网应用场景 华为eNodeB 是否支持 备注 S1：共站同覆盖 是 无 S2：共站不同覆盖 是 无 S3：共站补盲 否 S3 的组网方式对于移动性管理、准入拥塞控制、负载平衡、载波管理等特性带来更高的算法复杂度，而且S3 将使天馈系统大大复杂，未见明显...
