轿车车身外观公差标准VIP免费

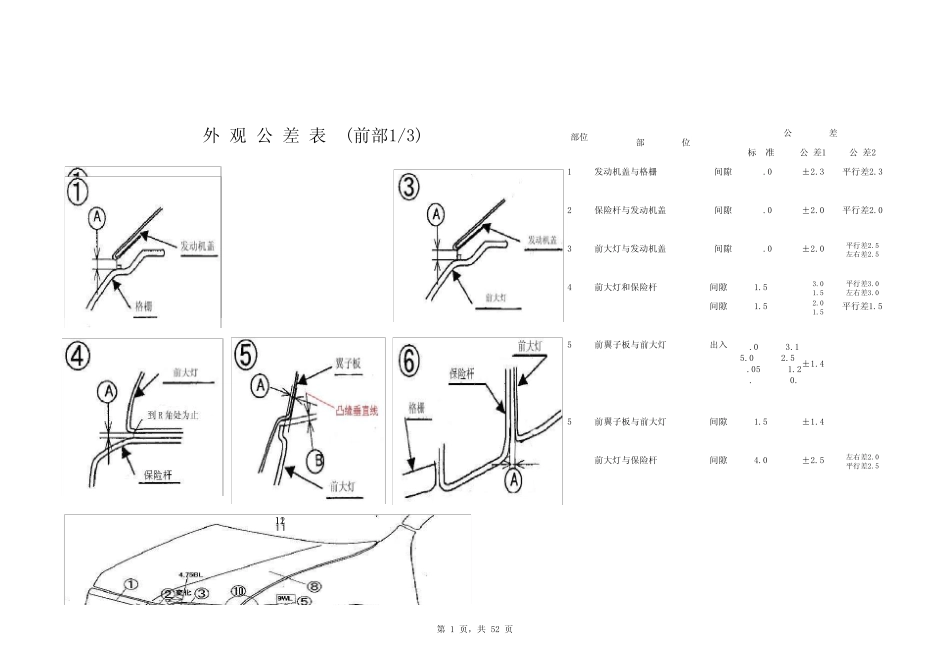

标 准公 差1公 差21发动机盖与格栅WL间隙6.0±2.3平行差2.32保险杆与发动机盖WL间隙6.0±2.0平行差2.03前大灯与发动机盖WL间隙6.0±2.0平行差2.5左右差2.54前大灯和保险杆间隙1.5+3.0-1.5平行差3.0左右差3.0间隙1.5+2.0-1.5平行差1.55前翼子板与前大灯出入5前翼子板与前大灯间隙1.5±1.46前大灯与保险杆间隙4.0±2.5左右差2.0平行差2.5外 观 公 差 表 (前部1/3)部位NO公 差部 位7.0BL:3.15.0TL:2.59.05WL:1.28.7WL:0.8±1.4AAA1211AABA第 1 页，共 52 页标 准公 差1公 差27翼子板与保险杆边界出入0±3.08翼子板与发动机盖板间隙4±1.0左右差1.0平行差1.08翼子板与发动机盖板段差 0±1.09翼子板与保险杆间隙1±1.0平行差1.09翼子板与保险杆出入7.5TL:0.3 ±1.55.8TL:0.4±1.58.2WL:0.6 +1.5-1.98.5WL:0.6 +1.5-1.910翼子板与发动机盖板 边界出入0WL方向1.5以下10翼子板与发动机盖板 边界出入0.8TL方向1.0以下11发动机罩格栅与前挡玻璃部分间隙00.5以下部位NO部 位公 差外 观 公 差 表 (前部2/3)1111ABAABAB第 2 页，共 52 页标 准公 差1公 差213A立柱和前翼子板边界出入01.5以下A立柱和前翼子板边界出入01.5以下发动机盖与前翼子板 边界出入01.5以下A立柱与前翼子板出入 0±1.5A立柱与前翼子板间隙2.5±1.5平行差1.514发动机盖与清洗液喷头部分间隙00.5以下15保险杆与前雾灯不管理无干涉16前翼子板与侧下边梁间隙3.0±1.5按车体指示前翼子板与侧下边梁出入0.5±1.5按车体指示公 差外 观 公 差 表 (前部3/3)部位NO部 位131416ABCDEAB15第 3 页，共 52 页标 准公 差1公 差21前挡饰条唇部与前挡 部分间隙00.5以下前挡饰条唇部与前挡 部分间隙00.5以下前挡饰条与顶盖间隙5.2±1.5平行差1.5顶盖与前挡段差段差2.7±1.82NO.1防护饰条与前翼子板端末出入0.6+3.00NO.2防护饰条与前门(前端)NO.2防护饰条与前门(后端)端末出入3.0+3.00NO.3防护饰条与前门(前端)端末出入4.0+3.00NO.3防护饰条与前门(后端)端末出入NO.1防护饰条与NO.2防护饰条边界出入01.0以下NO.2防护饰条与NO.3防护饰条边界出入01.0以下3立柱\顶盖侧及门框间隙5.7±1.5立柱\顶盖侧及门框段差4B立柱处的前门框与后门框间隙4.7±1.5平行差1.5B立柱处的前门框与后门框边界出入上端0.151.5以下±1.515.9TL:1.017.7TL:3.420.4TL:3.722TL:4.026TL:3.0外 观 公 差 表 (中部1/4)部位NO部 位公 差123456ACDEABCDEFGABAB第 4 页，共 52...
