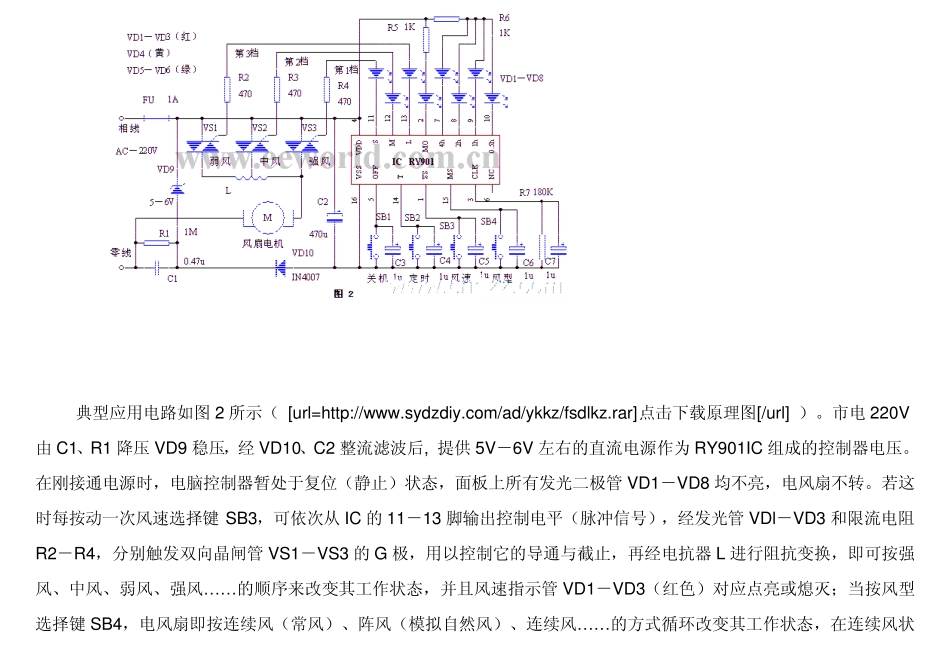

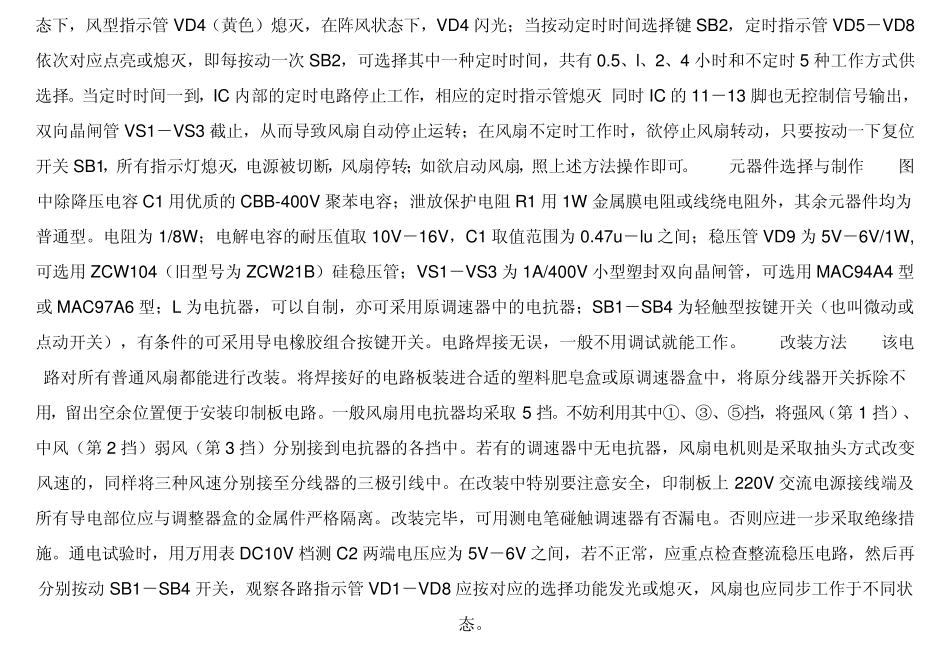

双向可控硅MAC97A6 的电路应用 MAC97A6 为小功率双向可控硅（双向晶闸管），最多应用于电风扇速度控制或电灯的亮度控制，市场上流行的“电脑风扇”或 “电子程控风扇”，不外乎是用集成电路控制器与老式风扇相结合的新一代产品。这里介绍的电路就是利用一块市售的专用集成电路RY901 及 MAC97A6，将普通电扇改装为具有多功能的高档电扇，很适宜无线电爱好者制作与改装。 这种新型IC 的主要特点是： （1）集开关、定时、调速、模拟自然风为一体，外围元件少、电路简单、易于制作； （2）省掉了体积较大的机械定时器和调速器，采用轻触式开关和电脑控制脉冲触发，因而无机械磨损，使用寿命长； （3）各种动作电脑程序具备相应的发光管指示，耗电量少，体积小，重量轻，显示直观，便于操作； （4）适合开发或改造成多路家电的定时控制等。RY901 采用双列直插式 16 脚塑封结构，为低功耗 CMOS 集成电路。其外形、引出脚排列及各脚功能如图 1 所示。 工作原理 典型应用电路如图2 所示（ [url=http://www.sydzdiy.com/ad/ykkz/fsdlkz.rar]点击下载原理图[/url] ）。市电220V由C1、R1 降压 VD9 稳压，经 VD10、C2 整流滤波后, 提供 5V－6V 左右的直流电源作为 RY901IC 组成的控制器电压。在刚接通电源时，电脑控制器暂处于复位（静止）状态，面板上所有发光二极管 VD1－VD8 均不亮，电风扇不转。若这时每按动一次风速选择键 SB3，可依次从 IC 的 11－13 脚输出控制电平（脉冲信号），经发光管 VDl－VD3 和限流电阻R2－R4，分别触发双向晶闸管 VS1－VS3 的 G 极，用以控制它的导通与截止，再经电抗器 L 进行阻抗变换，即可按强风、中风、弱风、强风……的顺序来改变其工作状态，并且风速指示管 VD1－VD3（红色）对应点亮或熄灭；当按风型选择键 SB4，电风扇即按连续风（常风）、阵风（模拟自然风）、连续风……的方式循环改变其工作状态，在连续风状态下，风型指示管 VD4（黄色）熄灭，在阵风状态下，VD4 闪光；当按动定时时间选择键 SB2，定时指示管 VD5－VD8依次对应点亮或熄灭，即每按动一次 SB2，可选择其中一种定时时间，共有 0.5、l、2、4 小时和不定时 5 种工作方式供选择。当定时时间一到，IC 内部的定时电路停止工作，相应的定时指示管熄灭 同时 IC 的 11－13 脚也无控制信号输出，双向晶闸管 VS1－VS3 截止，从而导致风扇自动停止运转；在风扇不定时工作时，欲停止风扇转动...
