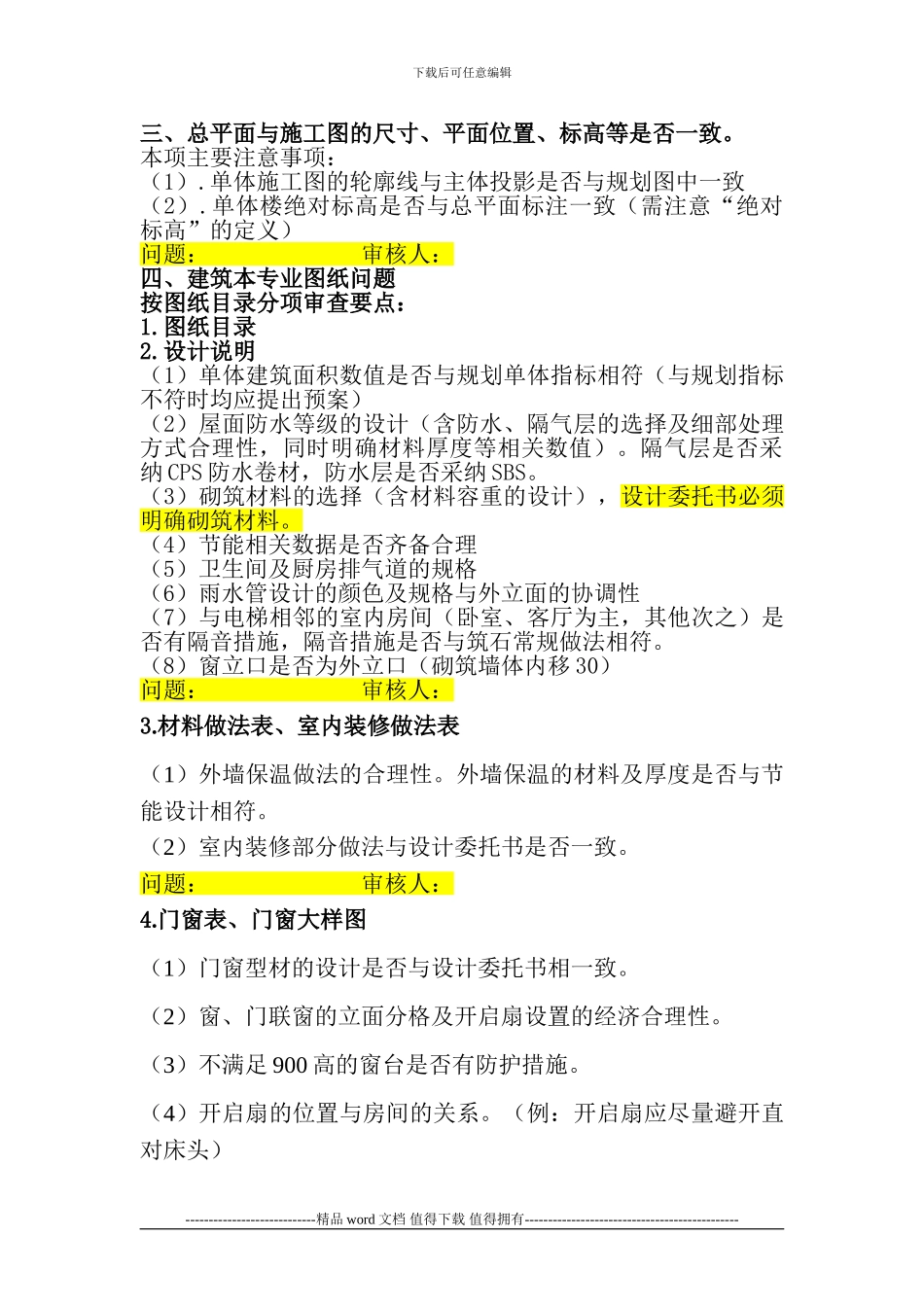

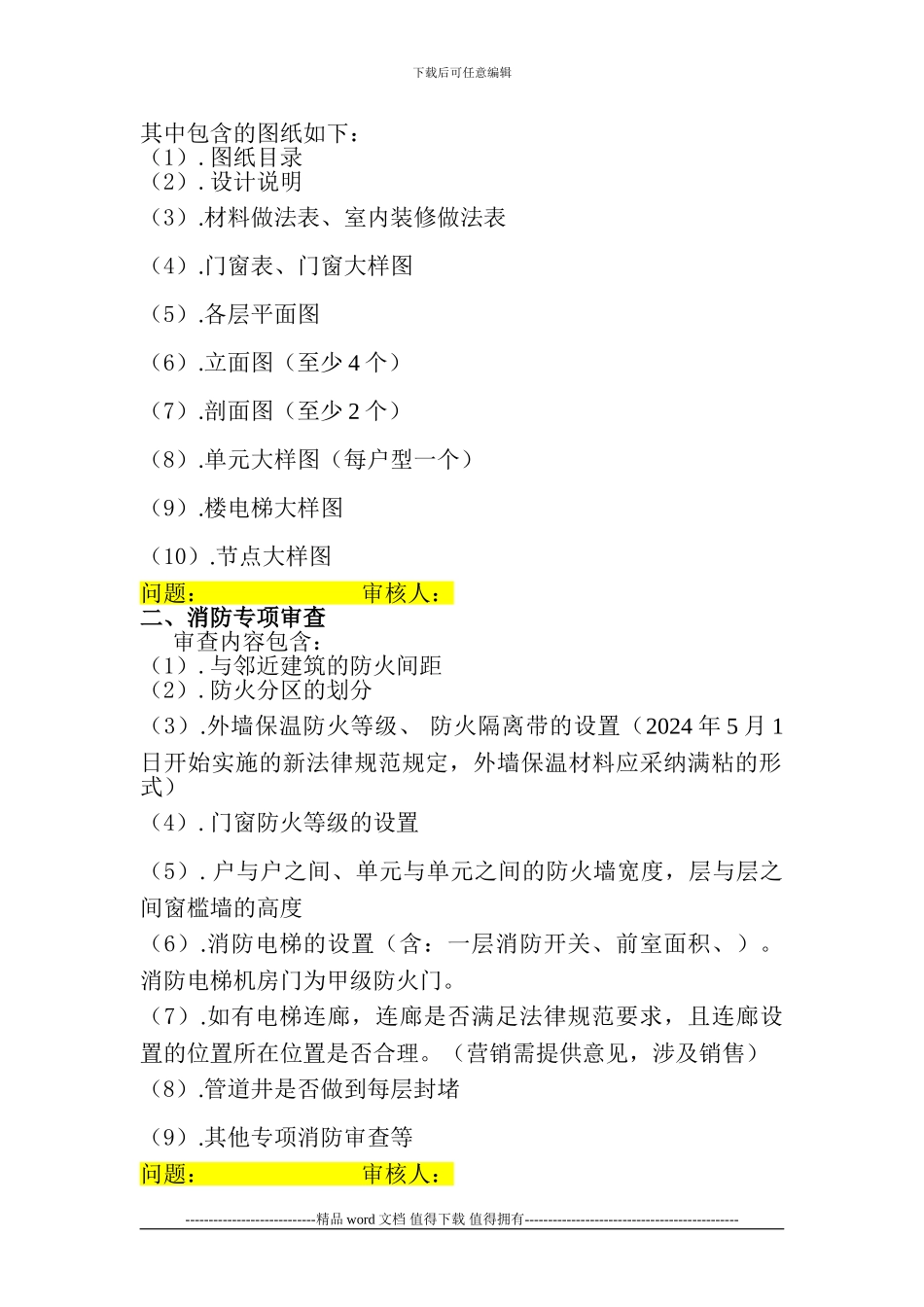

下载后可任意编辑筑石施工图审查要点建筑设计（以住宅为例）总项审查：1、施工图设计文件的完整性。2、消防专项审查。3、总平面与施工图的尺寸、平面位置、标高等是否一致。4、建筑本专业图纸问题5、建筑与结构6、建筑与水暖、电气7、综合落图其他注意事项：1. 筑石控制要点。2. 赠送部分的专项审查。（因功能更改而改动的部分形成文字，赠送部分测绘时的争议预案）3. 设计委托书必须由研发、成本、采购、项目、工程、营销共同签发，并报总经理后方可发放。4. 吉林市水务局对水泵房的设计要求：（1）泵房墙面应铺设瓷砖-------在材料做法表中审核。（2）泵房内应安装铝扣吊顶-----在材料做法表中审核。（3）安装吊装架---------------审核是否设置（应该在图中注明）（4）电气间独立设置-----------审核是否独立设置.（5）水箱间地面刷环氧漆，辅助间地面铺瓷砖--------在材料做法表中审核。问题： 审核人： 分项审查：一、施工图设计文件的完整性----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑其中包含的图纸如下：（1）.图纸目录（2）.设计说明（3）.材料做法表、室内装修做法表（4）.门窗表、门窗大样图（5）.各层平面图（6）.立面图（至少 4 个）（7）.剖面图（至少 2 个）（8）.单元大样图（每户型一个）（9）.楼电梯大样图（10）.节点大样图问题： 审核人： 二、消防专项审查审查内容包含：（1）.与邻近建筑的防火间距（2）.防火分区的划分（3）.外墙保温防火等级、 防火隔离带的设置（2024 年 5 月 1日开始实施的新法律规范规定，外墙保温材料应采纳满粘的形式）（4）. 门窗防火等级的设置（5）. 户与户之间、单元与单元之间的防火墙宽度，层与层之间窗槛墙的高度（6）.消防电梯的设置（含：一层消防开关、前室面积、）。消防电梯机房门为甲级防火门。（7）.如有电梯连廊，连廊是否满足法律规范要求，且连廊设置的位置所在位置是否合理。（营销需提供意见，涉及销售）（8）.管道井是否做到每层封堵（9）.其他专项消防审查等问题： 审核人：----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑三、总平面与施工图的尺寸、平面位置、标高等是否一致。本项主要注意事项：（1）.单体施工图的轮廓线与主体投影是否与规划图中一致（2）.单体楼绝对标高是...
