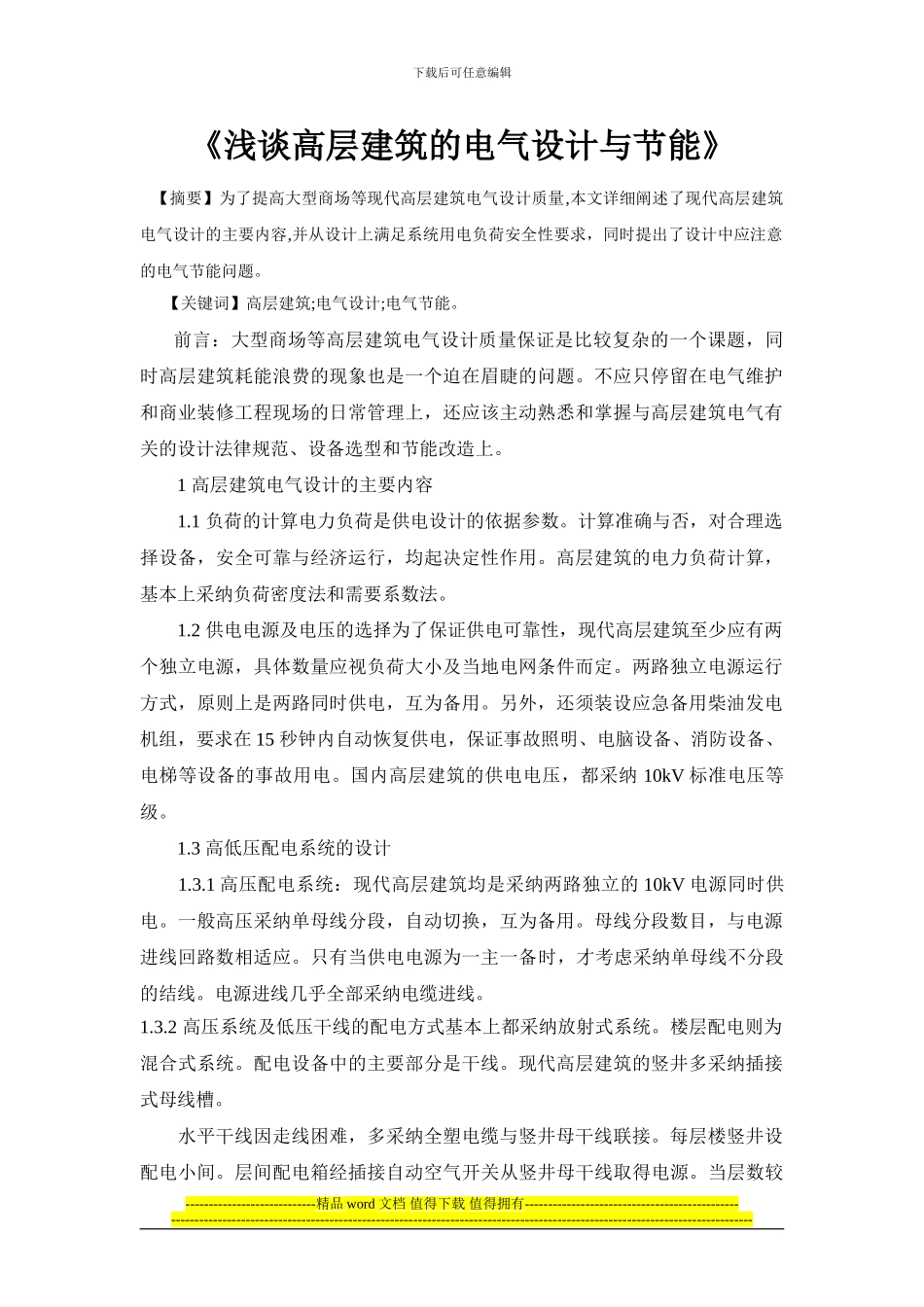

下载后可任意编辑《浅谈高层建筑的电气设计与节能》 【摘要】为了提高大型商场等现代高层建筑电气设计质量,本文详细阐述了现代高层建筑电气设计的主要内容,并从设计上满足系统用电负荷安全性要求,同时提出了设计中应注意的电气节能问题。【关键词】高层建筑;电气设计;电气节能。 前言:大型商场等高层建筑电气设计质量保证是比较复杂的一个课题,同时高层建筑耗能浪费的现象也是一个迫在眉睫的问题。不应只停留在电气维护和商业装修工程现场的日常管理上,还应该主动熟悉和掌握与高层建筑电气有关的设计法律规范、设备选型和节能改造上。 1 高层建筑电气设计的主要内容 1.1 负荷的计算电力负荷是供电设计的依据参数。计算准确与否,对合理选择设备,安全可靠与经济运行,均起决定性作用。高层建筑的电力负荷计算,基本上采纳负荷密度法和需要系数法。 1.2 供电电源及电压的选择为了保证供电可靠性,现代高层建筑至少应有两个独立电源,具体数量应视负荷大小及当地电网条件而定。两路独立电源运行方式,原则上是两路同时供电,互为备用。另外,还须装设应急备用柴油发电机组,要求在 15 秒钟内自动恢复供电,保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。国内高层建筑的供电电压,都采纳 10kV 标准电压等级。 1.3 高低压配电系统的设计 1.3.1 高压配电系统:现代高层建筑均是采纳两路独立的 10kV 电源同时供电。一般高压采纳单母线分段,自动切换,互为备用。母线分段数目,与电源进线回路数相适应。只有当供电电源为一主一备时,才考虑采纳单母线不分段的结线。电源进线几乎全部采纳电缆进线。1.3.2 高压系统及低压干线的配电方式基本上都采纳放射式系统。楼层配电则为混合式系统。配电设备中的主要部分是干线。现代高层建筑的竖井多采纳插接式母线槽。 水平干线因走线困难,多采纳全塑电缆与竖井母干线联接。每层楼竖井设配电小间。层间配电箱经插接自动空气开关从竖井母干线取得电源。当层数较----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑多负荷数较大时,一般按层数分区供电,或将变压器分散设在地下层、中间层或最顶层。1.3.3 功率因数按规定应补偿到 0.9~0.95。无功补偿都采纳集...
