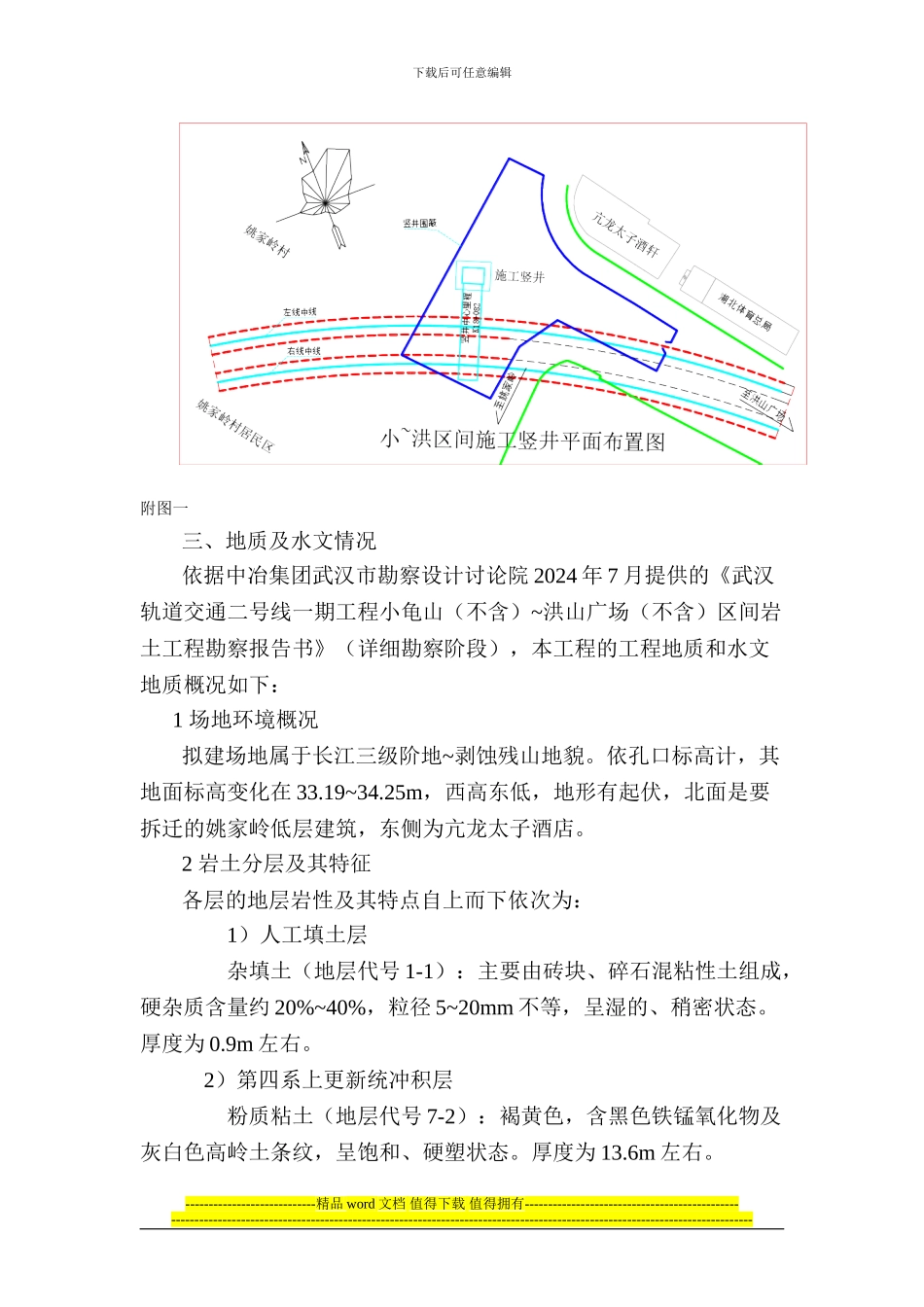

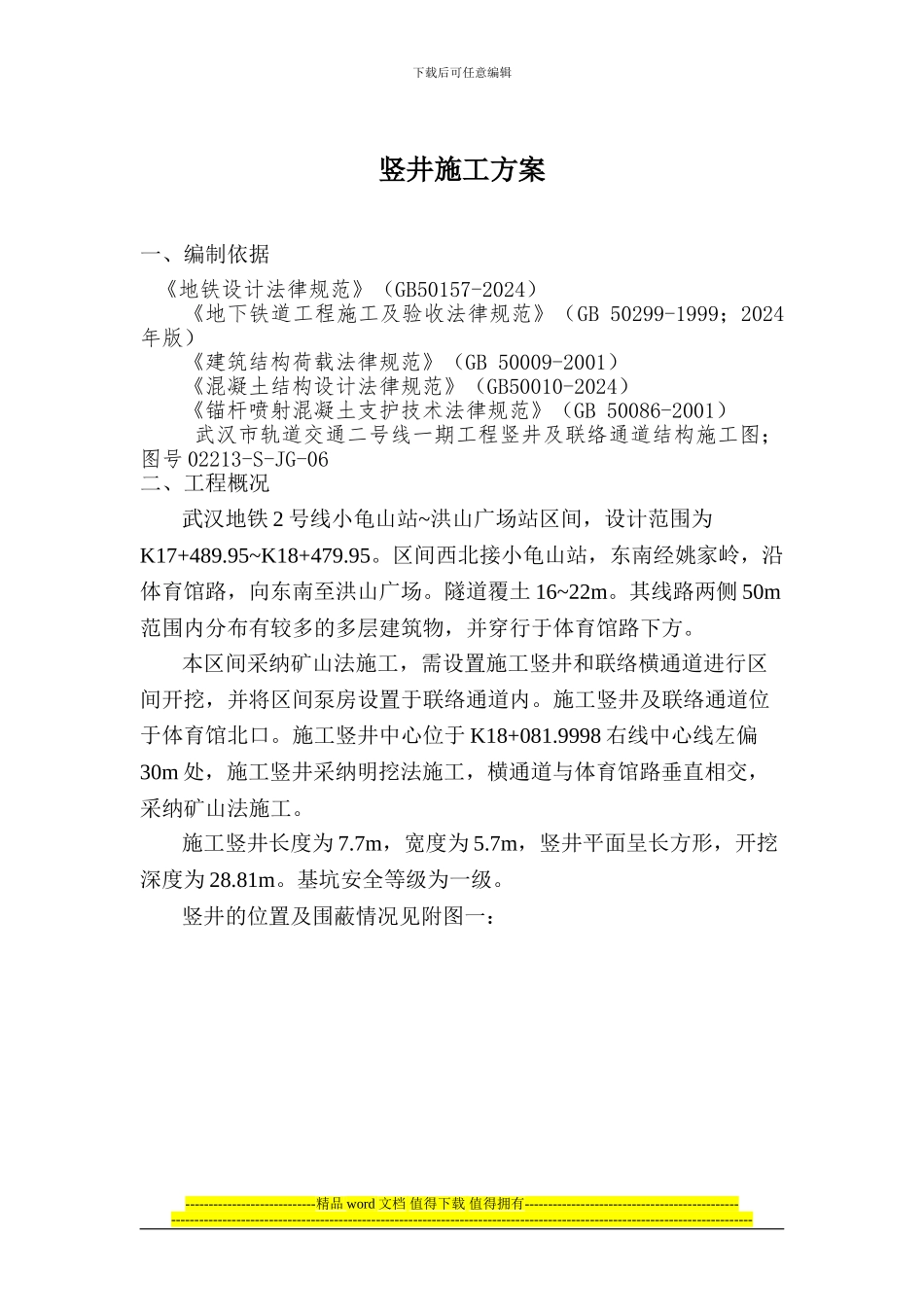

下载后可任意编辑竖井施工方案一、编制依据 《地铁设计法律规范》（GB50157-2024）《地下铁道工程施工及验收法律规范》（GB 50299-1999；2024年版）《建筑结构荷载法律规范》（GB 50009-2001）《混凝土结构设计法律规范》（GB50010-2024）《锚杆喷射混凝土支护技术法律规范》（GB 50086-2001） 武汉市轨道交通二号线一期工程竖井及联络通道结构施工图；图号 02213-S-JG-06二、工程概况 武汉地铁 2 号线小龟山站~洪山广场站区间，设计范围为K17+489.95~K18+479.95。区间西北接小龟山站，东南经姚家岭，沿体育馆路，向东南至洪山广场。隧道覆土 16~22m。其线路两侧 50m范围内分布有较多的多层建筑物，并穿行于体育馆路下方。本区间采纳矿山法施工，需设置施工竖井和联络横通道进行区间开挖，并将区间泵房设置于联络通道内。施工竖井及联络通道位于体育馆北口。施工竖井中心位于 K18+081.9998 右线中心线左偏30m 处，施工竖井采纳明挖法施工，横通道与体育馆路垂直相交，采纳矿山法施工。施工竖井长度为 7.7m，宽度为 5.7m，竖井平面呈长方形，开挖深度为 28.81m。基坑安全等级为一级。竖井的位置及围蔽情况见附图一：----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 附图一三、地质及水文情况依据中冶集团武汉市勘察设计讨论院 2024 年 7 月提供的《武汉轨道交通二号线一期工程小龟山（不含）~洪山广场（不含）区间岩土工程勘察报告书》（详细勘察阶段），本工程的工程地质和水文地质概况如下： 1 场地环境概况拟建场地属于长江三级阶地~剥蚀残山地貌。依孔口标高计，其地面标高变化在 33.19~34.25m，西高东低，地形有起伏，北面是要拆迁的姚家岭低层建筑，东侧为亢龙太子酒店。2 岩土分层及其特征各层的地层岩性及其特点自上而下依次为：1）人工填土层杂填土（地层代号 1-1）：主要由砖块、碎石混粘性土组成，硬杂质含量约 20%~40%，粒径 5~20mm 不等，呈湿的、稍密状态。厚度为 0.9m 左右。2）第四系上更新统冲积层粉质粘土（地层代号 7-2）：褐黄色，含黑色铁锰氧化物及灰白色高岭土条纹，呈饱和、硬塑状态。厚度为 13.6m 左右。----------------------------精品 word 文档 值得下载...
