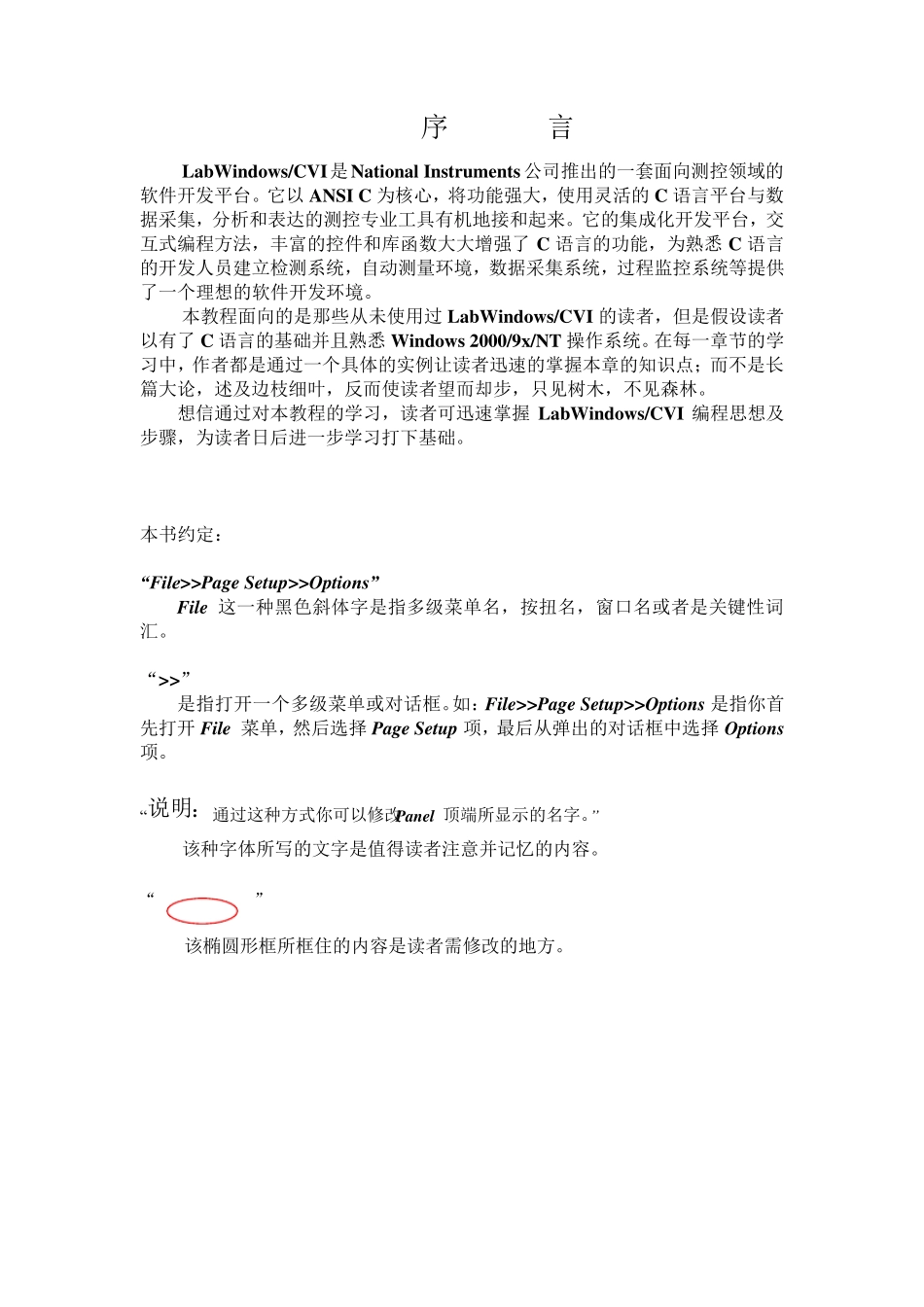

LabWindow s/CVI 基础教程 序 言 LabWindows/CVI是National Instruments 公司推出的一套面向测控领域的软件开发平台。它以 ANSI C 为核心，将功能强大，使用灵活的 C 语言平台与数据采集，分析和表达的测控专业工具有机地接和起来。它的集成化开发平台，交互式编程方法，丰富的控件和库函数大大增强了 C 语言的功能，为熟悉 C 语言的开发人员建立检测系统，自动测量环境，数据采集系统，过程监控系统等提供了一个理想的软件开发环境。 本教程面向的是那些从未使用过 LabWindows/CVI 的读者，但是假设读者以有了 C 语言的基础并且熟悉 Windows 2000/9x/NT 操作系统。在每一章节的学习中，作者都是通过一个具体的实例让读者迅速的掌握本章的知识点；而不是长篇大论，述及边枝细叶，反而使读者望而却步，只见树木，不见森林。 想信通过对本教程的学习，读者可迅速掌握LabWindows/CVI 编程思想及步骤，为读者日后进一步学习打下基础。 本书约定： “File>>Page Setu p>>Options” File 这一种黑色斜体字是指多级菜单名，按扭名，窗口名或者是关键性词汇。 “>>” 是指打开一个多级菜单或对话框。如：File>>Page Setu p>>Options 是指你首先打开 File 菜单，然后选择 Page Setu p 项，最后从弹出的对话框中选择 Options项。 “说明：通过这种方式你可以修改Panel 顶端所显示的名字。” 该种字体所写的文字是值得读者注意并记忆的内容。 “ ” 该椭圆形框所框住的内容是读者需修改的地方。 第一部分 CV I 快速入门 本部分通过编制一个简单的LabWindow s/CVI 程序，使读者对CVI 编程环境，思想及步骤有一初步的认识。 第一章 初步认识CVI 程序设计 —— 从一个例子开始 我们的第一个示例将很简单，我们所要做的是创建一个如下的图形用户界面（User Interface）。 当我们按下 Acqu ire 按扭，计算机会自动产生一个正弦波形并画在图形显示区中；当按下 Clear 按扭后则清除正弦波形；当按下 Qu it按扭后退出该程序。 现在我们就开使创建该程序。首先按下面步骤起动 CV I： 开始>>程序>>National Instru ment CVI>>CVI IDE 或者直接从桌面起动 CV I 的快捷方式，双击桌面 National Instru ment CVI 图标 当 LabWindow s/CVI 打开后你就会见到如下所示的一个空的项目（Project）窗： 第一步：创建用户界面 创建控件元素： 从 Project 窗中选择：File>>New...
