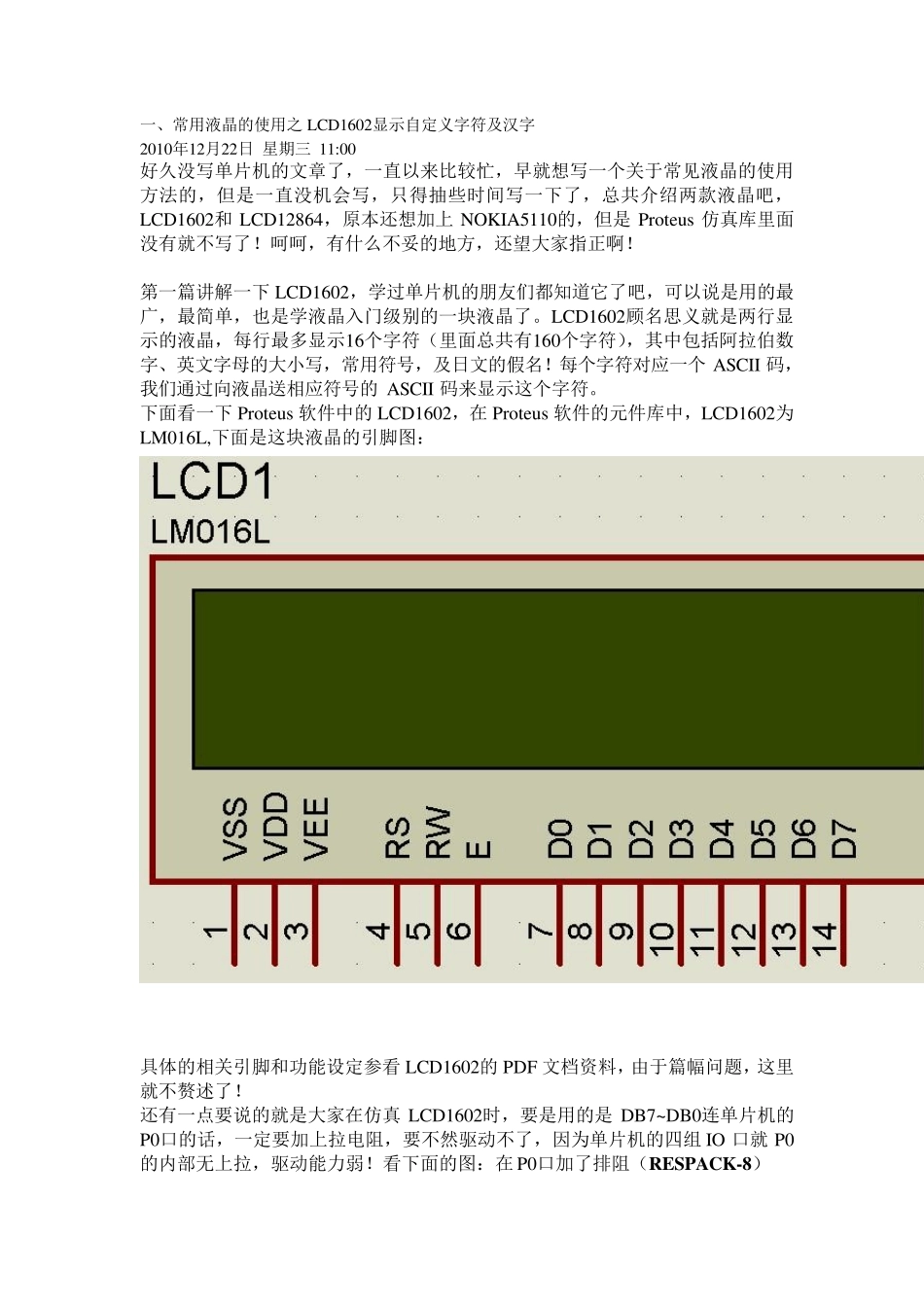

一、常用液晶的使用之 LCD1602显示自定义字符及汉字 2010年12月22日 星期三 11:00 好久没写单片机的文章了，一直以来比较忙，早就想写一个关于常见液晶的使用方法的，但是一直没机会写，只得抽些时间写一下了，总共介绍两款液晶吧，LCD1602和 LCD12864，原本还想加上 NOKIA5110的，但是 Proteus 仿真库里面没有就不写了！呵呵，有什么不妥的地方，还望大家指正啊！ 第一篇讲解一下 LCD1602，学过单片机的朋友们都知道它了吧，可以说是用的最广，最简单，也是学液晶入门级别的一块液晶了。LCD1602顾名思义就是两行显示的液晶，每行最多显示16个字符（里面总共有160个字符），其中包括阿拉伯数字、英文字母的大小写，常用符号，及日文的假名！每个字符对应一个 ASCII 码，我们通过向液晶送相应符号的 ASCII 码来显示这个字符。 下面看一下 Proteus 软件中的 LCD1602，在 Proteus 软件的元件库中，LCD1602为LM016L,下面是这块液晶的引脚图： 具体的相关引脚和功能设定参看 LCD1602的 PDF 文档资料，由于篇幅问题，这里就不赘述了！ 还有一点要说的就是大家在仿真 LCD1602时，要是用的是 DB7~DB0连单片机的P0口的话，一定要加上拉电阻，要不然驱动不了，因为单片机的四组 IO 口就 P0的内部无上拉，驱动能力弱！看下面的图：在 P0口加了排阻（RESPACK-8） 对于自带字符的显示，只需要将对应的ASCII 码写入LCD 中显示即可，这个是每个人开始学习液晶最开始要学会的了，看看数据手册，写写程序，想必大家都会了，这里就不做介绍，本篇着重讲解一下怎样自定义显示字符，比如显示自定的字符、显示汉字等等这些！ 要显示我们自定义的字符，就要用到 LCD 中的CGRAM 存储器（character generate RAM），而我们之前用的显示自带的字符用到的是DDRAM，两个是不同的。看液晶手册我们知道，CGRAM 的容量是64个字节，而一个字符是8个字节，所以一共能显示8个自定义的字符。内部常用字符的显示是从0x20开始的，0x00 ~ 0x0F是专门留给自定义字符显示用的，0x00~0x07和0x80~0x0F 显示的内容是一样的，也 就是说 0x00=0x08,0x01=0x09 ，以 此 类 推 。 CGRAM 共 128 个位 ，地 址 是0x40~0x7F，128/8=16正好对应的是0x00~0x0F 共16个，刚才说了，0x00与0x08对应，0x01与0x09对应，共16个，这并不矛盾！说了这么多，那么怎样显示一个自定义字符呢？ 首先我们要清楚 LCD1602显示字符的点阵大小，眼力好的可...
