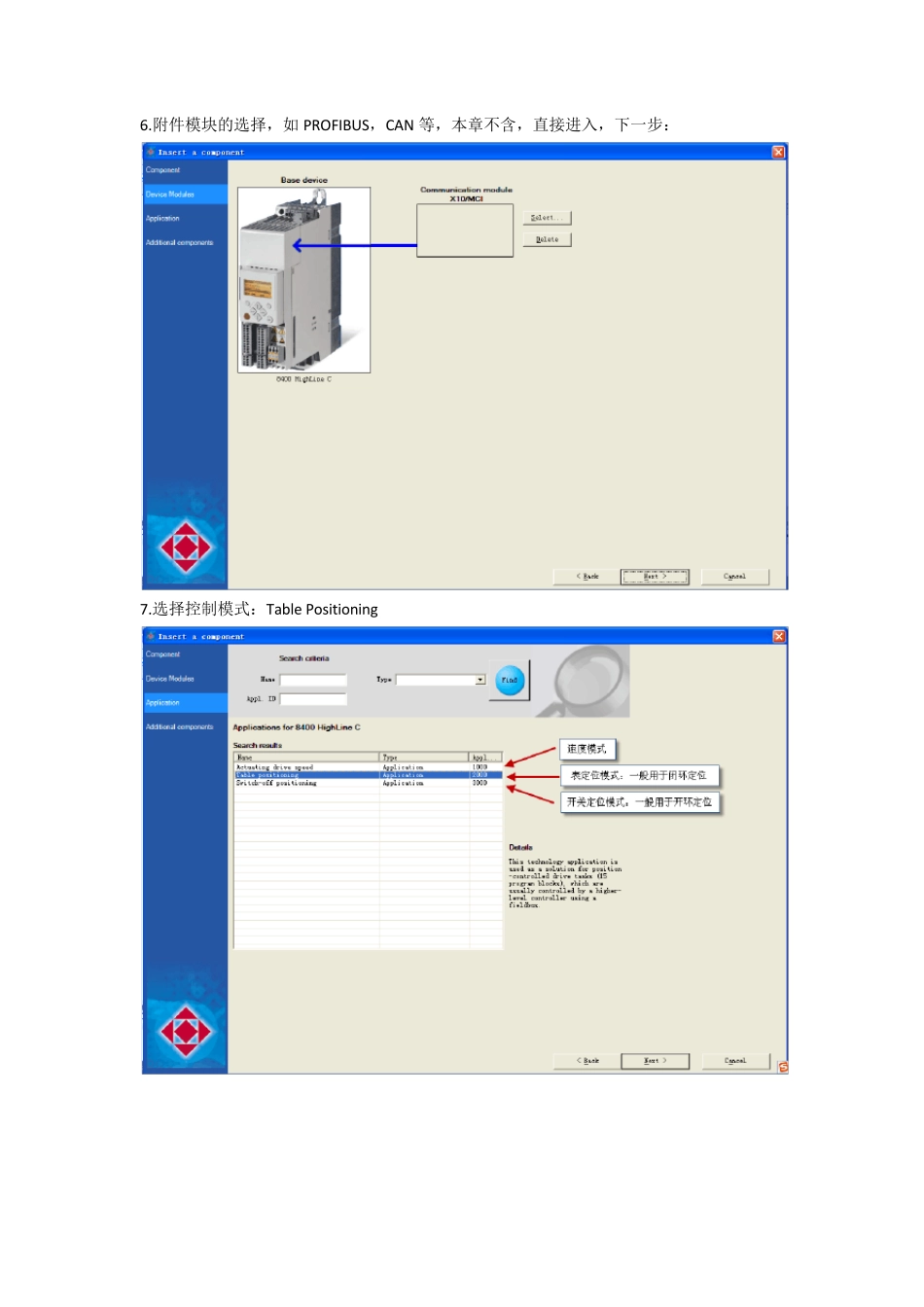

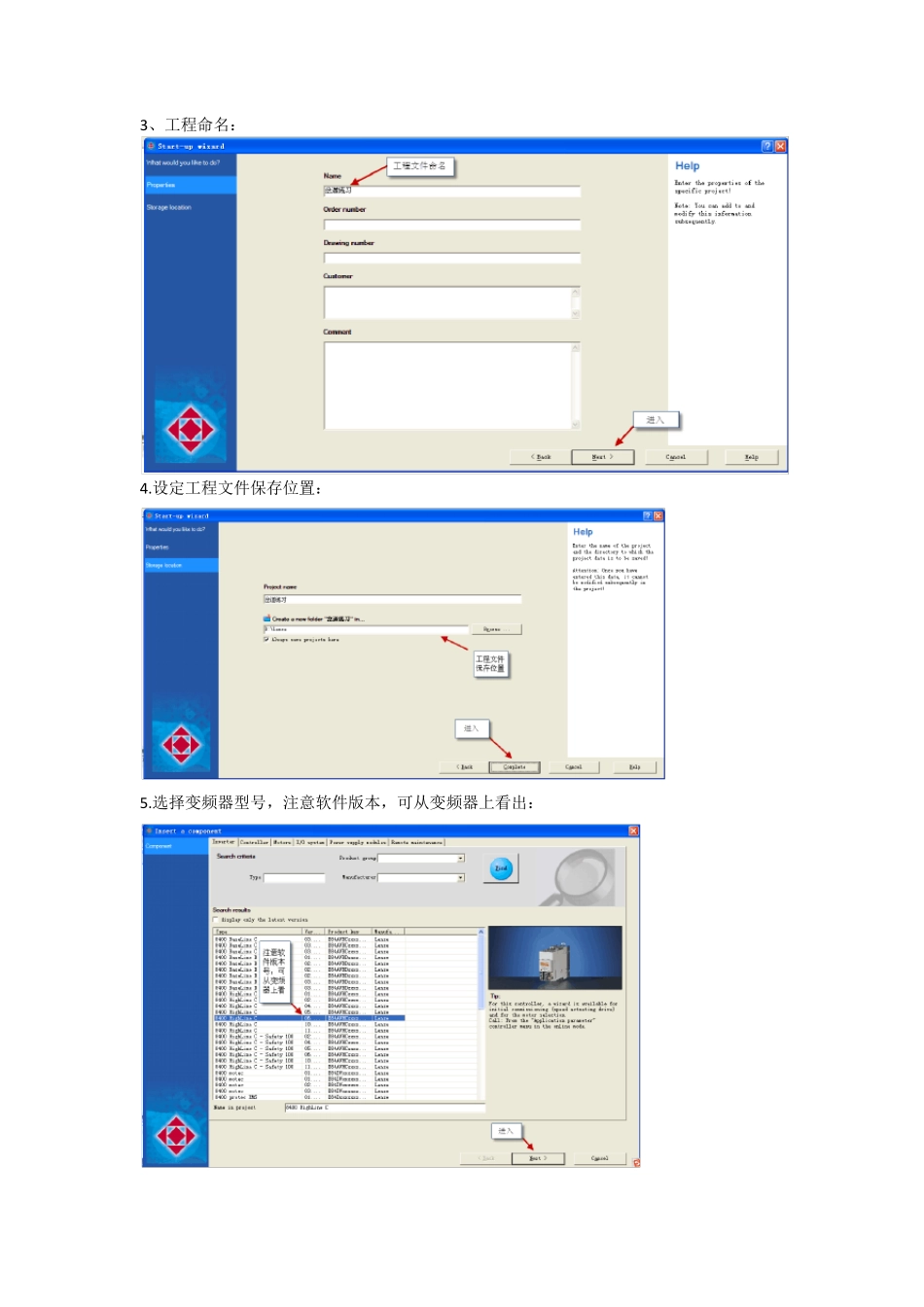

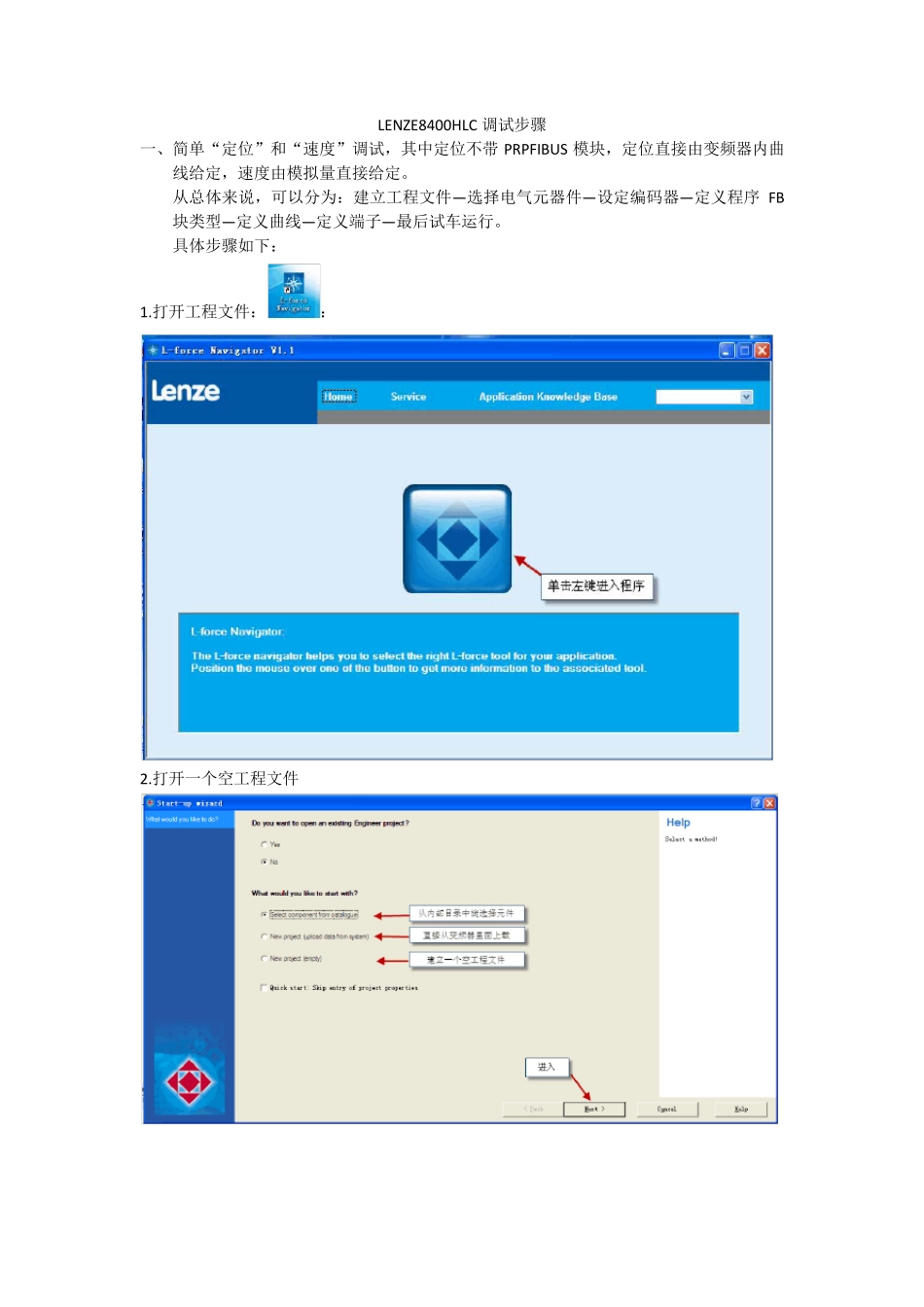

LENZE8400HLC 调试步骤 一、简单“定位”和“速度”调试，其中定位不带 PRPFIBUS 模块，定位直接由变频器内曲线给定，速度由模拟量直接给定。 从总体来说，可以分为：建立工程文件— 选择电气元器件— 设定编码器— 定义程序 FB块类型— 定义曲线— 定义端子— 最后试车运行。 具体步骤如下： 1.打开工程文件：： 2.打开一个空工程文件 3、工程命名： 4.设定工程文件保存位置： 5.选择变频器型号，注意软件版本，可从变频器上看出： 6.附件模块的选择，如PROFIBUS，CAN 等，本章不含，直接进入，下一步： 7.选择控制模式：Table Positioning 8．电机、减速机的设定、选择。注意，LENZE 电机编码有时会在同一电机上面存在好几个编码，可按照实际电机接线和功能应用上选择合适的编码。看不出电机编码的可以从功率范围内搜索和电机铭牌参数一致的电机： 9、进入程序主画面，设定电机机构相关参数，大齿轮转1 圈为3600U NITS，精度0.1°： 编码器设定： 注意：如果电机为非LENZE 电机，则可按照以下步骤进行修改： 修改电机参数点击 点击OK,可进入参数修改界面 电机识别 （会弹出上使能界面，点击使能就 OK） 11、FB 功能级别设定为：Free interconnection 12：旋转归零设定，注意归零模式的归零原点（Bhomemark）点系统默认为 DI3，在画线路图之时也尽量选择 DI3，归零原点的接入只可采用变频器的 DI 端子，不可用虚拟位启动（如PROFIBUS 控制字的位）。在设定系统原点上也可以通过 MCKinterface-1 功能块的 bposset 进行置位，但不可当成归零检测开关点，因为走任何曲线之时，当系统检测到这点，均会停车并将该点设置为零。 13、曲线设定，主要设定曲线的功能，速度模式（follow ing）、归零模式（homing）、点动模式（manjog）、定位模式（position）。在走定位之前，必须先归零，否则定位模式不会启动，曲线文件选择中有 1、2、4、8，那么 3#曲线的选择则为 1、2 同时启动，1+2=3。 14：变频器的端子功能设定： 15：参数下载到变频器，注意的是。在调试过程中，先另外备份参数，在修改FB 功能块时，有时即使没有保存参数到变频器，但变频器系统也会自动存入，这和当初讲的只要不保存到变频器，断电后会恢复前次保存的内容有所区别，调试过程中，自己也可尝试一下保存功能。 ` 16、设定完成后，可手动在如下编程面板上操作，也可直接通过PLC 控制，在控制过程中，监控运行状态按以下画...
