LN2000分散控制系统算法块手册3逻辑功能VIP免费

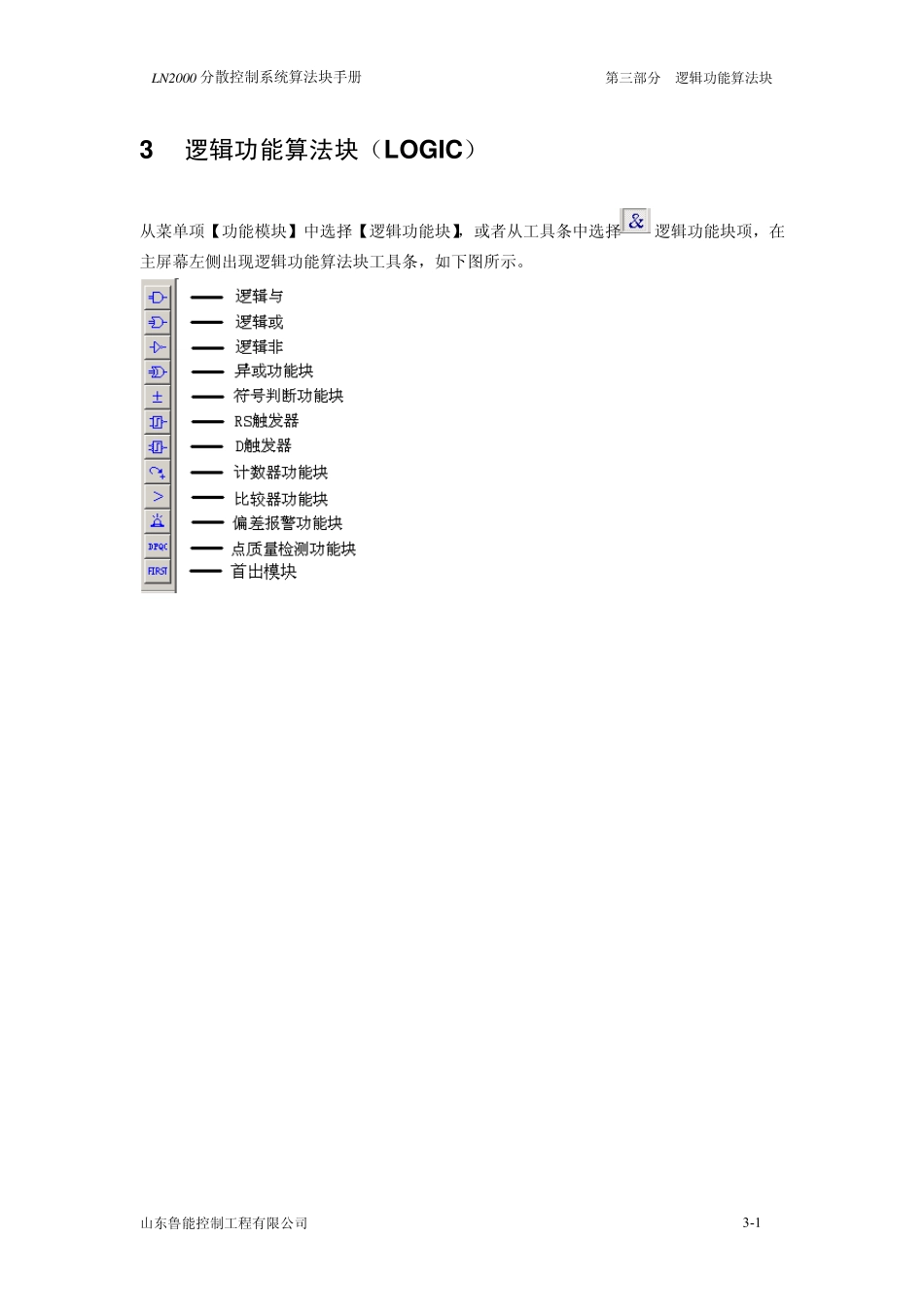

LN2000分散控制系统算法块手册3逻辑功能_第1页
1/17

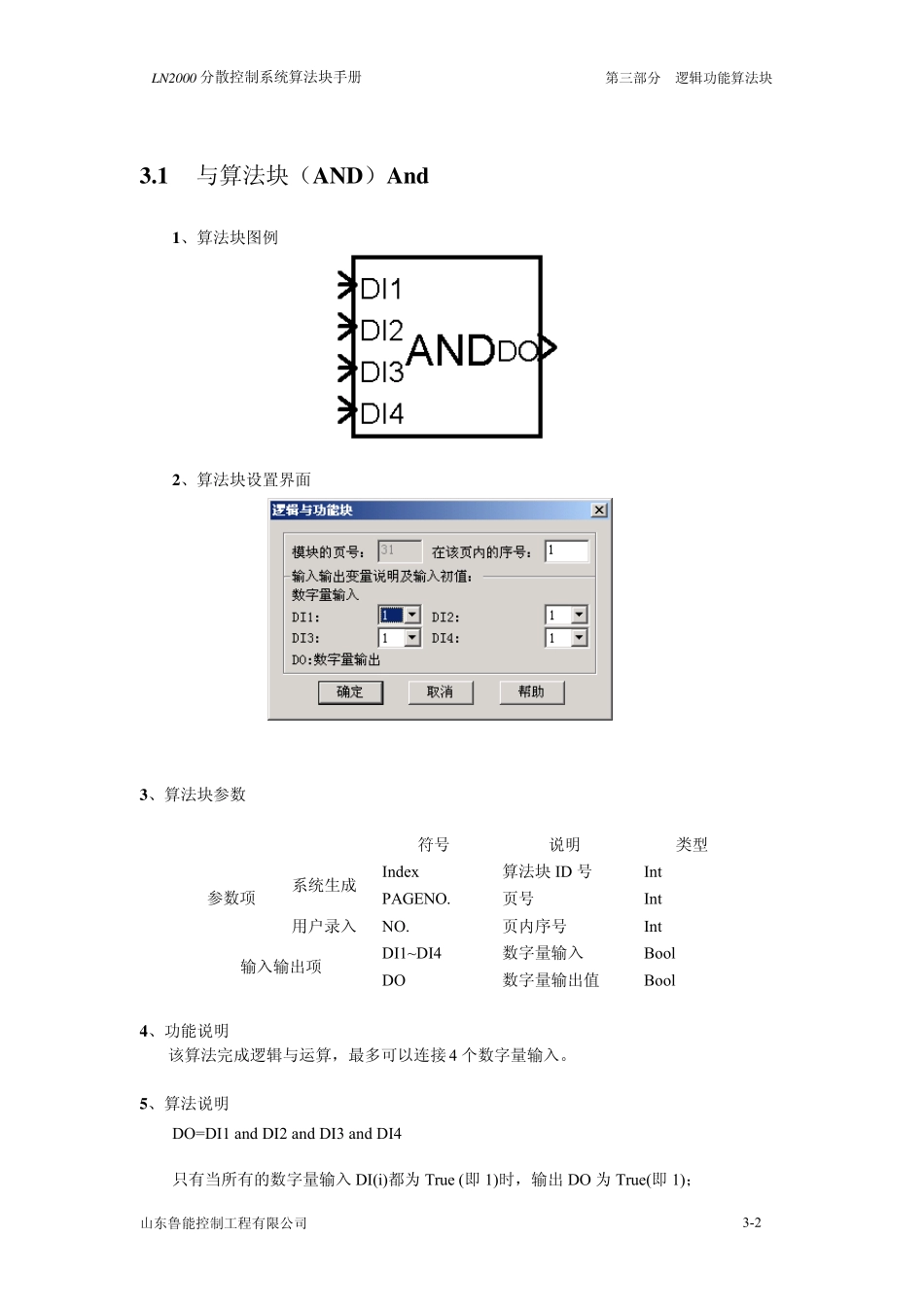

LN2000分散控制系统算法块手册3逻辑功能_第2页
2/17

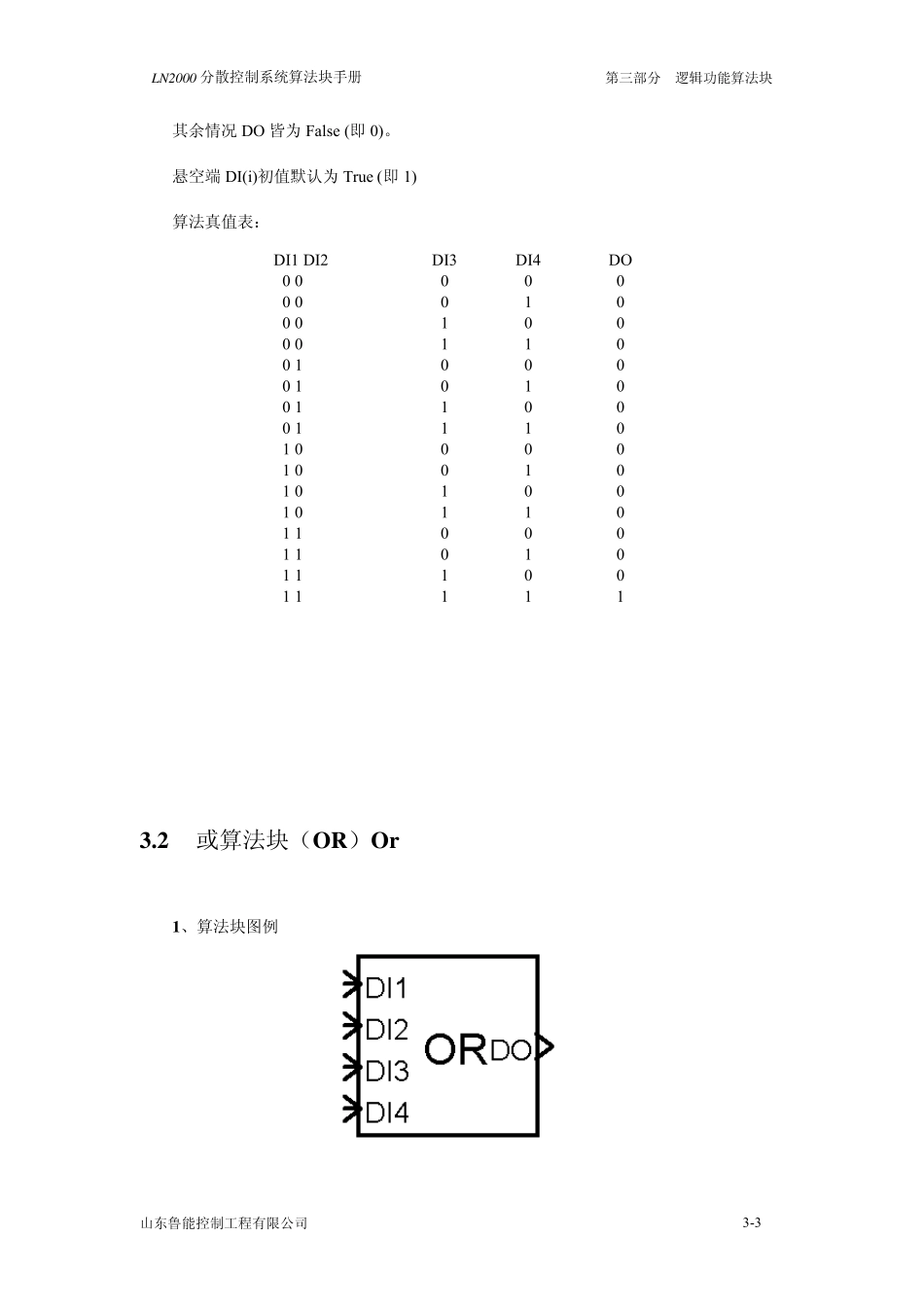

LN2000分散控制系统算法块手册3逻辑功能_第3页
3/17
LN2000 分散控制系统算法块手册 第三部分 逻辑功能算法块 3 逻辑功能算法块(LO GIC) 从菜单项【功能模块】中选择【逻辑功能块】,或者从工具条中选择逻辑功能块项,在主屏幕左侧出现逻辑功能算法块工具条,如下图所示。 山东鲁能控制工程有限公司 3-1 LN2000 分散控制系统算法块手册 第三部分 逻辑功能算法块 3.1 与算法块(AND)And 1、算法块图例 2、算法块设置界面 3、算法块参数 符号 说明 类型 Index 算法块ID 号 Int 系统生成 PAGENO. 页号 Int 参数项 用户录入 NO. 页内序号 Int DI1~DI4 数字量输入 Bool 输入输出项 DO 数字量输出值 Bool 4、功能说明 该算法完成逻辑与运算,最多可以连接 4 个数字量输入。 5、算法说明 DO=DI1 and DI2 and DI3 and DI4 只有当所有的数字量输入 DI(i)都为 True (即 1)时,输出 DO 为 True(即 1); 山东鲁能控制工程有限公司 3-2 LN2000 分散控制系统算法块手册 第三部分 逻辑功能算法块 其余情况DO 皆为False (即0)。 悬空端DI(i)初值默认为True (即1) 算法真值表: DI1 DI2 DI3 DI4 DO 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 1 1 0 0 1 0 0 0 0 1 0 1 0 0 1 1 0 0 0 1 1 1 0 1 0 0 0 0 1 0 0 1 0 1 0 1 0 0 1 0 1 1 0 1 1 0 0 0 1 1 0 1 0 1 1 1 0 0 1 1 1 1 1 3.2 或算法块(OR)Or 1、算法块图例 山东鲁能控制工程有限公司 3-3 LN2000 分散控制系统算法块手册 第三部分 逻辑功能算法块 2 、算法块设置界面 3 、算法块参数 符号 说明 类型 Index 算法块ID 号Int 系统生成 PAGENO. 页号 Int 参数项 用户录入 NO. 页内序号 Int DI1~DI4 数字量输入 Bool 输入输出项 DO 数字量输出 Bool 4 、功能说明 该算法完成逻辑或运算,最多可以连接 4 个数字量输入。 5 、算法说明 DO=DI1 or DI2 or DI3 or DI4 只要有一个数字量输入 DI(i)为 True ( 即 1)时,输出 DO 为 True(即 1);否则输出 DO 为False (即 0)。 悬空端 DI(i)初值默认为 False (0) 算法真值表: DI1 DI2 DI3 DI4 DO 0 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 1 0 1 0 0 1 0 1 0 1 1 0 1 1 0 1 0 1 1 1 1 1 0 0 0 1 1 0 0 1 1 1 0 1 0 1 1 0...
