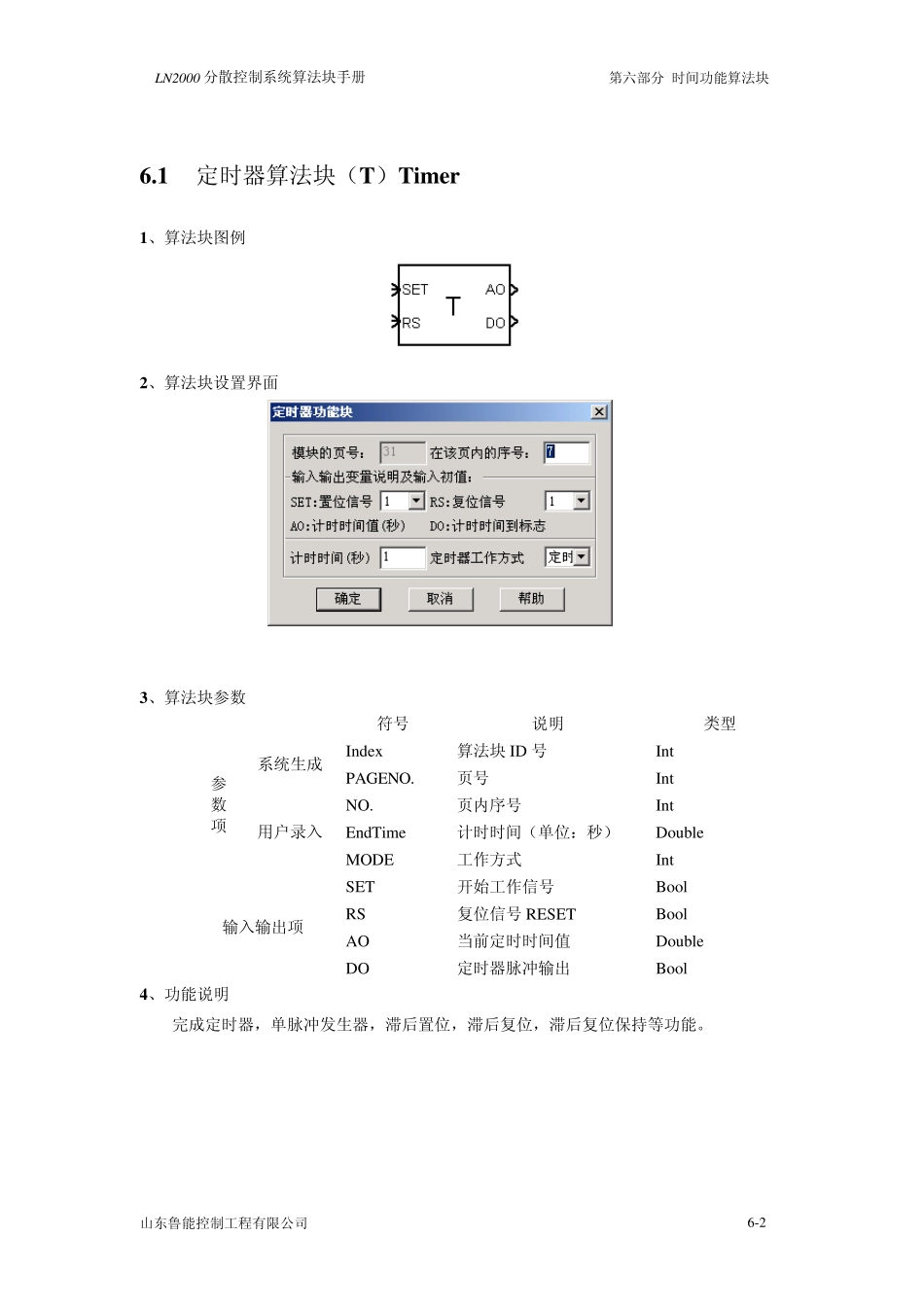

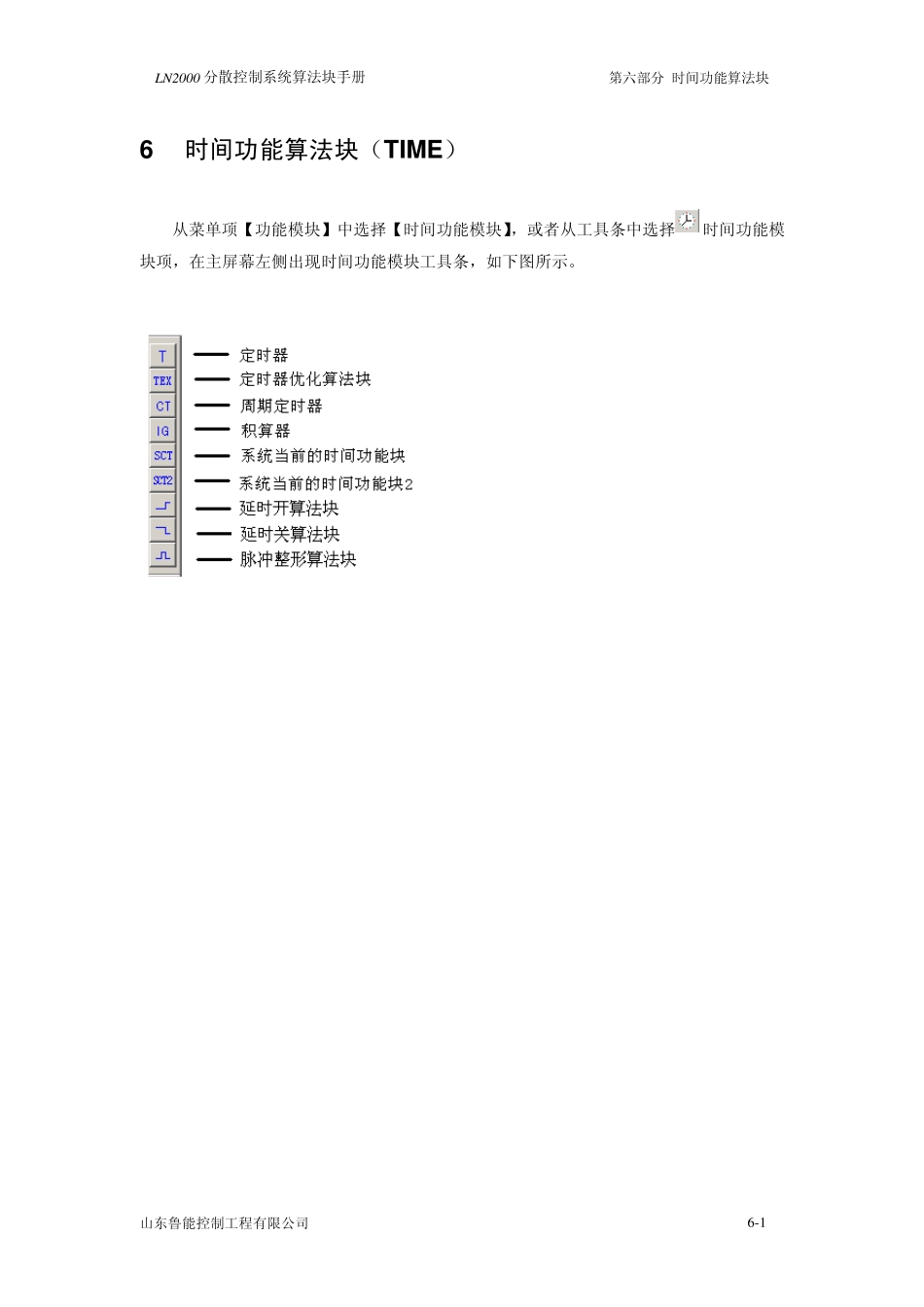

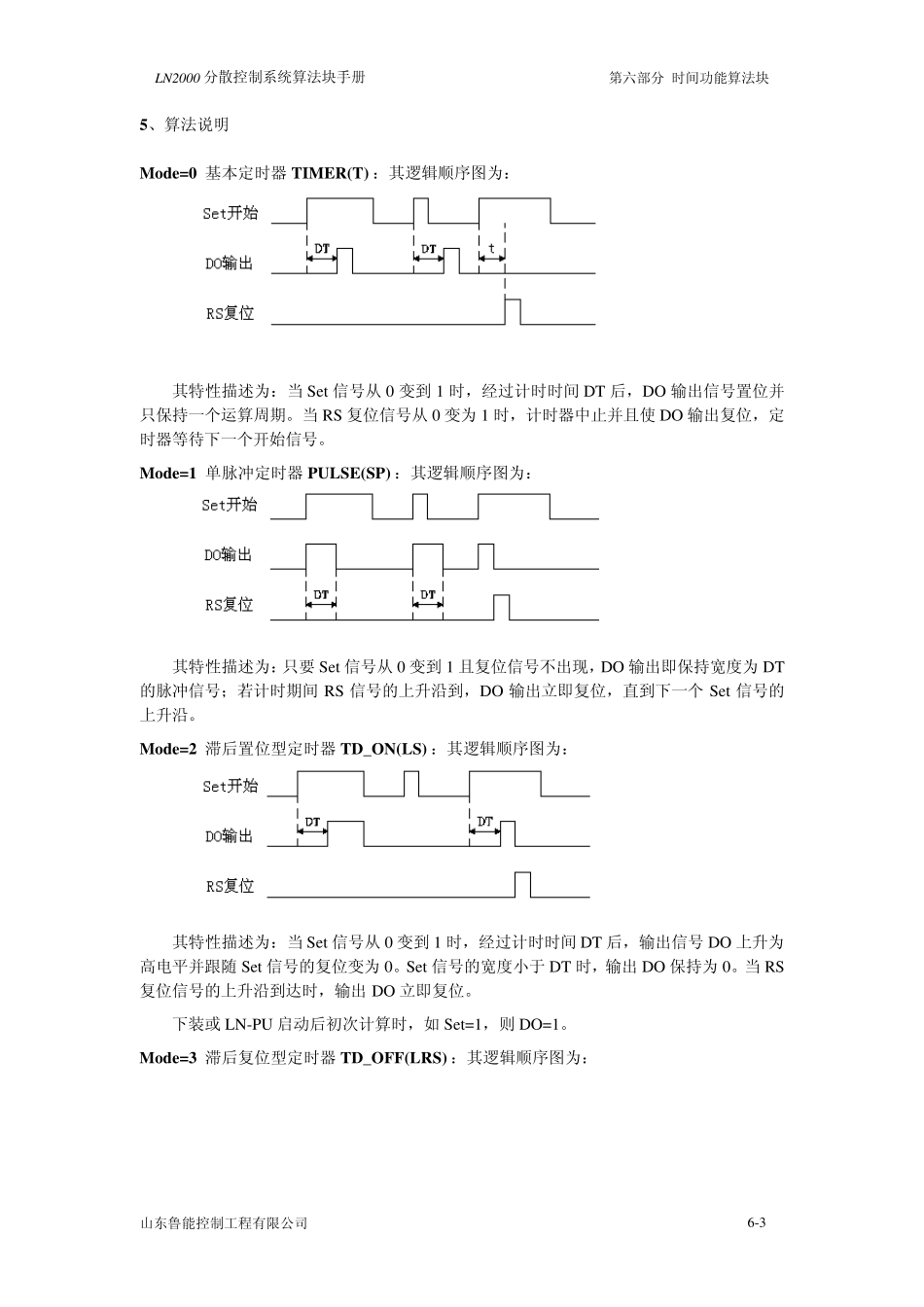

LN2000 分散控制系统算法块手册 第六部分 时间功能算法块 6 时间功能算法块（TIME） 从菜单项【功能模块】中选择【时间功能模块】，或者从工具条中选择时间功能模块项，在主屏幕左侧出现时间功能模块工具条，如下图所示。 山东鲁能控制工程有限公司 6 -1 LN2000 分散控制系统算法块手册 第六部分 时间功能算法块 6.1 定时器算法块（T）Timer 1、算法块图例 2、算法块设置界面 3、算法块参数 符号 说明 类型 Index 算法块ID 号 Int 系统生成 PAGENO. 页号 Int NO. 页内序号 Int EndTime 计时时间（单位：秒） Dou ble 参 数 项 用户录入 MODE 工作方式 Int SET 开始工作信号 Bool RS 复位信号 RESET Bool AO 当前定时时间值 Dou ble 输入输出项 DO 定时器脉冲输出 Bool 4、功能说明 完成定时器，单脉冲发生器，滞后置位，滞后复位，滞后复位保持等功能。 山东鲁能控制工程有限公司 6-2 LN2000 分散控制系统算法块手册 第六部分 时间功能算法块 5、算法说明 Mode=0 基本定时器 TIMER(T) ：其逻辑顺序图为： 其特性描述为：当 Set信号从 0 变到 1 时，经过计时时间DT 后，DO 输出信号置位并只保持一个运算周期。当 RS 复位信号从 0 变为 1 时，计时器中止并且使 DO 输出复位，定时器等待下一个开始信号。 Mode=1 单脉冲定时器 PULSE(SP) ：其逻辑顺序图为： 其特性描述为：只要 Set信号从 0 变到 1 且复位信号不出现，DO 输出即保持宽度为 DT的脉冲信号；若计时期间RS 信号的上升沿到，DO 输出立即复位，直到下一个 Set 信号的上升沿。 Mode=2 滞后置位型定时器 TD_ON(LS) ：其逻辑顺序图为： 其特性描述为：当 Set信号从 0 变到 1 时，经过计时时间DT 后，输出信号 DO 上升为高电平并跟随 Set信号的复位变为 0。Set信号的宽度小于 DT 时，输出 DO 保持为 0。当 RS复位信号的上升沿到达时，输出 DO 立即复位。 下装或 LN-PU 启动后初次计算时，如 Set=1，则 DO=1。 Mode=3 滞后复位型定时器 TD_OFF(LRS) ：其逻辑顺序图为： 山东鲁能控制工程有限公司 6-3 LN2000 分散控制系统算法块手册 第六部分 时间功能算法块 其特性描述为：当Set信号从0 变到1 时，输出DO 跟随到1，在输出DO 未被复位前，则在最后一个Set信号的下降沿延时DT 后，输出DO 才被复位。RS 复位信号的上升沿一到，输出DO 立...
