Matlab画瀑布图,福利叶变换,频谱图代码VIP免费

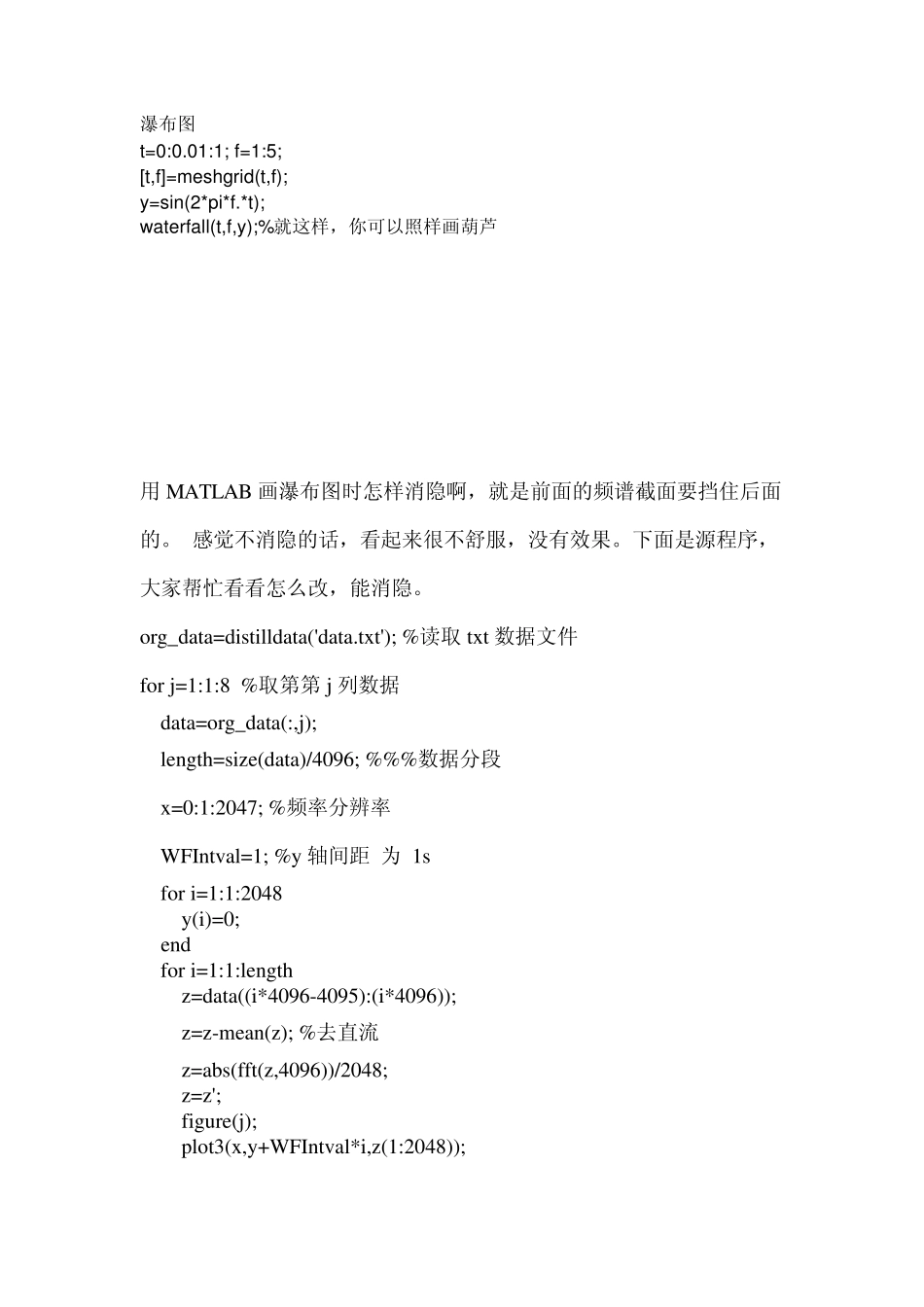

Matlab画瀑布图,福利叶变换,频谱图代码_第1页
1/6

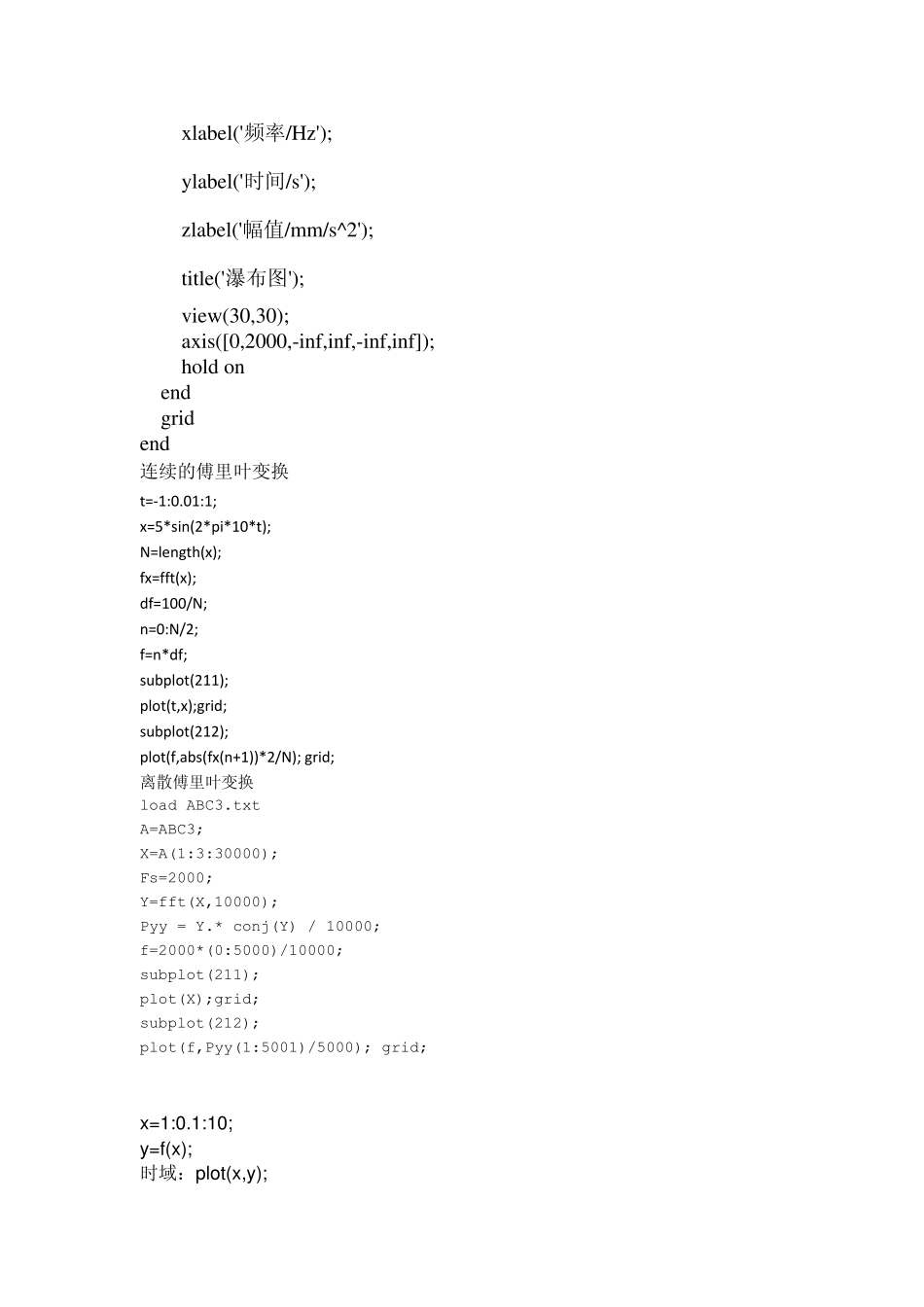

Matlab画瀑布图,福利叶变换,频谱图代码_第2页
2/6

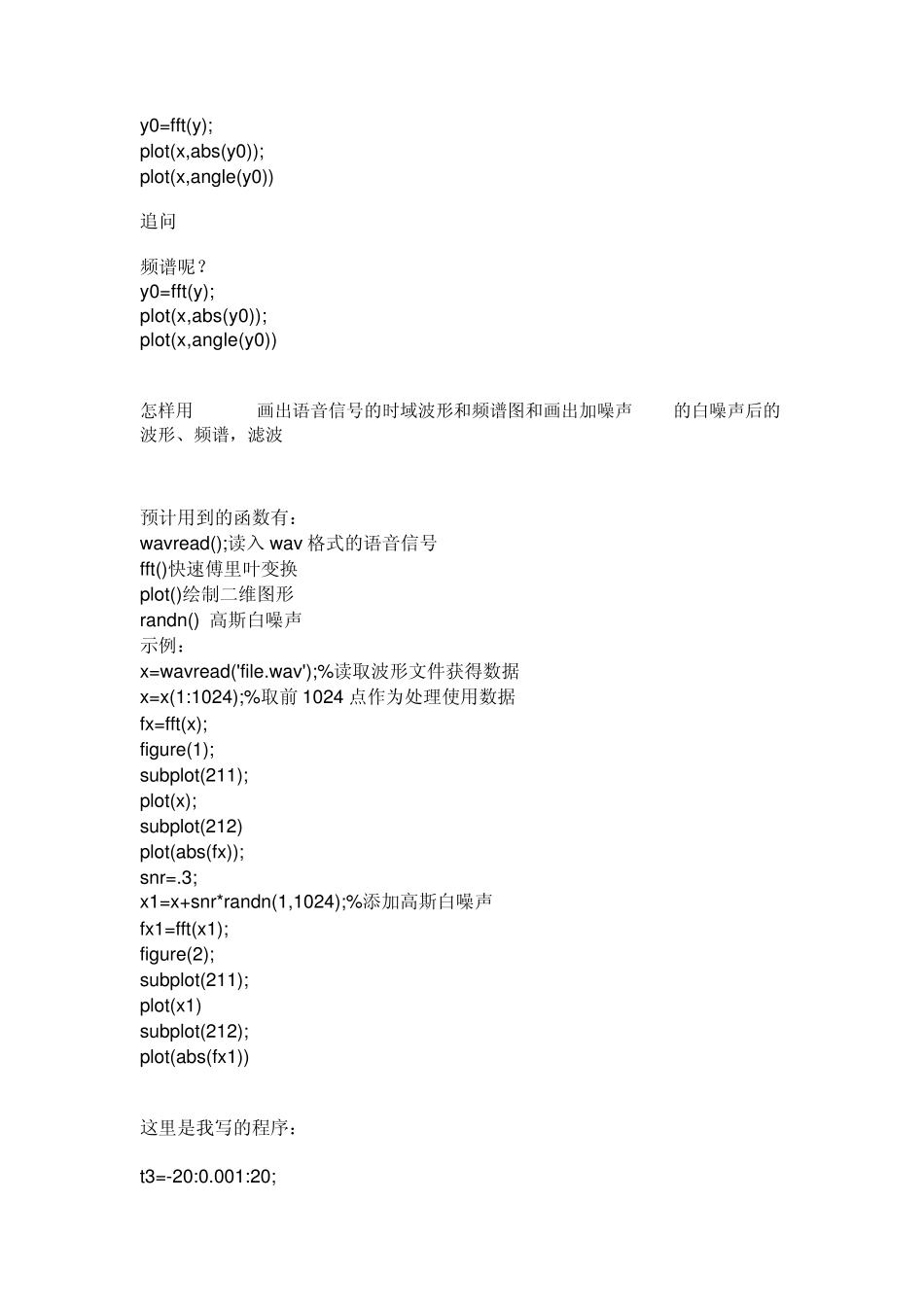

Matlab画瀑布图,福利叶变换,频谱图代码_第3页
3/6
瀑布图 t=0:0.01:1; f=1:5; [t,f]=meshgrid(t,f); y=sin(2*pi*f.*t); waterfall(t,f,y);%就这样,你可以照样画葫芦 xlabel('t');ylabel('f');zlabel('y'); x = 1:24; y = 1:3; [x_grid,y_grid] = meshgrid(x,y); z = sin(2*pi/10*x_grid+pi*y_grid/3); waterfall(x,y,z); colorbar 用MATLAB 画瀑布图时怎样消隐啊,就是前面的频谱截面要挡住后面的。 感觉不消隐的话,看起来很不舒服,没有效果。下面是源程序,大家帮忙看看怎么改,能消隐。 org_data=distilldata('data.txt'); %读取 txt 数据文件 for j=1:1:8 %取第第 j 列数据 data=org_data(:,j); length=size(data)/4096; %%%数据分段 x=0:1:2047; %频率分辨率 WFIntval=1; %y 轴间距 为 1s for i=1:1:2048 y(i)=0; end for i=1:1:length z=data((i*4096-4095):(i*4096)); z=z-mean(z); %去直流 z=abs(fft(z,4096))/2048; z=z'; figure(j); plot3(x,y+WFIntval*i,z(1:2048)); xlabel('频率/Hz'); ylabel('时间/s'); zlabel('幅值/mm/s^2'); title('瀑布图'); view(30,30); axis([0,2000,-inf,inf,-inf,inf]); hold on end grid end 连续的傅里叶变换 t=-1:0.01:1; x=5*sin(2*pi*10*t); N=length(x); fx=fft(x); df=100/N; n=0:N/2; f=n*df; subplot(211); plot(t,x);grid; subplot(212); plot(f,abs(fx(n+1))*2/N); grid; 离散傅里叶变换 load ABC3.txt A=ABC3; X=A(1:3:30000); Fs=2000; Y=fft(X,10000); Pyy = Y.* conj(Y) / 10000; f=2000*(0:5000)/10000; subplot(211); plot(X);grid; subplot(212); plot(f,Pyy(1:5001)/5000); grid; x =1:0.1:10; y =f(x ); 时域:plot(x ,y ); y0=fft(y); plot(x,abs(y0)); plot(x,angle(y0)) 追问 频谱呢? y0=fft(y); plot(x,abs(y0)); plot(x,angle(y0)) 怎样用matlab画出语音信号的时域波形和频谱图和画出加噪声-3db的白噪声后的波形、频谱,滤波 预计用到的函数有: wavread();读入 wav 格式的语音信号 fft()快速傅里叶变换 plot()绘制二维图形 randn() 高斯白噪声 示例: x=wavread('file.wav');%读取波形文件获得数据 x=x(1:1024);%取前 1024 点作为处理使用数据 fx=fft(x); figure(1); subplot(211); plot(x); subplot(212) plot(abs(fx)); snr=.3; x1=x+snr*randn(1,1024);%添加高斯白噪声 fx1=f...
