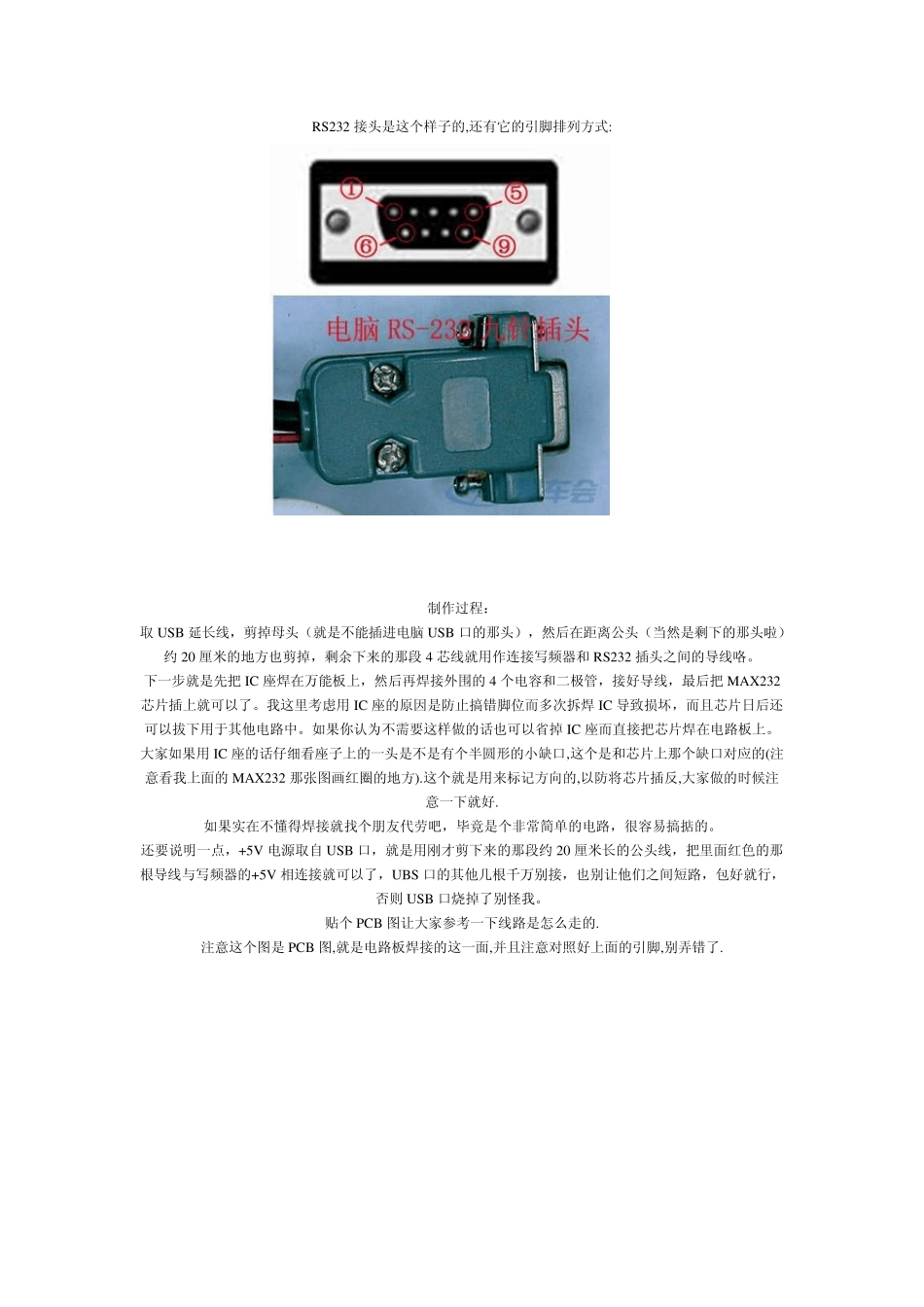

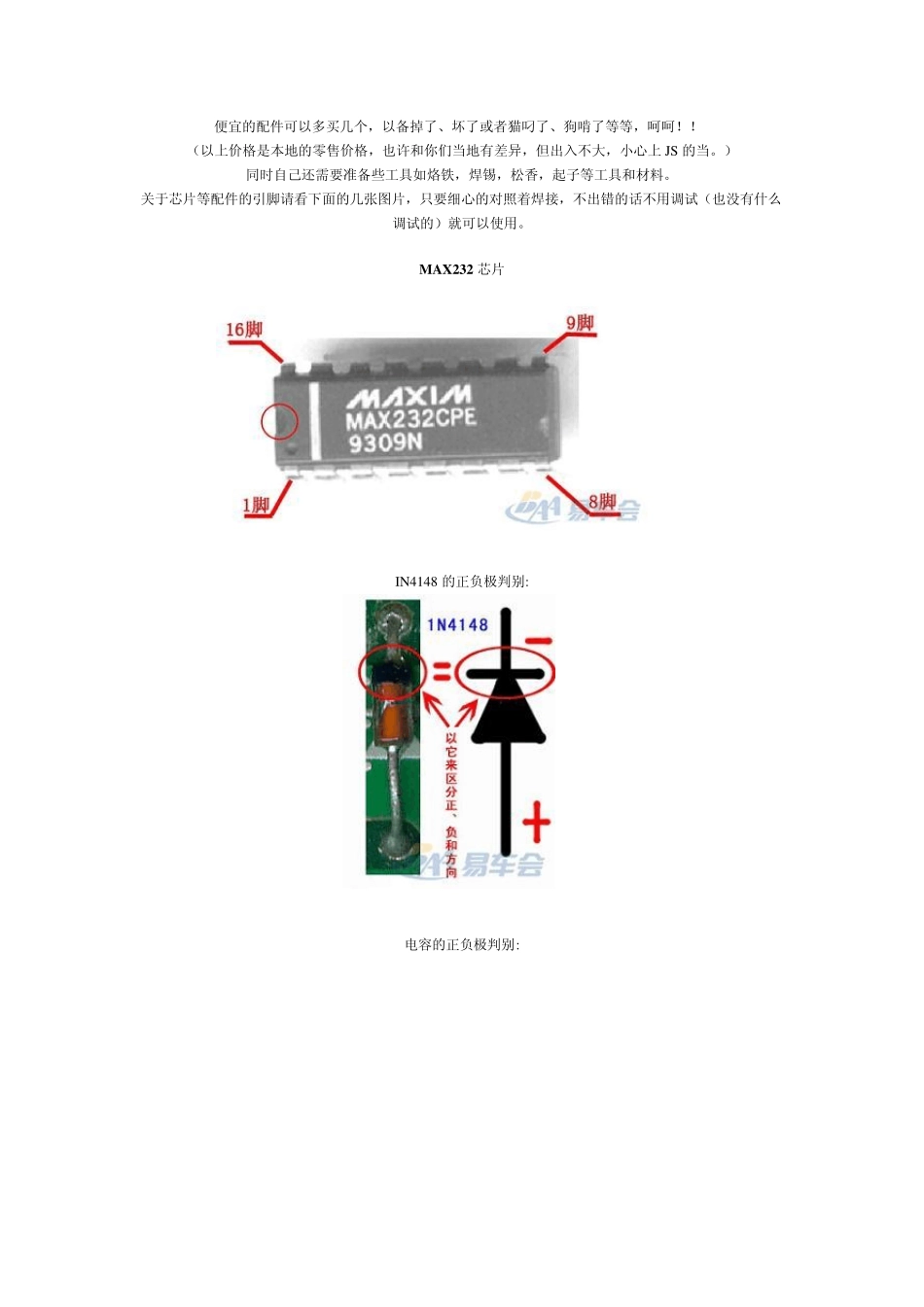

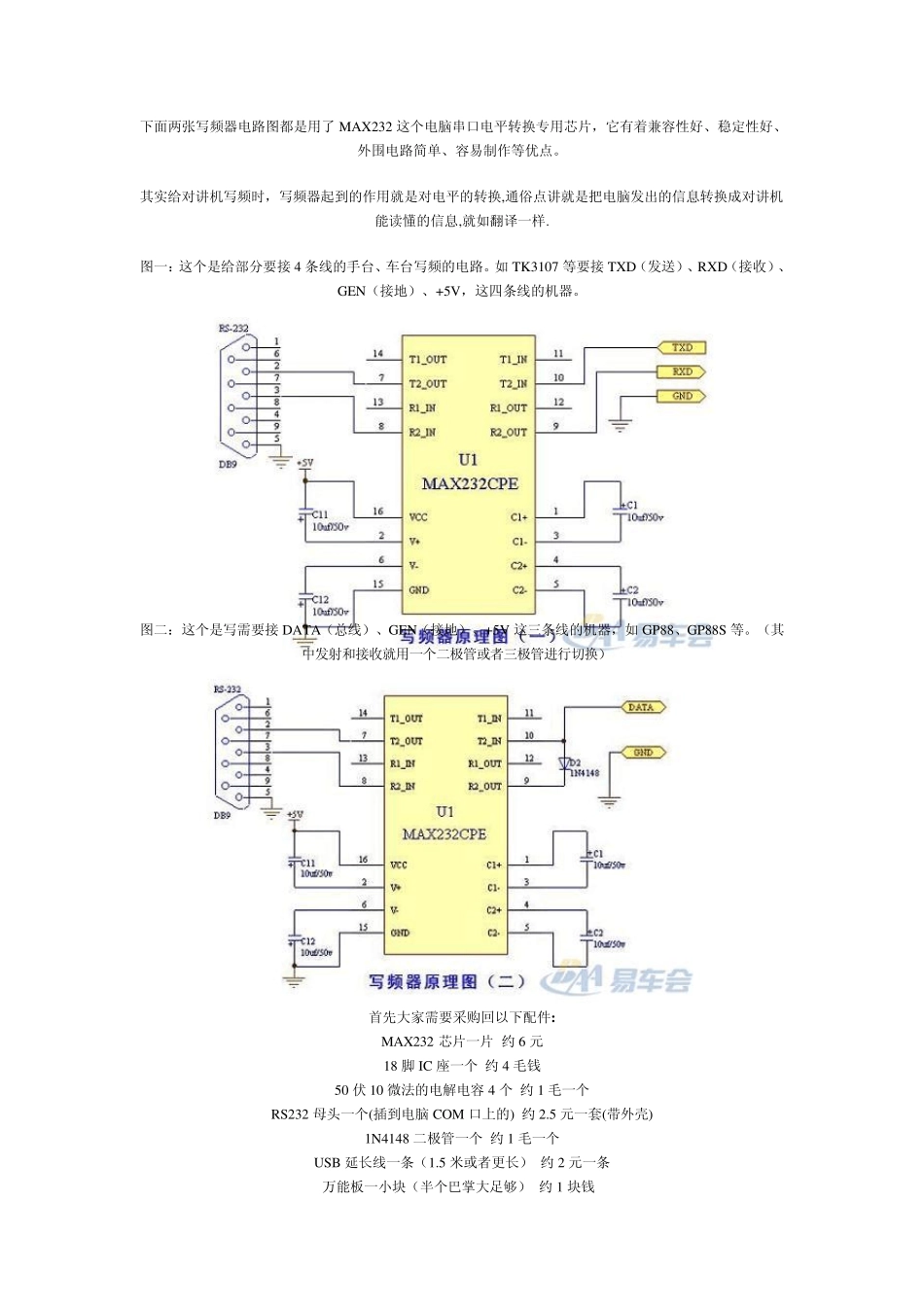

下面两张写频器电路图都是用了MAX232 这个电脑串口电平转换专用芯片,它有着兼容性好、稳定性好、外围电路简单、容易制作等优点。 其实给对讲机写频时,写频器起到的作用就是对电平的转换,通俗点讲就是把电脑发出的信息转换成对讲机能读懂的信息,就如翻译一样. 图一:这个是给部分要接 4 条线的手台、车台写频的电路。如 TK3107 等要接 TXD(发送)、RXD(接收)、GEN(接地)、+5V,这四条线的机器。 图二:这个是写需要接 DATA(总线)、GEN(接地)、+5V 这三条线的机器,如 GP88、GP88S 等。(其中发射和接收就用一个二极管或者三极管进行切换) 首先大家需要采购回以下配件: MAX232 芯片一片 约 6 元 18 脚 IC 座一个 约 4 毛钱 50 伏 10 微法的电解电容4 个 约 1 毛一个 RS232 母头一个(插到电脑COM 口上的) 约 2.5 元一套(带外壳) 1N4148 二极管一个 约 1 毛一个 USB 延长线一条(1.5 米或者更长) 约 2 元一条 万能板一小块(半个巴掌大足够) 约 1 块钱 便宜的配件可以多买几个,以备掉了、坏了或者猫叼了、狗啃了等等,呵呵!! (以上价格是本地的零售价格,也许和你们当地有差异,但出入不大,小心上 JS的当。) 同时自己还需要准备些工具如烙铁,焊锡,松香,起子等工具和材料。 关于芯片等配件的引脚请看下面的几张图片,只要细心的对照着焊接,不出错的话不用调试(也没有什么调试的)就可以使用。 MAX232 芯片 IN4148 的正负极判别: 电容的正负极判别: RS232 接头是这个样子的,还有它的引脚排列方式: 制作过程: 取U SB 延长线,剪掉母头(就是不能插进电脑U SB 口的那头),然后在距离公头(当然是剩下的那头啦)约20 厘米的地方也剪掉,剩余下来的那段4 芯线就用作连接写频器和RS232 插头之间的导线咯。 下一步就是先把 IC 座焊在万能板上,然后再焊接外围的4 个电容和二极管,接好导线,最后把 MAX 232芯片插上就可以了。我这里考虑用IC 座的原因是防止搞错脚位而多次拆焊 IC 导致损坏,而且芯片日后还可以拔下用于其他电路中。如果你认为不需要这样做的话也可以省掉IC 座而直接把芯片焊在电路板上。 大家如果用IC 座的话仔细看座子上的一头是不是有个半圆形的小缺口,这个是和芯片上那个缺口对应的(注意看我上面的MAX 232 那张图画红圈的地方).这个就是用来标记方向的,以防将芯片插反,大家做的时候注意一下就好. 如果实在不懂得焊...
