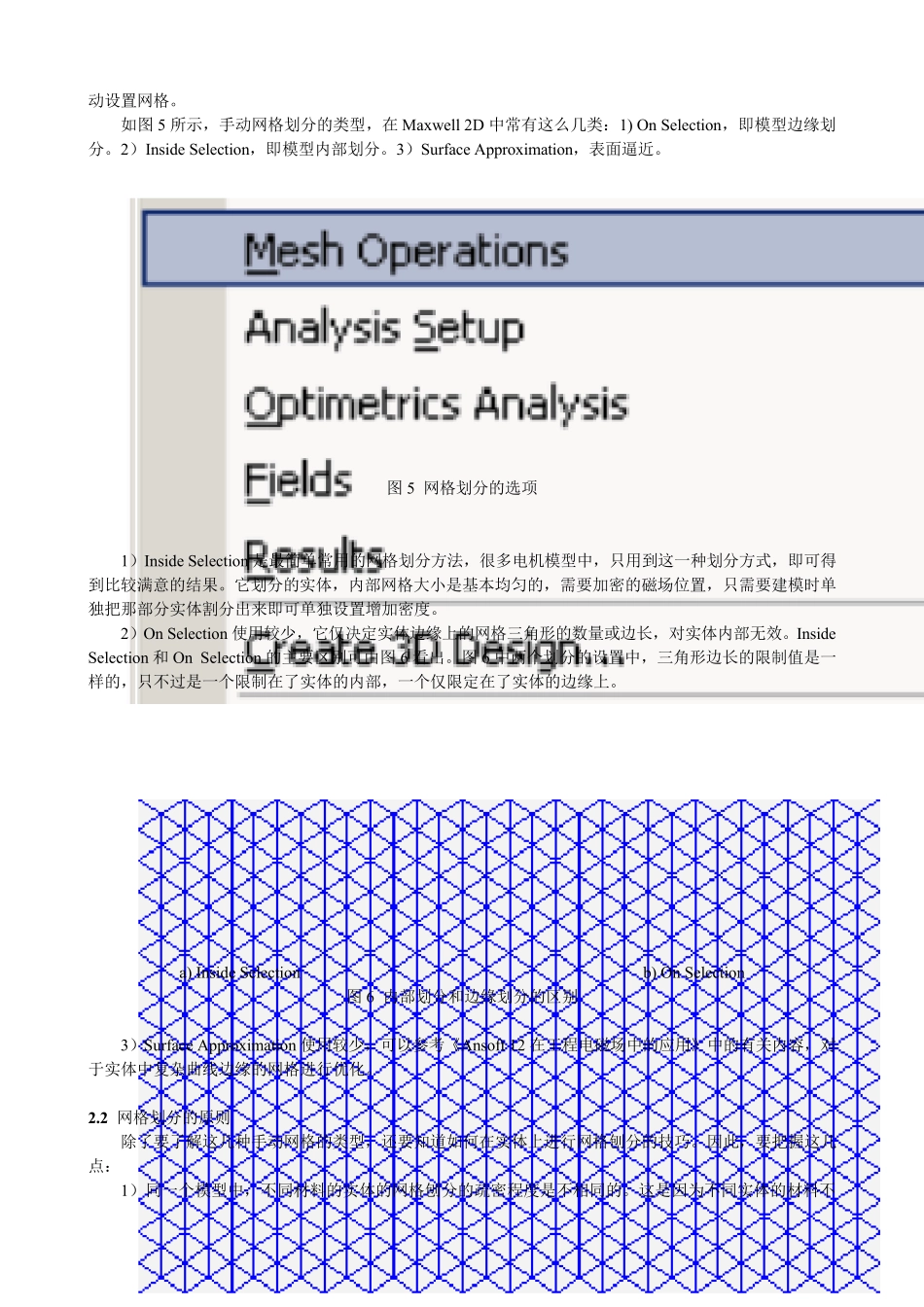

Maxwell 2D 的一些说明 一、 UDP 的简要说明 User Defined Primitiv es，“用户预定义模型”，即软件为特定的用户（电机设计用户）预先开发的电机部件模板。以图 1 定子 2D 冲片模型为例讲解。图 3 给出了生成这个模型的 UDP 数据。 图 1 某定子 2D 冲片模型 图 3 定子槽的 UDP 数据 从图 3 可知，定子 UDP 的模型数据大体分为以下几类： ① 标识数据：即前 5 项数据，这些数据包括 1)Command，表明这个模型是 UDP 建立的；2)基础坐标系， a) b) 图 2 两种常用的定子槽型 a) SlotTy pe=2（梨形槽） b)SlotTy pe=3（平底槽） 表明UDP 模型所在的坐标系；3）DLL Name，即 UDP 的门类和名称（如 SlotCore 是带绕线的定转子铁心，PMCore 是带永磁体的定转子铁心）；4）DLL Location，即 UDP 所在的库位置。5）DLL Version 即 UDP 的版本。 ②基本尺寸：包括 4 项。1）定子的内径（DiaGap，即铁心考气隙侧直径）；2）定子外径（DiaYoke，即铁心铁轭侧的直径）; 3)轴向长度 Length，仅在3D 分析时有效，2D 中要把这个数值置零；4）斜槽 skew，即定子沿着轴向叠片，最后一块叠片与第一块叠片之间斜过的角度。 a)不斜槽 skew=0 b)斜槽 skew=15deg 图 4 不斜槽与斜槽的3D 模型比较 ③槽型数据：包括槽的个数、槽型、槽的各项尺寸，以及槽的其他一些不常用的状态字。1）槽数 Slots。即沿着圆周分布的槽的个数。2）槽型SlotType，常用的有 5~6 种槽型，其中 SlotType=2,SlotType=3 是较为常用的槽型，只要合理回避齿部饱和，槽型的选择对电磁性能影响不大，仅对电机的嵌线工艺和杂散铁耗有差别。3）槽的各项尺寸，如图 2 所示，Bs0~Rs 各项尺寸的标注。槽的尺寸设计，要服从于定子齿的设计，并服从于嵌线的要求。槽的尺寸对磁路影响较大，对电机的热负荷影响较大。4）圆角类型状态字FilletType，即图 2 中的槽底，圆角的Rs 的类型，倒出来的圆角是 1/4 圆，还是与两个直线边相切 ，就 要看 FilletType 的状态字。5）是否 为刀 型槽 HalfSlot 状态字，不常用。6）弧 线分段 角 SegAngle，槽总 是难以避免 由 部分弧 线构 成 ，对这种弧 线是否 分段 为较短 的直线段 ，以及分段 角是多 少 ，都 是由 这个参 数确 定。 ④ 用途 状态字：InfoCore。一般 来讲 ，SlotCore 常用来生 成 铁心，但 因 为 2D 有限 元 分析...
