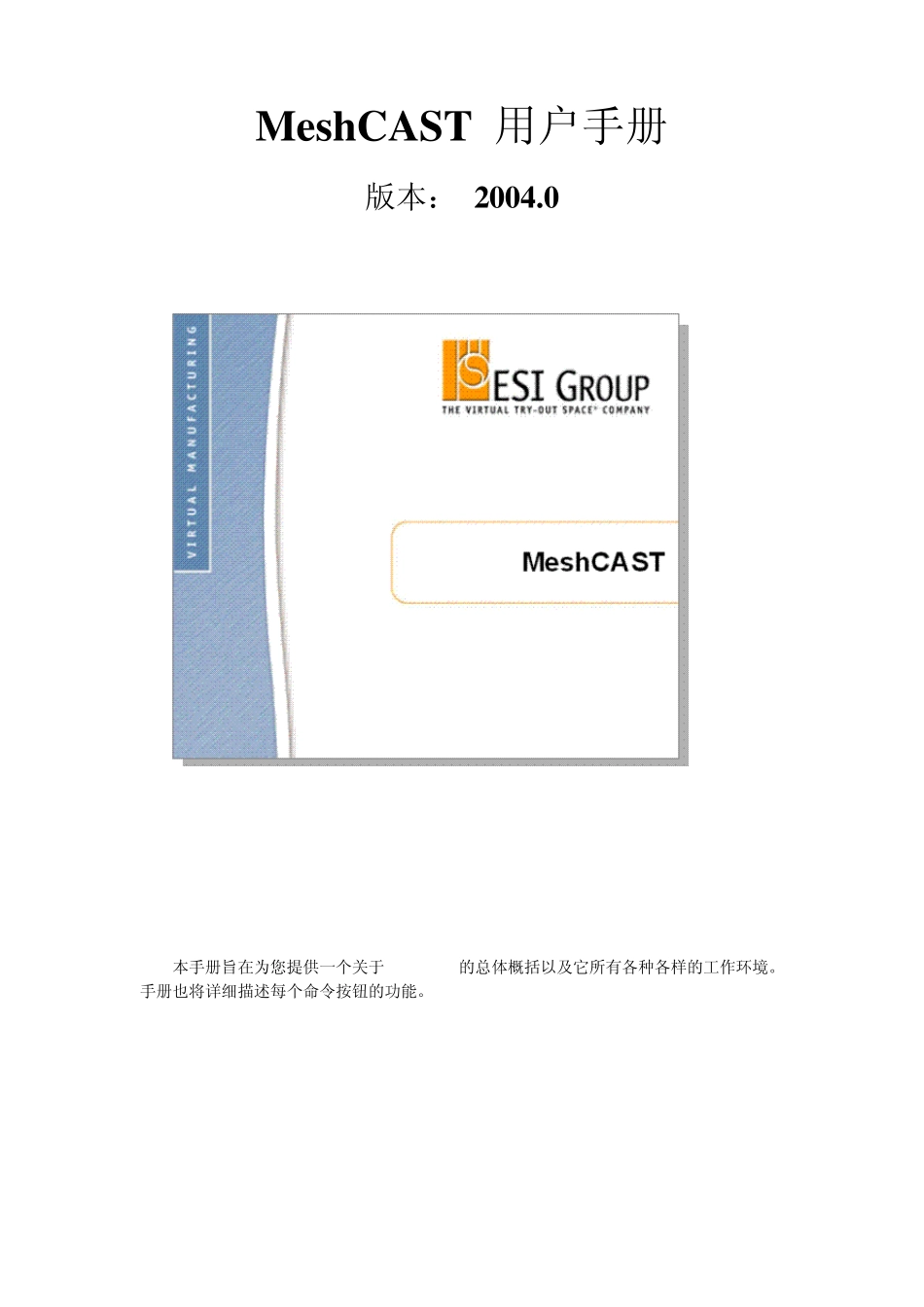

MeshCAST 用户手册 版本: 2004.0 本手册旨在为您提供一个关于MeshCAST的总体概括以及它所有各种各样的工作环境。手册也将详细描述每个命令按钮的功能。第一章:开始前的交代 手册组织结构: 我们按照对产生高质量四边形网格也是必需的同样的系统方法设计本手册。每个命令按钮的详细资料按照他们工作界面的位置来定位。这种方法允许您快速找到每个特定的MeshCAST特征的信息。 每个命令按钮的描述大体按照如下描述的标题:  Icon: 存在的命令图标的图片。  Description: 命令按钮功能的简要描述。  Syntax: 描述怎样使用这个命令按钮。  Remarks: 描述涉及到该按钮的各种细节。  Examples: 给出执行该按钮的一个范例。  Related Topics: 列出其他与该按钮相关联或相似的主题。 文本中涉及到按钮将使用大写字母表示。 新增功能:(英文版第二章) 略。 第三章:概述 第一节:综述 MeshCAST用有限元方法(FEM)产生三维四面体网格。对象的三角形表面网格是 MeshCAST的“测试网格”产生的先决条件。基于您的 IGES,PARASOLIDS, STEP, 或 STL模式,MeshCAST能产生三角形表面网格。MeshCAST能使用来自您的 CAD或 CAE二者之一的数据包的表面网格作为测试网格产生的输入数据。 MeshCAST是一个强大的工程、设计和分析工具。构成 MeshCAST的强大力量的部分特征包括:  柔性;  快速网格生成;  强大的修复和处理工具;  大范围的模型校验;  处理和产生各种输入输出文件格式的能力。 本手册将帮助您集中 MeshCAST于您的网格生成的需求。 第二节:软件性能 生产最适宜的利益率的高质量产品是一个反复的过程。因为这个工程和发展过程,MeshCAST提供的性能将给您广泛的支持。简单的说,这些性能包括:  直接从商业 CAD和 CAE的数据包输入数据: MeshCAST将处理存储于 IGES, PARASOLIDS, STEP,或 STL文件格式中的几何关系; MeshCAST也能从多种第三方软件数据包读取面与测试网格。  提供多样化网格密度性能: 您可以选择模型的关键区域并为这些区域指定更高的网格密度。这使您净化模型得到准确性与精密度,并最小化计算机运行时间。  支持非同时网格产生: 包含在同一个模型中的铸型和铸件的网格密度可以独立指定。这为在最适合您的需求的详细水平上描述模型的组成提供了机动性。  MeshCAST非常快速: 快速计算结果归因于私有的构建和处理技术。快速交易...
