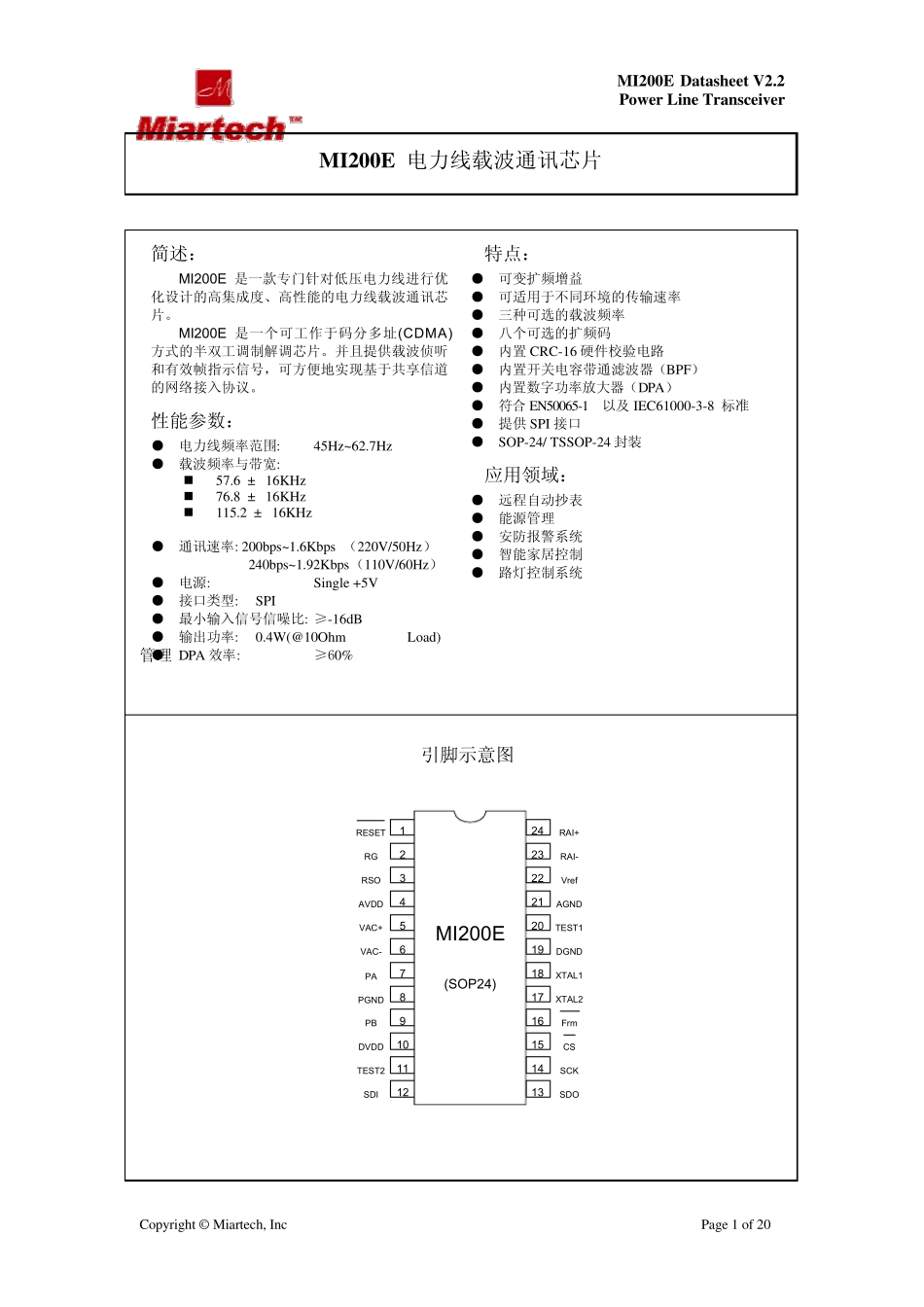

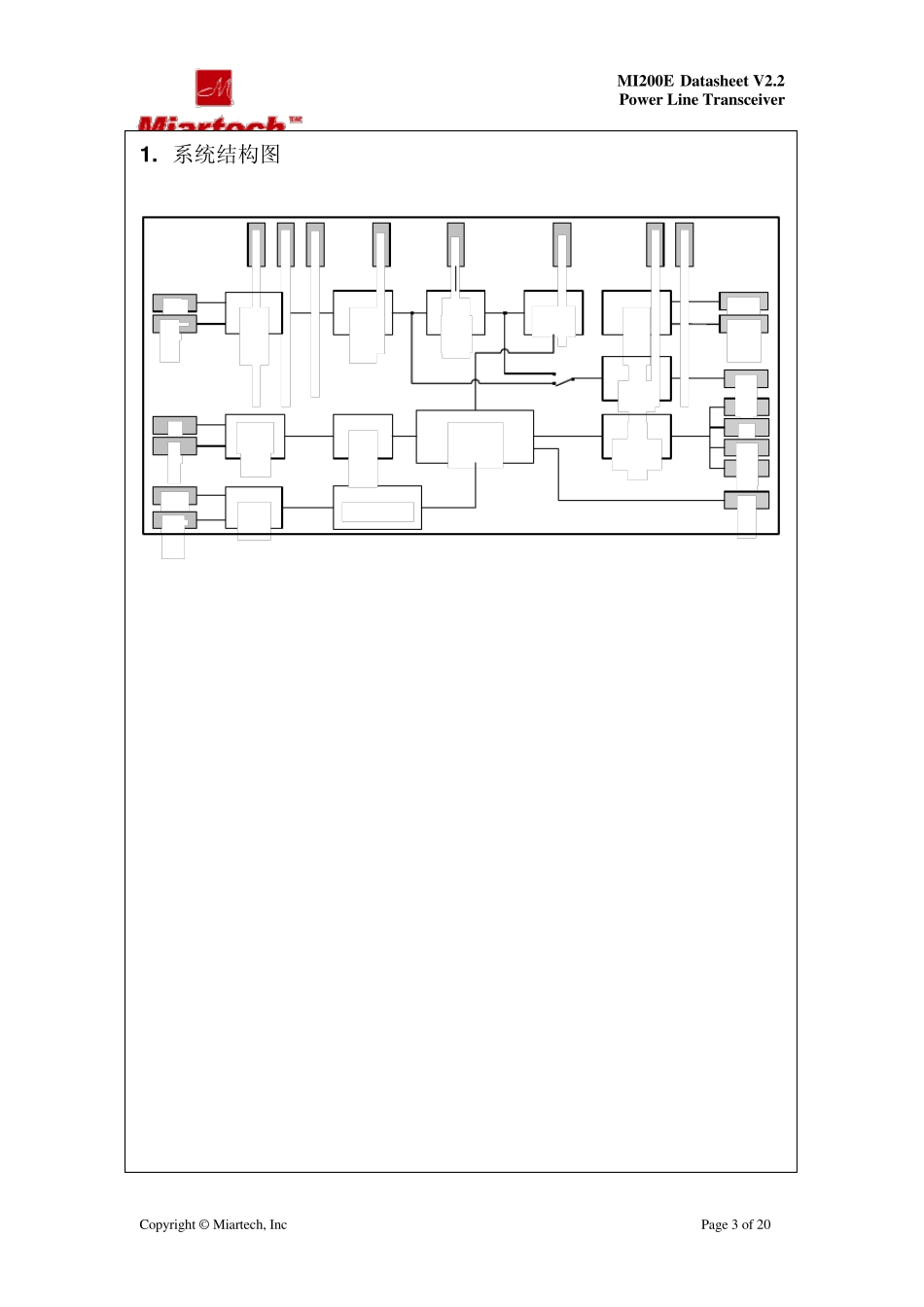

MI200E Datasheet V2.2 Pow er Line Transceiver Copyright © Miartech, Inc Page 1 of 20 管理 MI200E 电力线载波通讯芯片 简述： MI200E 是一款专门针对低压电力线进行优化设计的高集成度、高性能的电力线载波通讯芯片。 MI200E 是一个可工作于码分多址(CDMA)方式的半双工调制解调芯片。并且提供载波侦听和有效帧指示信号，可方便地实现基于共享信道的网络接入协议。 性能参数： ● 电力线频率范围: 45Hz~62.7Hz ● 载波频率与带宽: 57.6 ± 16KHz 76.8 ± 16KHz 115.2 ± 16KHz ● 通讯速率: 200bps~1.6Kbps （220V/50Hz） 240bps~1.92Kbps（110V/60Hz） ● 电源: Single +5V ● 接口类型: SPI ● 最小输入信号信噪比: ≥-16dB ● 输出功率: 0.4W(@10Ohm Load) ● DPA 效率: ≥60% 特点： ● 可变扩频增益 ● 可适用于不同环境的传输速率 ● 三种可选的载波频率 ● 八个可选的扩频码 ● 内置 CRC-16 硬件校验电路 ● 内置开关电容带通滤波器（BPF） ● 内置数字功率放大器（DPA） ● 符合 EN50065-1以及IEC61000-3-8 标准 ● 提供SPI 接口 ● SOP-24/ TSSOP-24 封装 应用领域： ● 远程自动抄表 ● 能源管理 ● 安防报警 系 统 ● 智 能家 居 控 制 ● 路灯 控 制系 统 MI200E(SOP24)241716201918222123109136112415731412518PGNDDVDDVAC+TEST2RSORESETRAI-SDIAVDDVAC-RAI+PBRGPATEST1XTAL2XTAL1SDOVrefFrmCSSCKDGNDAGND引 脚 示意 图 MI200E Datasheet V2.2 Pow er Line Transceiver Copyright © Miartech, Inc Page 2 of 20 目录 1. 系统结构图...............................................................................................................................3 2. 引脚定义...................................................................................................................................4 3. 额定参数...................................................................................................................................5 4. 电气特性...................................................................................................................................6 5. 调制原理......................
