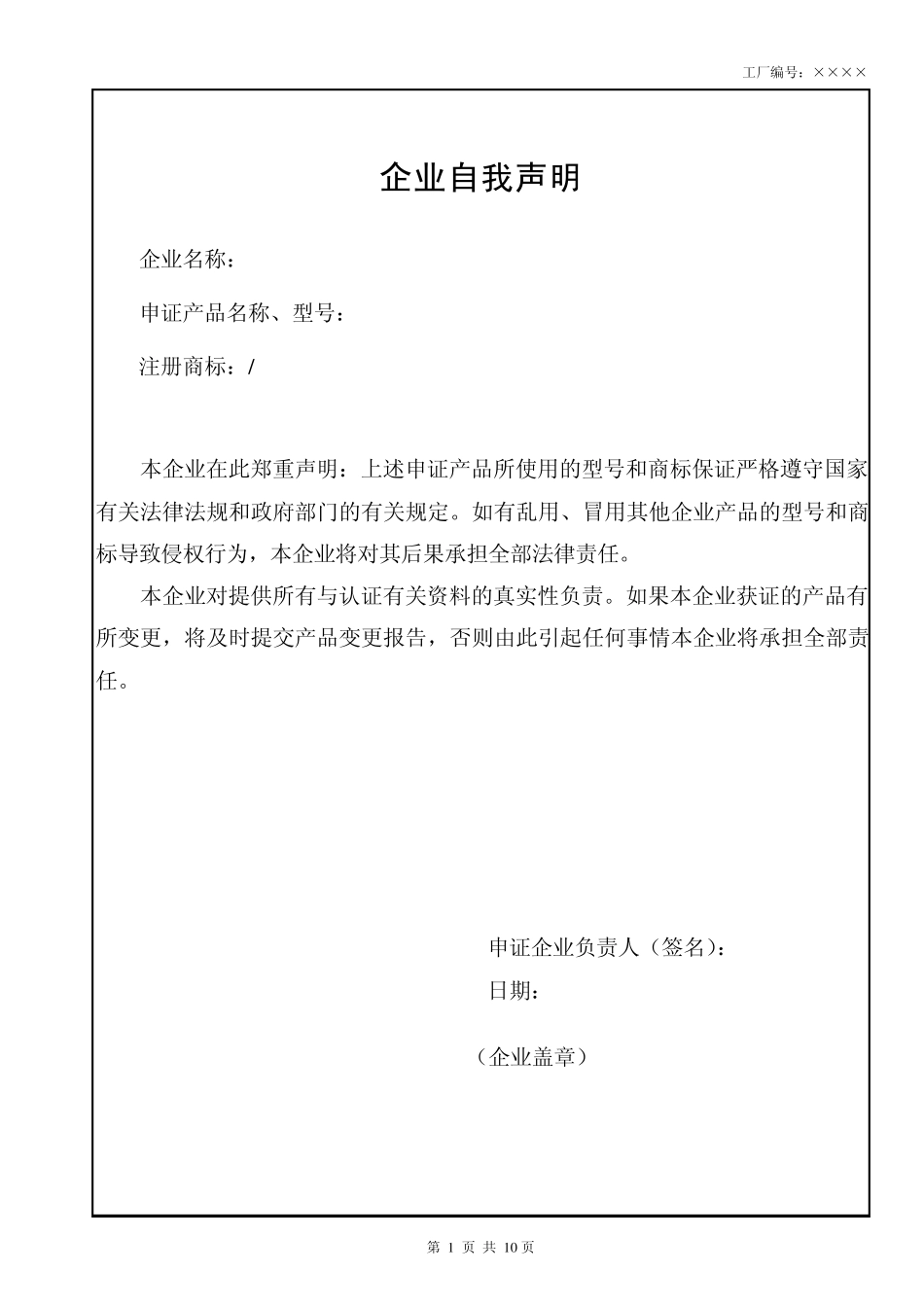

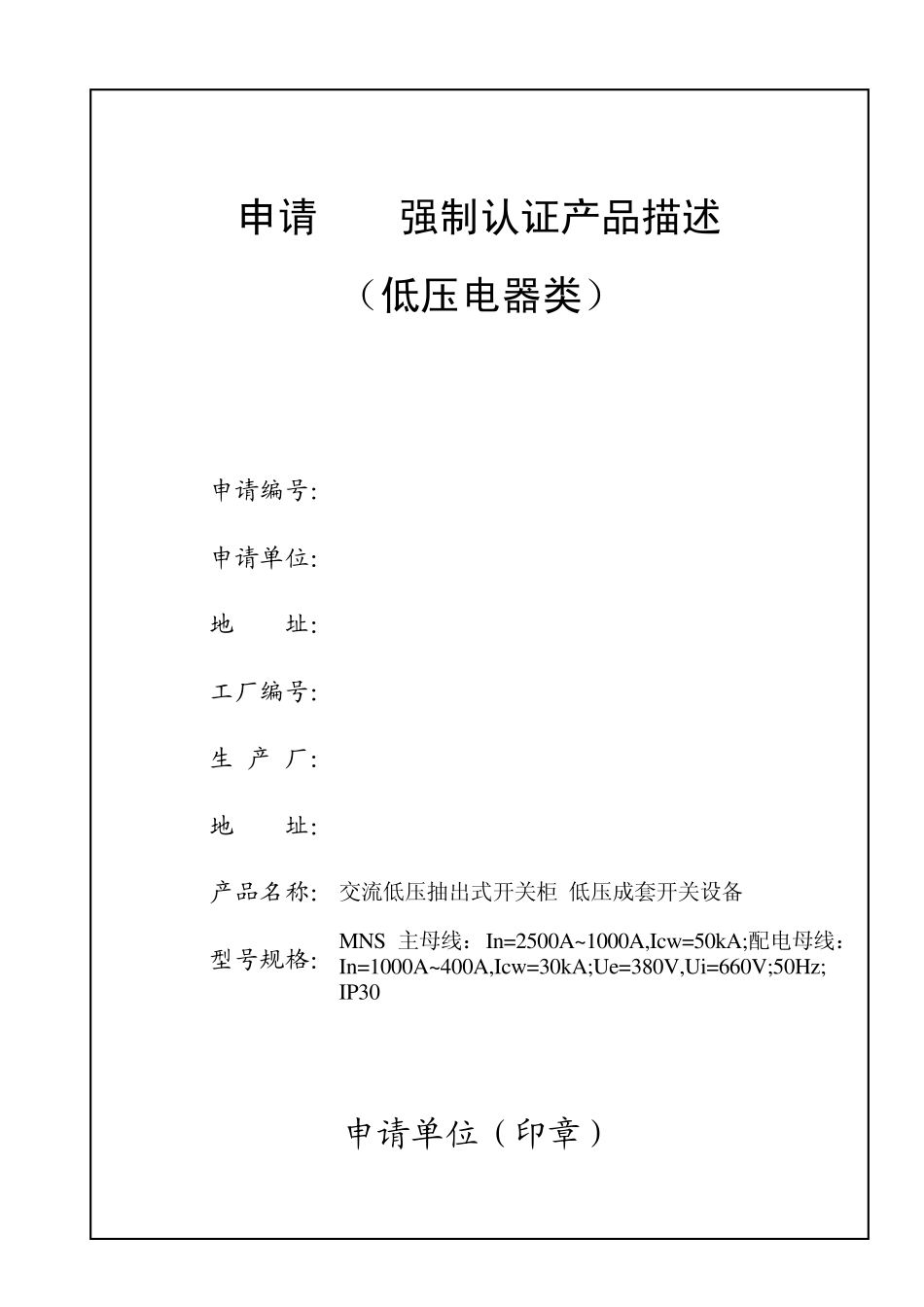

申请CCC强制认证产品描述 （低压电器类） 申请编号： 申请单位： 地 址： 工厂编号： 生 产 厂： 地 址： 产品名称： 交流低压抽出式开关柜(低压成套开关设备) 型号规格： MNS 主母线：In=2500A~1000A,Icw=50kA;配电母线： In=1000A~400A,Icw=30kA;Ue=380V,Ui=660V;50Hz; IP30 申请单位（印章） 工厂编号：×××× 第 1 页 共 1 0 页 企业自我声明 企业名称： 申证产品名称、型号： 注册商标：/ 本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。 本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起任何事情本企业将承担全部责任。 申证企业负责人（签名）： 日期： （企业盖章） 工厂编号：×××× 第 2 页 共 1 0 页 产品描述 1.产品构成的描述及结构特点（结构概要说明）： 包括产品的主要组成部件、操作方式、安装方式、接线方式等，还包括以下内容： 主要组成部件：吊环、铭牌、水平母线室及门、功能单元室及护板、标牌、运输安装底盘、仪表室及 仪表门、隔室、电器元件、水平母线夹、母线、垂直母线室、侧板、柜体骨架、后封板。 操作方式： 手动、电动 安装方式： 直接安装、柜间拼装 接线方式： 固定连接、可分离连接、可抽出式连接 1）产品型号及名称： MNS 交流低压抽出式开关柜 2）提供图纸及编号： 总装配图： MNS-LY-001 主电路图（说明元件型号、规格、连接母线与电缆牌号规格）： 见下图 3 ).主要结构数据： 外形尺寸（高×宽×深）：高×宽×深 2200×1000×1000 (1号柜)，2200×1000×1000 (2号、3号柜) 绝缘夹块之间的最大距离： 1000mm 母排型号规格： 水平母线： TMY-2×（80×10）， #03垂直母线：TMY–80×6 结构特点：框架为组合式结构，用 C型材和特制的连接件用紧固件组合而成。按需要加装门、覆板、隔板、支架、母线及抽出式部件和电器元件、后板组成完整的开关柜。按不同的要求柜体分三个小室：装置小室、母线小室、电缆小室。装置小室中为抽屉，抽屉单元采用推进机构操作，抽出和插入灵活，具有重量轻、强度高的特点。母线小室中为母线和分支母线，电缆小室中为馈线电缆(上下出线均可)和抽屉之间的连接及附件（电缆夹...
