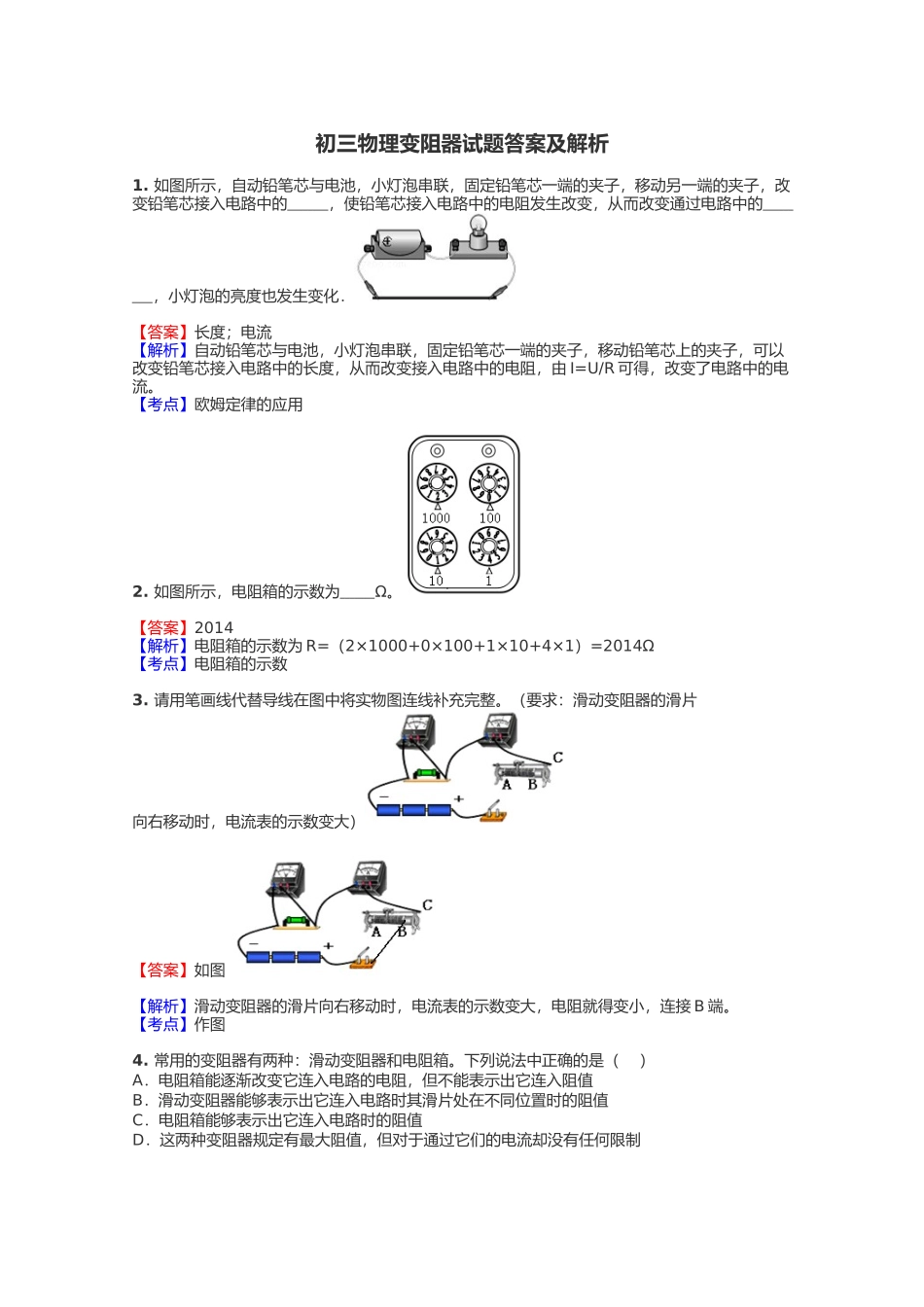

初三物理变阻器试题答案及解析__第1页
1/15

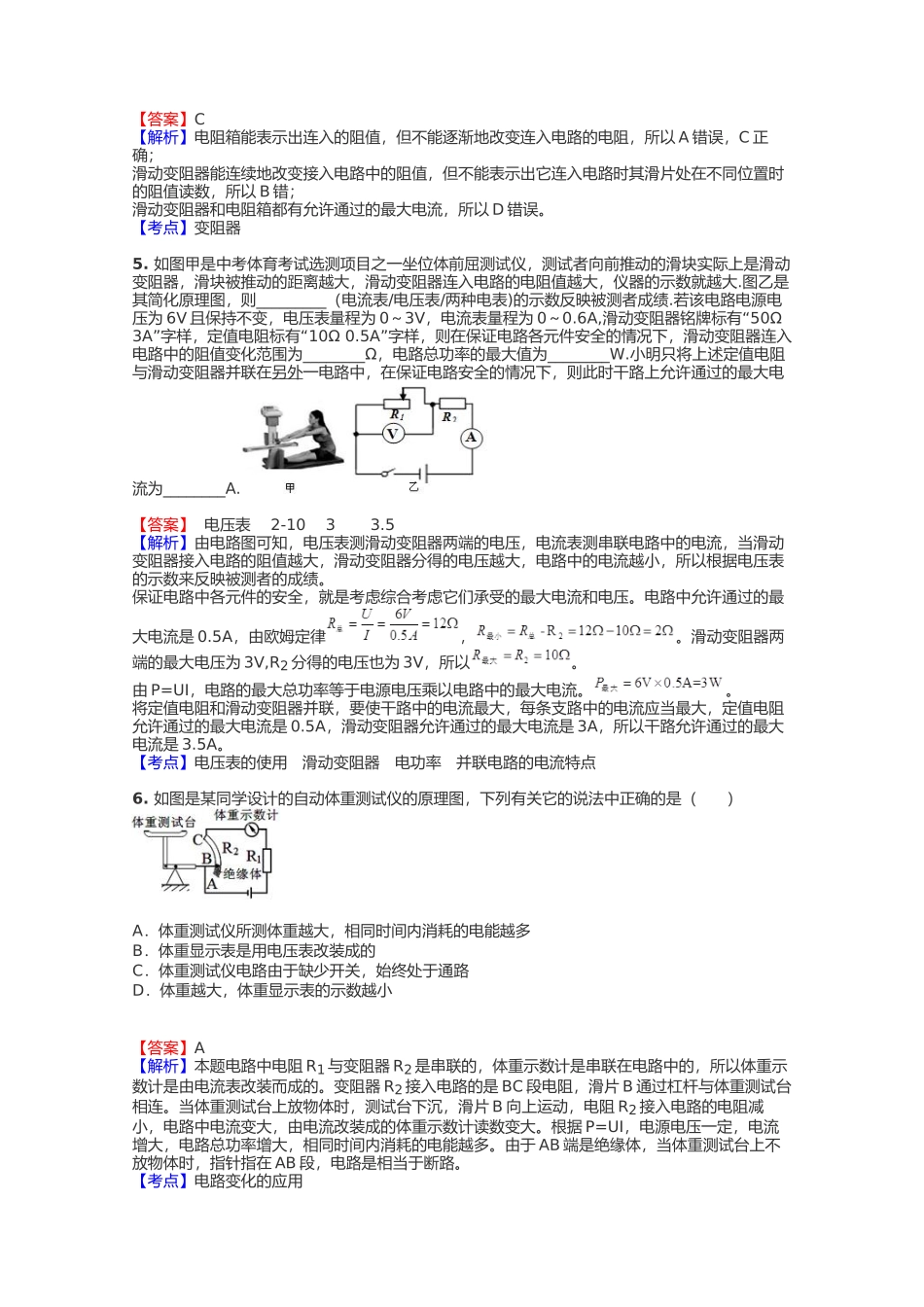

初三物理变阻器试题答案及解析__第2页
2/15

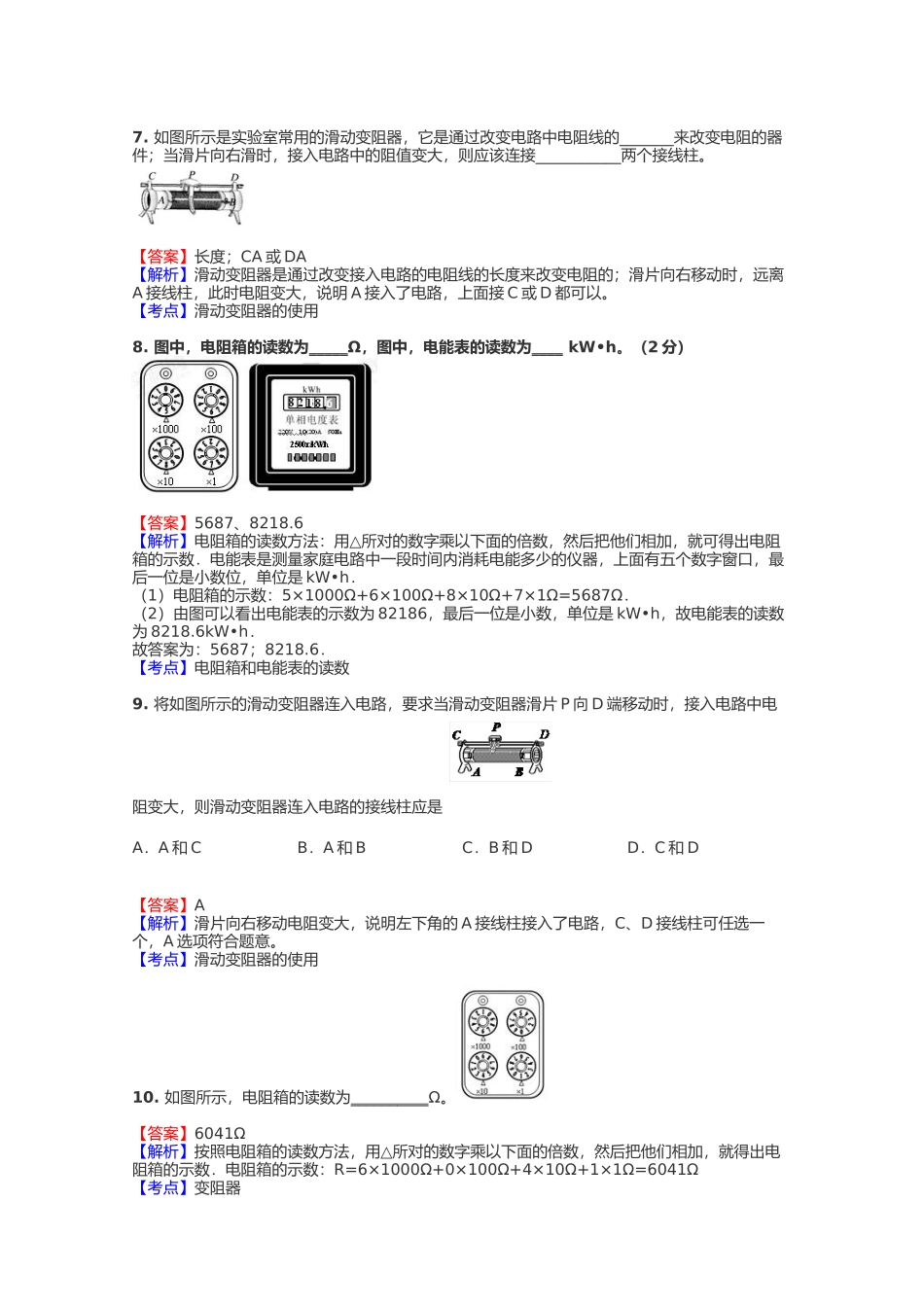

初三物理变阻器试题答案及解析__第3页
3/15
初三物理变阻器试题答案及解析1. 如图所示,自动铅笔芯与电池,小灯泡串联,固定铅笔芯一端的夹子,移动另一端的夹子,改变铅笔芯接入电路中的 ,使铅笔芯接入电路中的电阻发生改变,从而改变通过电路中的 ,小灯泡的亮度也发生变化.【答案】长度;电流【解析】自动铅笔芯与电池,小灯泡串联,固定铅笔芯一端的夹子,移动铅笔芯上的夹子,可以改变铅笔芯接入电路中的长度,从而改变接入电路中的电阻,由 I=U/R 可得,改变了电路中的电流。【考点】欧姆定律的应用2. 如图所示,电阻箱的示数为 Ω。【答案】2014【解析】电阻箱的示数为 R=(2×1000+0×100+1×10+4×1)=2014Ω【考点】电阻箱的示数3. 请用笔画线代替导线在图中将实物图连线补充完整。(要求:滑动变阻器的滑片向右移动时,电流表的示数变大)【答案】如图【解析】滑动变阻器的滑片向右移动时,电流表的示数变大,电阻就得变小,连接 B 端。【考点】作图4. 常用的变阻器有两种:滑动变阻器和电阻箱。下列说法中正确的是( )A.电阻箱能逐渐改变它连入电路的电阻,但不能表示出它连入阻值B.滑动变阻器能够表示出它连入电路时其滑片处在不同位置时的阻值C.电阻箱能够表示出它连入电路时的阻值D.这两种变阻器规定有最大阻值,但对于通过它们的电流却没有任何限制【答案】C【解析】电阻箱能表示出连入的阻值,但不能逐渐地改变连入电路的电阻,所以 A 错误,C 正确;滑动变阻器能连续地改变接入电路中的阻值,但不能表示出它连入电路时其滑片处在不同位置时的阻值读数,所以 B 错;滑动变阻器和电阻箱都有允许通过的最大电流,所以 D 错误。【考点】变阻器5. 如图甲是中考体育考试选测项目之一坐位体前屈测试仪,测试者向前推动的滑块实际上是滑动变阻器,滑块被推动的距离越大,滑动变阻器连入电路的电阻值越大,仪器的示数就越大.图乙是其简化原理图,则_________(电流表/电压表/两种电表)的示数反映被测者成绩.若该电路电源电压为 6V 且保持不变,电压表量程为 0~3V,电流表量程为 0~0.6A,“滑动变阻器铭牌标有 50Ω 3A”“字样,定值电阻标有 10Ω 0.5A”字样,则在保证电路各元件安全的情况下,滑动变阻器连入电路中的阻值变化范围为________Ω,电路总功率的最大值为________W.小明只将上述定值电阻与滑动变阻器并联在另外一电路中,在保证电路安全的情况下,则此时干路上允许通过的最大电流为________A.【答案】 电压表 2-10 3 3.5 【...
