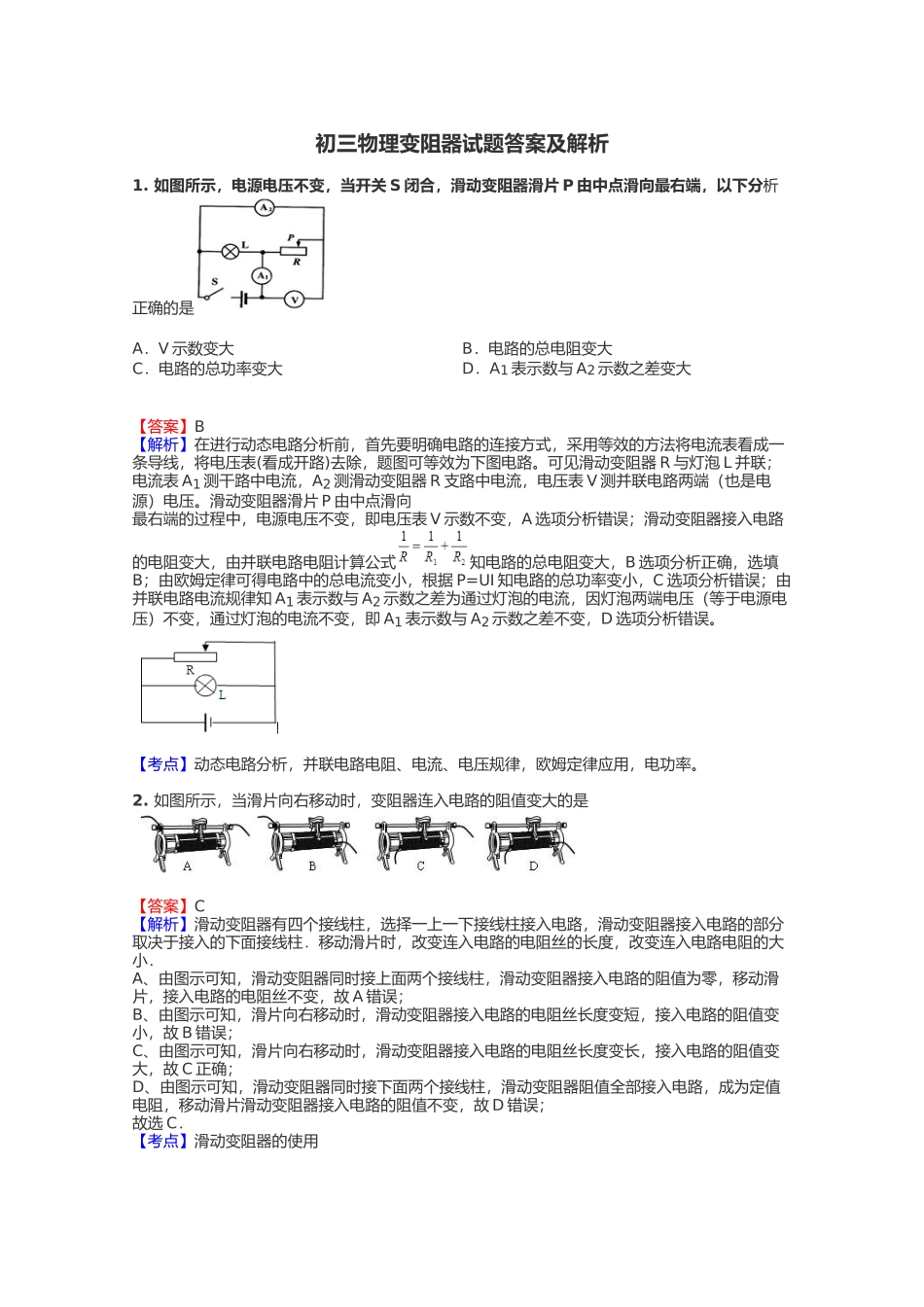

初三物理变阻器试题答案及解析_ (一)_第1页
1/15

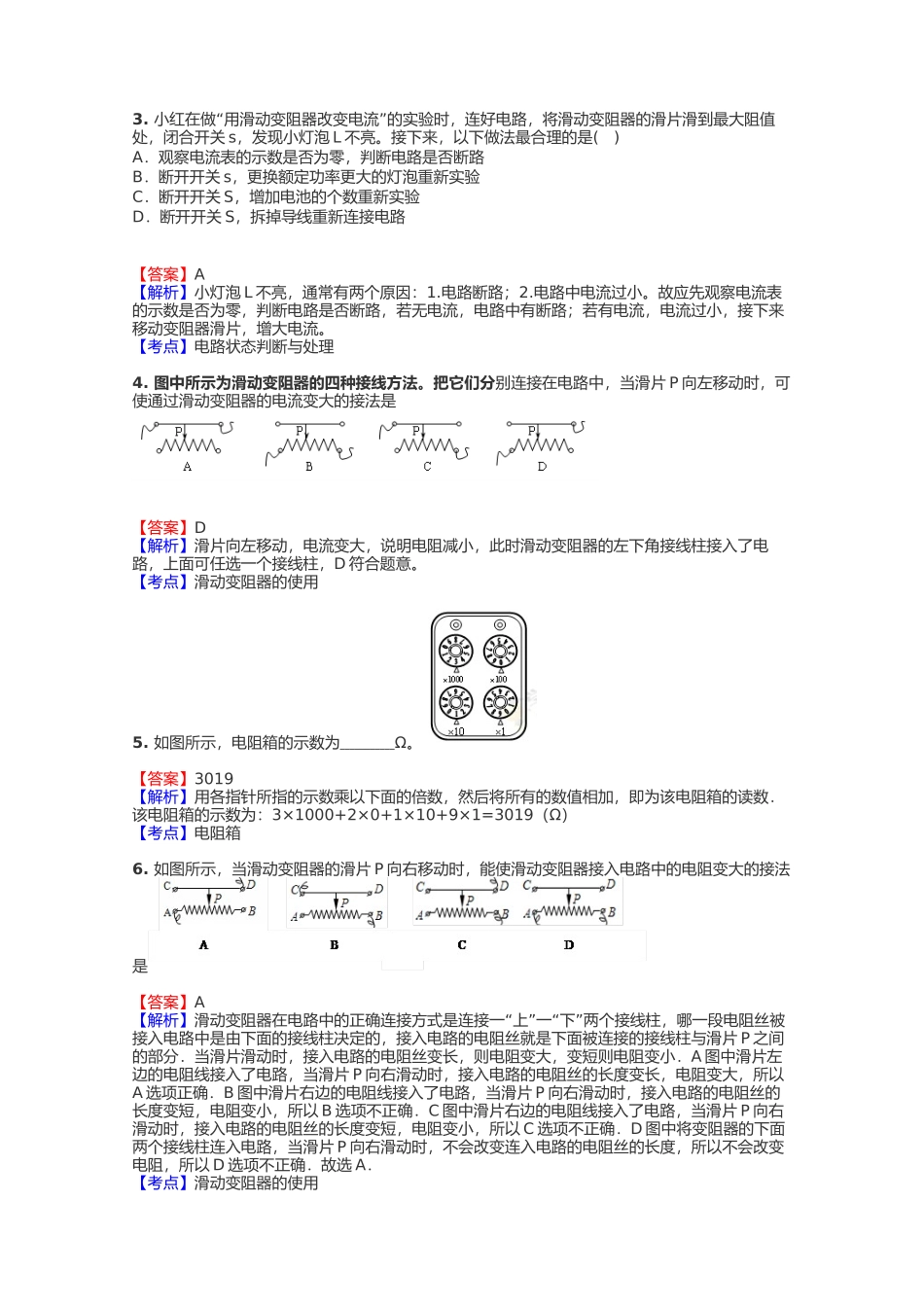

初三物理变阻器试题答案及解析_ (一)_第2页
2/15

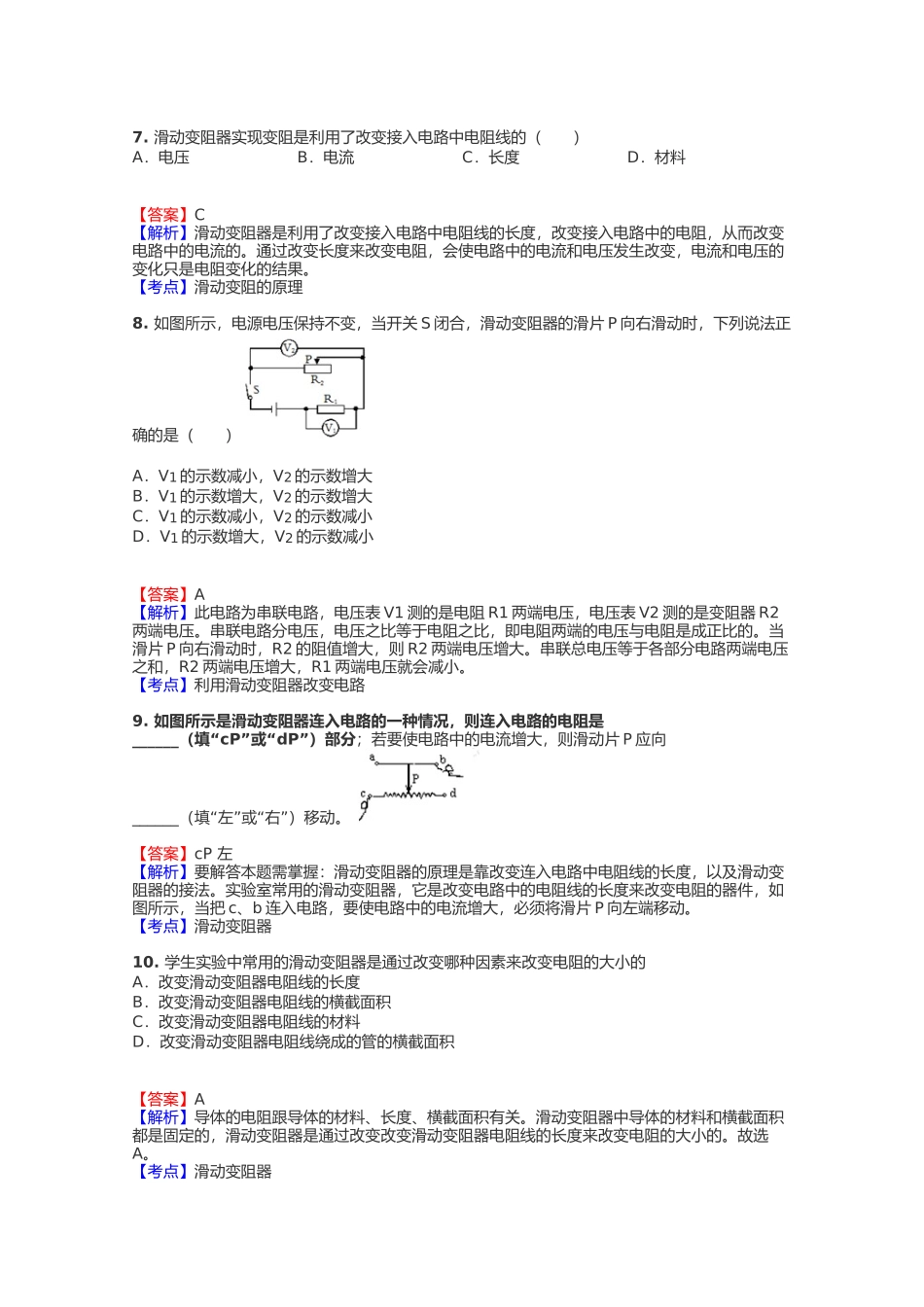

初三物理变阻器试题答案及解析_ (一)_第3页
3/15
初三物理变阻器试题答案及解析1. 如图所示,电源电压不变,当开关 S 闭合,滑动变阻器滑片 P 由中点滑向最右端,以下分析正确的是A.V 示数变大B.电路的总电阻变大C.电路的总功率变大D.A1 表示数与 A2 示数之差变大【答案】B【解析】在进行动态电路分析前,首先要明确电路的连接方式,采用等效的方法将电流表看成一条导线,将电压表(看成开路)去除,题图可等效为下图电路。可见滑动变阻器 R 与灯泡 L 并联;电流表 A1 测干路中电流,A2 测滑动变阻器 R 支路中电流,电压表 V 测并联电路两端(也是电源)电压。滑动变阻器滑片 P 由中点滑向最右端的过程中,电源电压不变,即电压表 V 示数不变,A 选项分析错误;滑动变阻器接入电路的电阻变大,由并联电路电阻计算公式知电路的总电阻变大,B 选项分析正确,选填B;由欧姆定律可得电路中的总电流变小,根据 P=UI 知电路的总功率变小,C 选项分析错误;由并联电路电流规律知 A1 表示数与 A2 示数之差为通过灯泡的电流,因灯泡两端电压(等于电源电压)不变,通过灯泡的电流不变,即 A1 表示数与 A2 示数之差不变,D 选项分析错误。【考点】动态电路分析,并联电路电阻、电流、电压规律,欧姆定律应用,电功率。2. 如图所示,当滑片向右移动时,变阻器连入电路的阻值变大的是【答案】C【解析】滑动变阻器有四个接线柱,选择一上一下接线柱接入电路,滑动变阻器接入电路的部分取决于接入的下面接线柱.移动滑片时,改变连入电路的电阻丝的长度,改变连入电路电阻的大小.A、由图示可知,滑动变阻器同时接上面两个接线柱,滑动变阻器接入电路的阻值为零,移动滑片,接入电路的电阻丝不变,故 A 错误;B、由图示可知,滑片向右移动时,滑动变阻器接入电路的电阻丝长度变短,接入电路的阻值变小,故 B 错误;C、由图示可知,滑片向右移动时,滑动变阻器接入电路的电阻丝长度变长,接入电路的阻值变大,故 C 正确;D、由图示可知,滑动变阻器同时接下面两个接线柱,滑动变阻器阻值全部接入电路,成为定值电阻,移动滑片滑动变阻器接入电路的阻值不变,故 D 错误;故选 C.【考点】滑动变阻器的使用3. “”小红在做 用滑动变阻器改变电流 的实验时,连好电路,将滑动变阻器的滑片滑到最大阻值处,闭合开关 s,发现小灯泡 L 不亮。接下来,以下做法最合理的是( ) A.观察电流表的示数是否为零,判断电路是否断路B.断开开关 s,更换额定功率更大...
