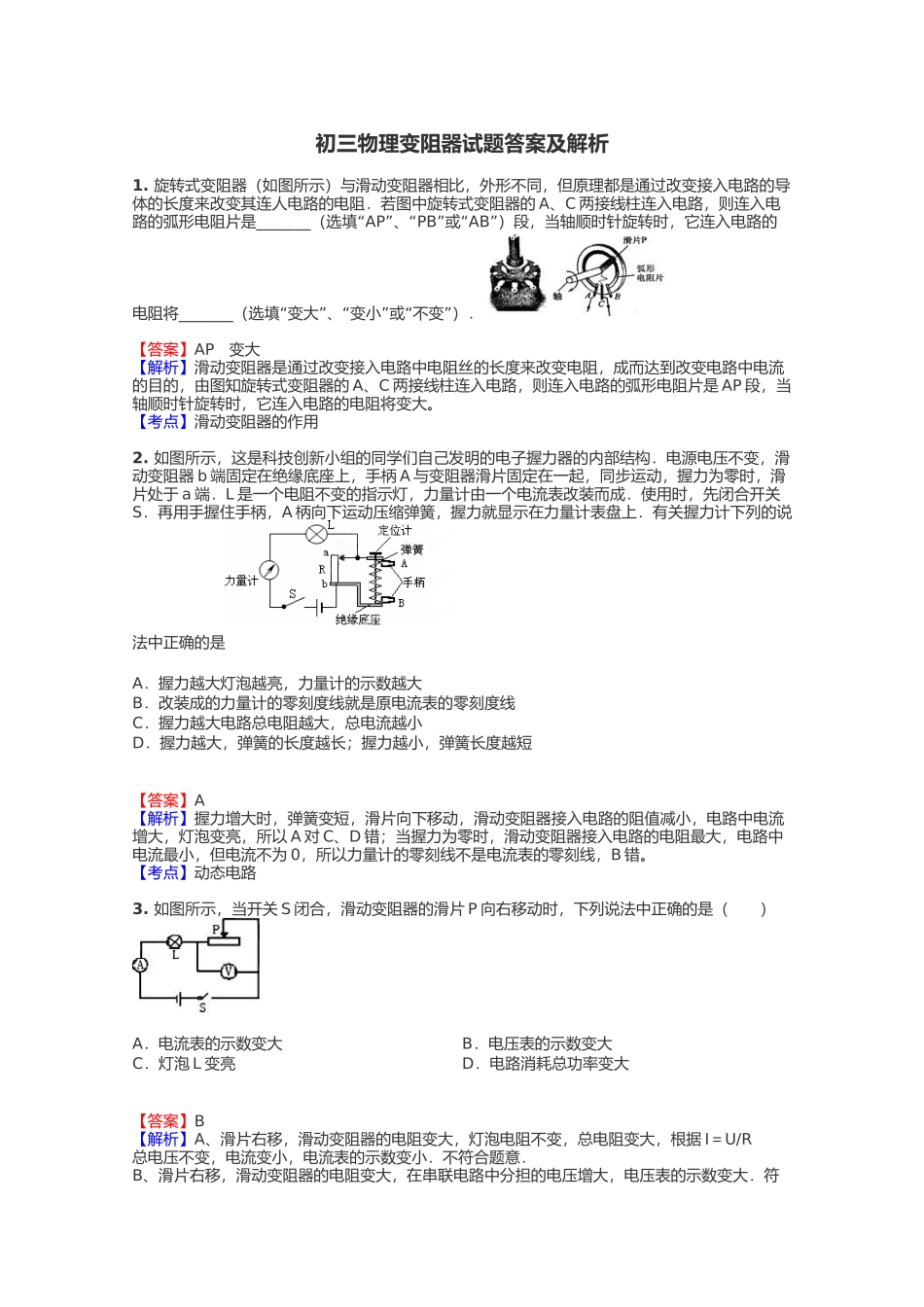

初三物理变阻器试题答案及解析1. 旋转式变阻器（如图所示）与滑动变阻器相比，外形不同，但原理都是通过改变接入电路的导体的长度来改变其连人电路的电阻．若图中旋转式变阻器的 A、C 两接线柱连入电路，则连入电路的弧形电阻片是_______“（选填 AP”“、 PB”“或 AB”）段，当轴顺时针旋转时，它连入电路的电阻将_______“”“”“”（选填 变大 、 变小 或 不变 ）．【答案】AP 变大【解析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻，成而达到改变电路中电流的目的，由图知旋转式变阻器的 A、C 两接线柱连入电路，则连入电路的弧形电阻片是 AP 段，当轴顺时针旋转时，它连入电路的电阻将变大。【考点】滑动变阻器的作用2. 如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构．电源电压不变，滑动变阻器 b 端固定在绝缘底座上，手柄 A 与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于 a 端．L 是一个电阻不变的指示灯，力量计由一个电流表改装而成．使用时，先闭合开关S．再用手握住手柄，A 柄向下运动压缩弹簧，握力就显示在力量计表盘上．有关握力计下列的说法中正确的是A．握力越大灯泡越亮，力量计的示数越大B．改装成的力量计的零刻度线就是原电流表的零刻度线C．握力越大电路总电阻越大，总电流越小D．握力越大，弹簧的长度越长；握力越小，弹簧长度越短【答案】A【解析】握力增大时，弹簧变短，滑片向下移动，滑动变阻器接入电路的阻值减小，电路中电流增大，灯泡变亮，所以 A 对 C、D 错；当握力为零时，滑动变阻器接入电路的电阻最大，电路中电流最小，但电流不为 0，所以力量计的零刻线不是电流表的零刻线，B 错。【考点】动态电路3. 如图所示，当开关 S 闭合，滑动变阻器的滑片 P 向右移动时，下列说法中正确的是（）A．电流表的示数变大B．电压表的示数变大C．灯泡 L 变亮D．电路消耗总功率变大【答案】B【解析】A、滑片右移，滑动变阻器的电阻变大，灯泡电阻不变，总电阻变大，根据 I＝U/R总电压不变，电流变小，电流表的示数变小．不符合题意．B、滑片右移，滑动变阻器的电阻变大，在串联电路中分担的电压增大，电压表的示数变大．符合题意．C、由 A 分析知，电流变小，P=I2R，电阻不变，电流变小，实际功率变小，灯泡变暗．不符合题意．D、电路的总电压不变，电流变小，根据 P=UI，电功率变小．不符合题意．故选 B．【考点】滑动变阻器的使...
