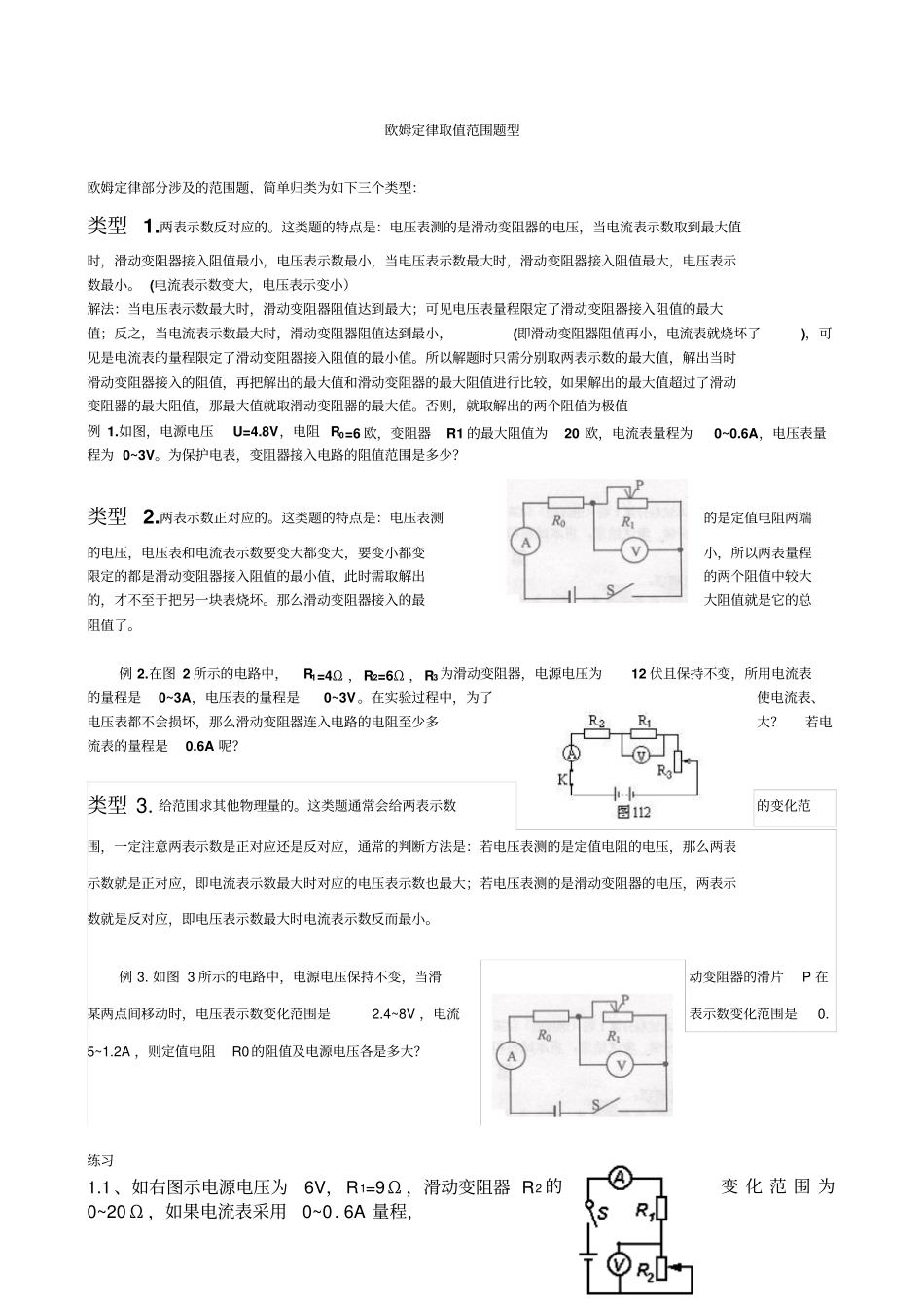

欧姆定律取值范围题型欧姆定律部分涉及的范围题，简单归类为如下三个类型：类型 1.两表示数反对应的。这类题的特点是：电压表测的是滑动变阻器的电压，当电流表示数取到最大值时，滑动变阻器接入阻值最小，电压表示数最小，当电压表示数最大时，滑动变阻器接入阻值最大，电压表示数最小。 (电流表示数变大，电压表示变小）解法：当电压表示数最大时，滑动变阻器阻值达到最大；可见电压表量程限定了滑动变阻器接入阻值的最大值；反之，当电流表示数最大时，滑动变阻器阻值达到最小，(即滑动变阻器阻值再小，电流表就烧坏了)，可见是电流表的量程限定了滑动变阻器接入阻值的最小值。所以解题时只需分别取两表示数的最大值，解出当时滑动变阻器接入的阻值，再把解出的最大值和滑动变阻器的最大阻值进行比较，如果解出的最大值超过了滑动变阻器的最大阻值，那最大值就取滑动变阻器的最大值。否则，就取解出的两个阻值为极值例 1.如图，电源电压U=4.8V，电阻 R0=6 欧，变阻器R1 的最大阻值为20 欧，电流表量程为0~0.6A，电压表量程为 0~3V。为保护电表，变阻器接入电路的阻值范围是多少？类型 2.两表示数正对应的。这类题的特点是：电压表测的是定值电阻两端的电压，电压表和电流表示数要变大都变大，要变小都变小，所以两表量程限定的都是滑动变阻器接入阻值的最小值，此时需取解出的两个阻值中较大的，才不至于把另一块表烧坏。那么滑动变阻器接入的最大阻值就是它的总阻值了。例 2.在图 2 所示的电路中，R1=4Ω ，R2=6Ω ，R3为滑动变阻器，电源电压为12 伏且保持不变，所用电流表的量程是0~3A，电压表的量程是0~3V。在实验过程中，为了使电流表、电压表都不会损坏，那么滑动变阻器连入电路的电阻至少多大？若电流表的量程是0.6A 呢？类型 3. 给范围求其他物理量的。这类题通常会给两表示数的变化范围，一定注意两表示数是正对应还是反对应，通常的判断方法是：若电压表测的是定值电阻的电压，那么两表示数就是正对应，即电流表示数最大时对应的电压表示数也最大；若电压表测的是滑动变阻器的电压，两表示数就是反对应，即电压表示数最大时电流表示数反而最小。例 3. 如图 3 所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 在某两点间移动时，电压表示数变化范围是2.4~8V ，电流表示数变化范围是0.5~1.2A ，则定值电阻R0 的阻值及电源电压各是多大？练习1.1 、如右图示电源电压为6V， R1=9Ω ，滑动变阻器 R2 ...
