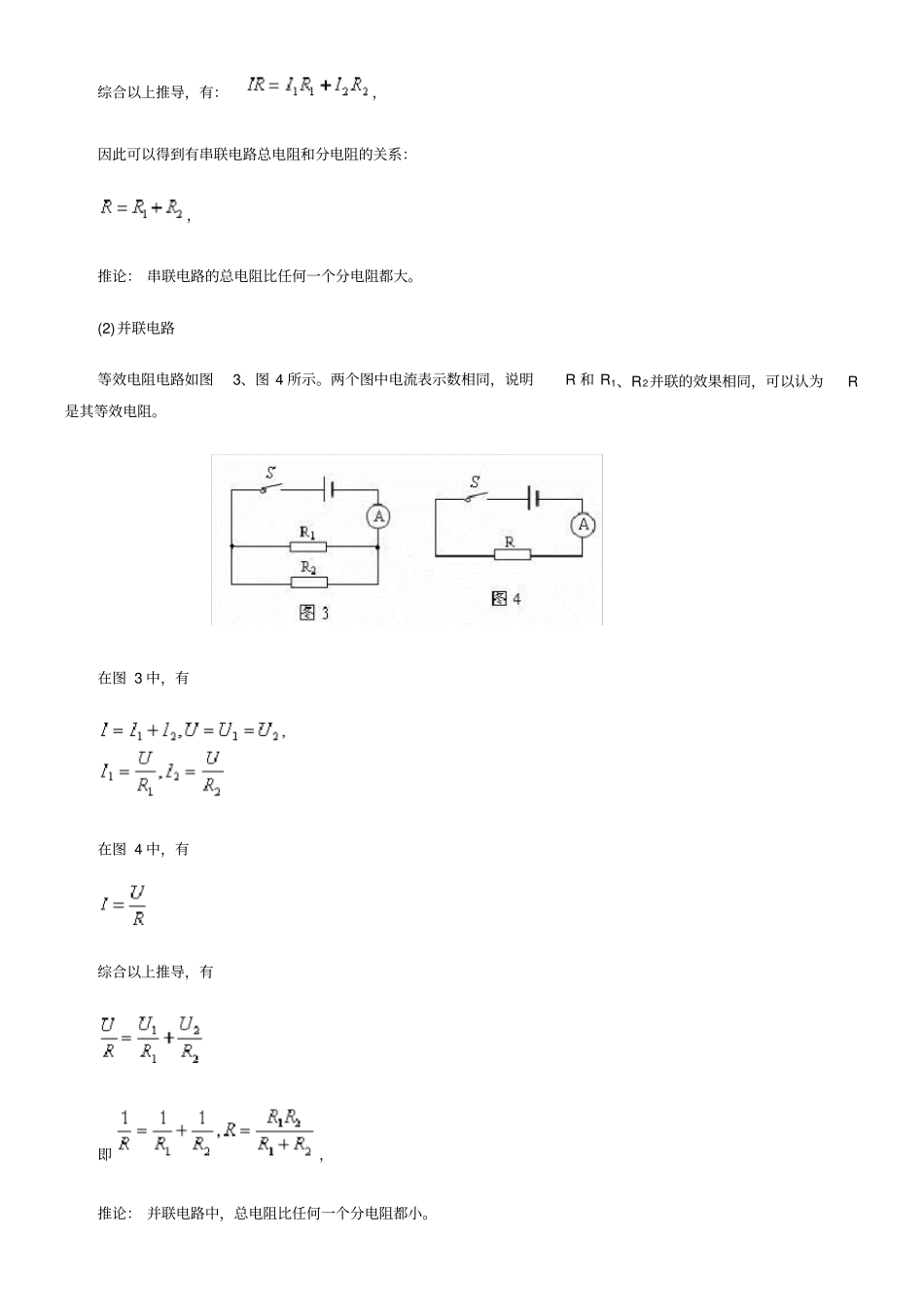

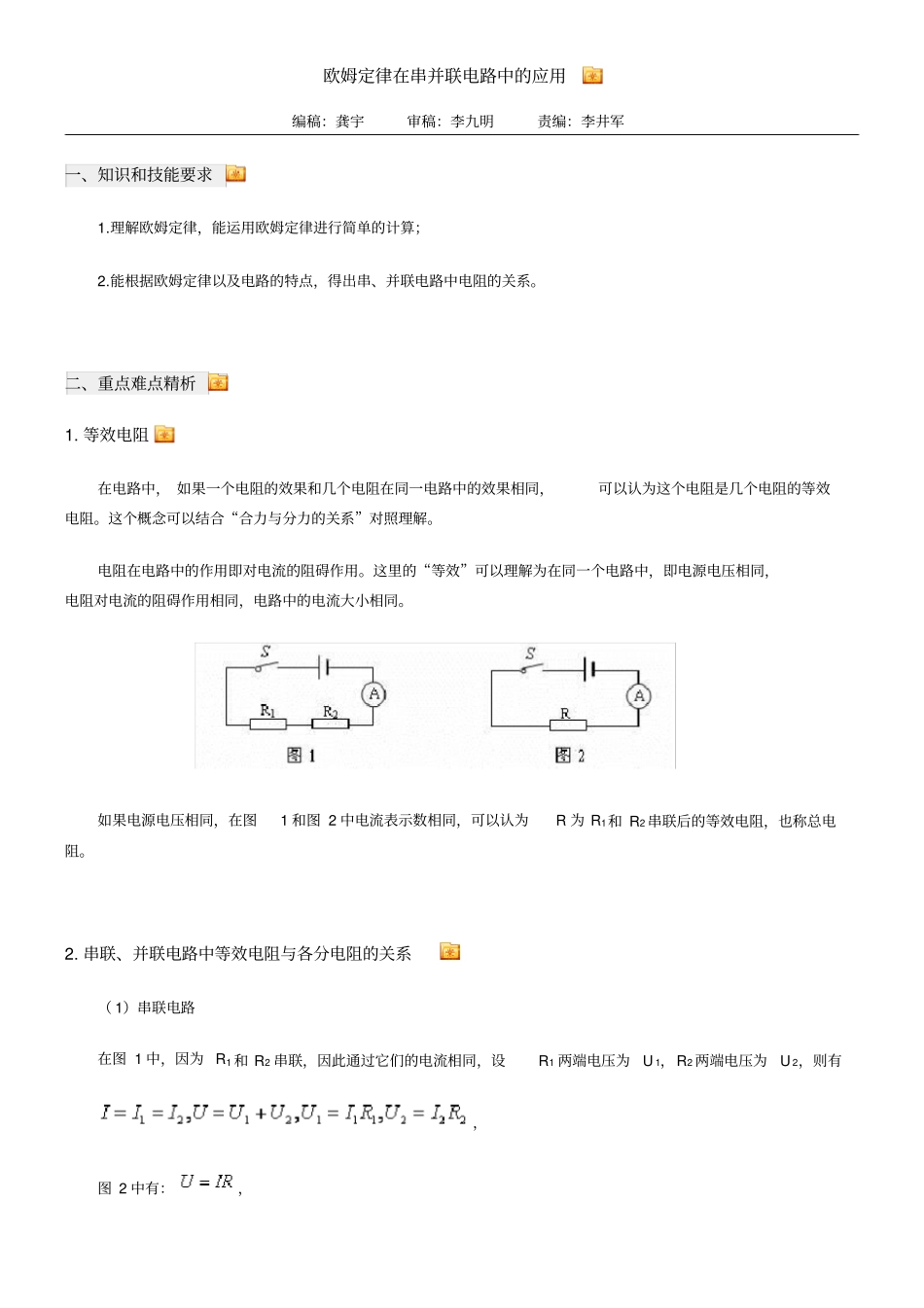

欧姆定律在串并联电路中的应用编稿：龚宇审稿：李九明责编：李井军一、知识和技能要求1.理解欧姆定律，能运用欧姆定律进行简单的计算；2.能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系。二、重点难点精析1. 等效电阻在电路中， 如果一个电阻的效果和几个电阻在同一电路中的效果相同，可以认为这个电阻是几个电阻的等效电阻。这个概念可以结合“合力与分力的关系”对照理解。电阻在电路中的作用即对电流的阻碍作用。这里的“等效”可以理解为在同一个电路中，即电源电压相同，电阻对电流的阻碍作用相同，电路中的电流大小相同。如果电源电压相同，在图1 和图 2 中电流表示数相同，可以认为R 为 R1和 R2 串联后的等效电阻，也称总电阻。2. 串联、并联电路中等效电阻与各分电阻的关系（ 1）串联电路在图 1 中，因为 R1 和 R2 串联，因此通过它们的电流相同，设R1 两端电压为U 1，R2 两端电压为U 2，则有，图 2 中有：，综合以上推导，有：，因此可以得到有串联电路总电阻和分电阻的关系：，推论： 串联电路的总电阻比任何一个分电阻都大。(2)并联电路等效电阻电路如图3、图 4 所示。两个图中电流表示数相同，说明R 和 R1、R2并联的效果相同，可以认为R是其等效电阻。在图 3 中，有在图 4 中，有综合以上推导，有即，推论： 并联电路中，总电阻比任何一个分电阻都小。3．串联电路和并联电路电阻规律的应用通过串联电路电阻的规律，可以有推论：串联电路中，电阻阻值之比等于电阻两端电压之比，推导如下：通过并联电路电阻的规律，可以有推论：并联电路中，各支路电阻阻值之比等于通过各支路电流的反比，推导如下：三、典型例题1：一只灯泡两端的电压是3V，能正常发光，此时的电阻是6Ω 。如果把这只灯泡接到电压为9V 的电源上，电路中应串联一个多大的电阻，灯泡才能正常发光？分析与解：解电路题时， 需要先把题中描述的等效电路图画好。通过题中叙述可知，电源电压高于灯泡正常发光所需要的电压，因此需要串联一个电阻分担电源电压。此电路是一个串联电路。在等效电路中标出必要字母和数据。电路问题中，关键是解决各电阻的阻值问题。解答串联电路电阻问题时一般有三种解法。解法一： 常规解法。即根据公式，分别找到电阻两端的电压和通过电阻的电流，再算出电阻的大小，解法如下。解法二：通过串联电路的电阻规律：,计算出串联电路总电阻和其中一个电阻，再算出另一个电阻，具体解法如下。解法...
