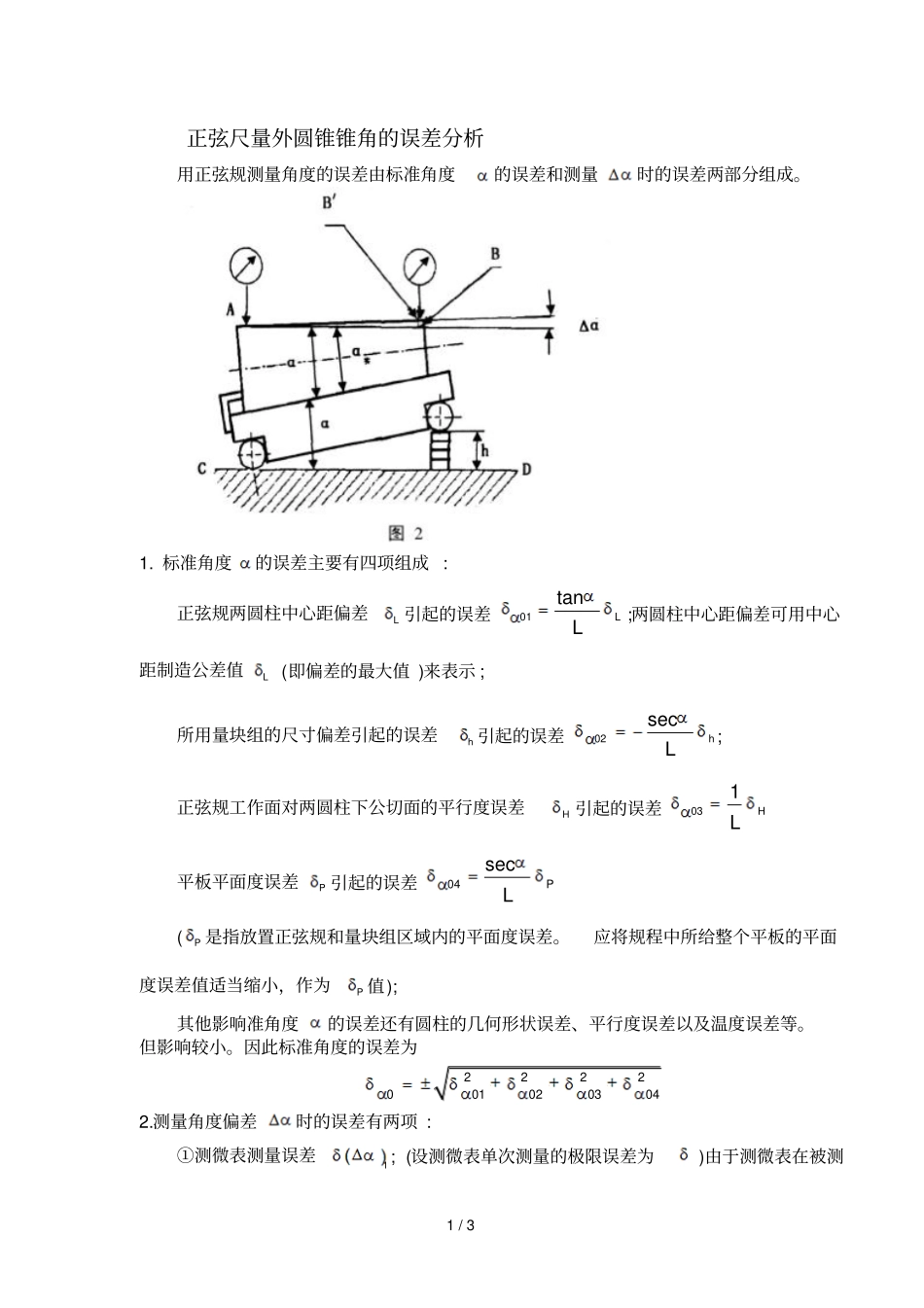

1 / 3 正弦尺量外圆锥锥角的误差分析用正弦规测量角度的误差由标准角度的误差和测量时的误差两部分组成。1. 标准角度的误差主要有四项组成 : 正弦规两圆柱中心距偏差L 引起的误差01tanLL;两圆柱中心距偏差可用中心距制造公差值L (即偏差的最大值 )来表示 ; 所用量块组的尺寸偏差引起的误差h 引起的误差02sechL; 正弦规工作面对两圆柱下公切面的平行度误差H 引起的误差031HL平板平面度误差P 引起的误差04secPL(P 是指放置正弦规和量块组区域内的平面度误差。应将规程中所给整个平板的平面度误差值适当缩小，作为P 值); 其他影响准角度的误差还有圆柱的几何形状误差、平行度误差以及温度误差等。但影响较小。因此标准角度的误差为22220010203042.测量角度偏差时的误差有两项 : ①测微表测量误差1; (设测微表单次测量的极限误差为)由于测微表在被测2 / 3 件上不同处测量两次 ,故有22112yyyll②两测量点间距 l 的测量误差1引起的误差221222nnl; 测量两测量点间距l 的方法 ,通常采用钢尺进行目测 ,测量误差1是较大的，甚至可达±1mm。但误差传递系数很小，故使误差2 并不显著。增加两测量点的距离L 同样可减小误差2 。所以角度偏差的测量误差为2212浮标式气动量仪工作原理压力 Ps为 3~7 公斤 /平方厘米的压缩空气进入过滤器除去油液、水分、杂质等， 经进气阀，再通过稳压器， 成为洁净而恒定压力为Pa的气体。此恒压气体由锥度玻璃管下端，通过浮标和锥度玻璃管之间形成的环形间隙，流到气动测量头的喷嘴，再由喷嘴和活塞之间的间隙逸入大气。当气体流经浮标和锥度玻璃管内壁所形成的环形间隙时，由于间隙起到了节流作用，浮标上部的压力0P 小于下部的压力aP ，即在浮标上下形成压力差0aPP 。设浮标的最大径向面积为 S，则此压力差对浮标产生一个向上的力0aFPP S ，它克服浮标的重力，使浮标向上移动。又由于锥度玻璃管内壁是倒锥的，其大端在上，小端在下，当浮标在力 F 的作用下向上移动时，环形间隙逐渐变大，造成压力差0aPP 变小，当 FW浮 时，浮标处于平衡状态，便悬浮在这个平衡位置不动。在稳压器保持工作压力不变的情况下，流经锥度玻璃管的气体流量越大，浮标向上移动的距离越大。 这是由于流量大时， 流经环形间隙造成的上下压力差0aPP 变大，浮标向上移动的力 F 也大，浮标需要移动较多的距离才能使力F 减小到与 W 浮平衡，因此浮标量悬浮的位置较高。反之，流经锥度玻璃管的流...
