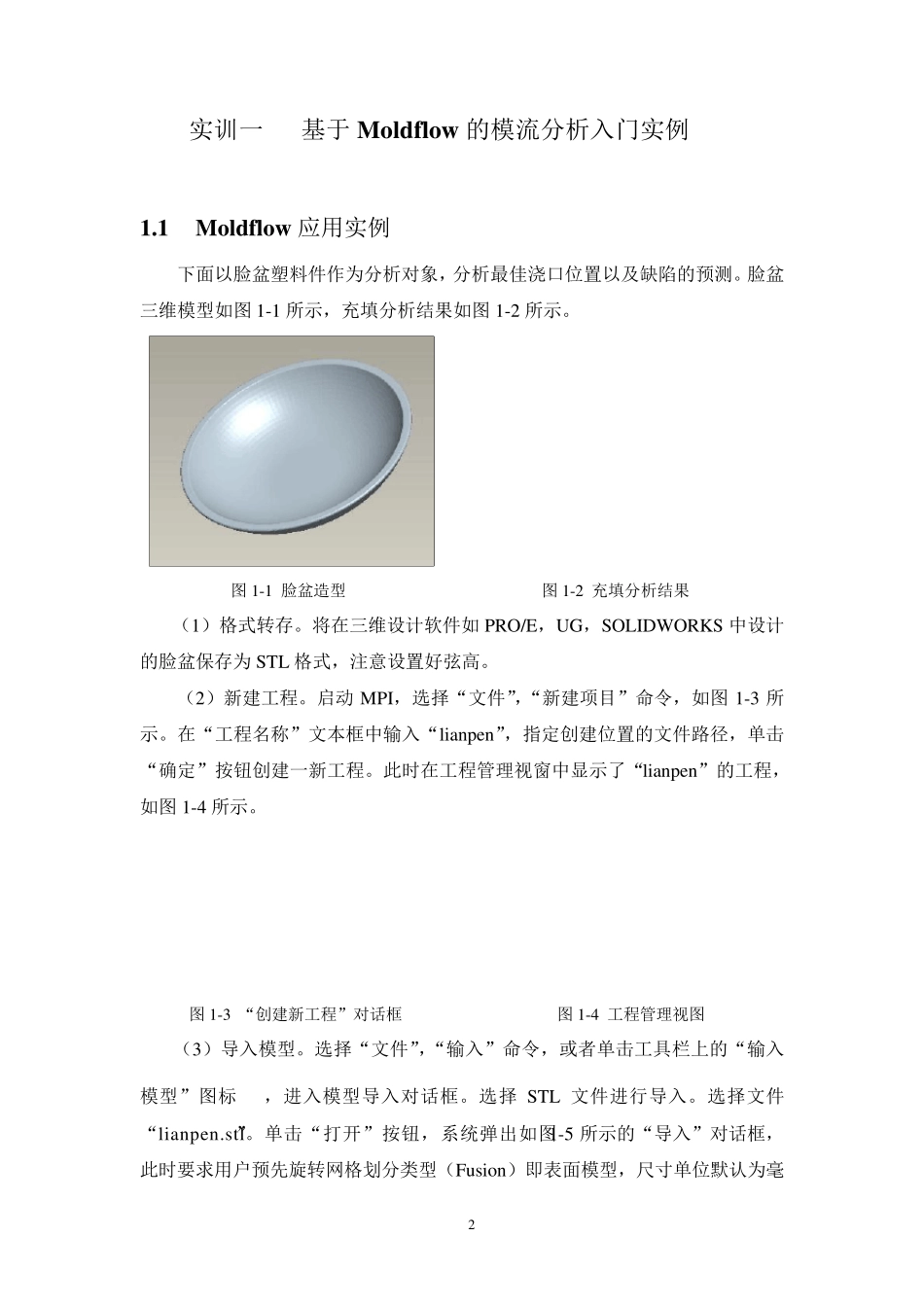

1 基于MOLDFLOW 的 模流分析技术上机实训教程 主编： 姓名： 年级： 专业： 南京理工大学泰州科技学院 2 实训一 基于Moldflow 的模流分析入门实例 1.1 Moldflow 应用实例 下面以脸盆塑料件作为分析对象，分析最佳浇口位置以及缺陷的预测。脸盆三维模型如图1-1 所示，充填分析结果如图1-2 所示。 图1-1 脸盆造型 图1-2 充填分析结果 （1）格式转存。将在三维设计软件如PRO/E，UG，SOLIDWORKS 中设计的脸盆保存为STL 格式，注意设置好弦高。 （2）新建工程。启动MPI，选择“文件”，“新建项目”命令，如图1-3 所示。在“工程名称”文本框中输入“lianpen”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。此时在工程管理视窗中显示了“lianpen”的工程，如图1-4 所示。 图1-3 “创建新工程”对话框 图1-4 工程管理视图 （3）导入模型。选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。选择STL 文件进行导入。选择文件“lianpen.stl”。单击“打开”按钮，系统弹出如图1-5 所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fu sion）即表面模型，尺寸单位默认为毫3 米。 图1-5 导入选项 单击“确定”按钮，脸盆模型被导入，如图1-6 所示，工程管理视图出现“lp1_stu dy ”工程，如图1-7 所示，方案任务视窗中列出了默认的分析任务和初始位置，如图1-8 所示。 图1-6 脸盆模型 图1-7 工程管理视窗 图1-8 方案任务视窗 4 （4 ）网格划分。网格划分是模型前处理中的一个重要环节，网格质量好坏 直接影响程序是否能够正常执行和分析结果的精度。双击方案任务 图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显 示“生成网格”定义信息，如图1 -9 所示。 单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。网格划分信息可以在模型显示区域下方“网格日志”中查看，如图1 -1 0 所示。 图1 -9 “生成网格”定义信息 图1 -1 0 网格日志 划分完毕后，可以看见如图1 -1 1 所示的脸盆网格模型，此时在管理视窗新增加了三角形单元层和节点层，如图1 -1 2 所示。 图 1 -1 1 网格模型 图1 -1 2 层管理视窗 5 （5）网格检验与修补。网格检验与修补的目的是为了检验出模型中存在的不合理网格，将其修改成合理网格，便于MOLDFLOW 顺利求解。选择“网格”，“网格统计”命...
