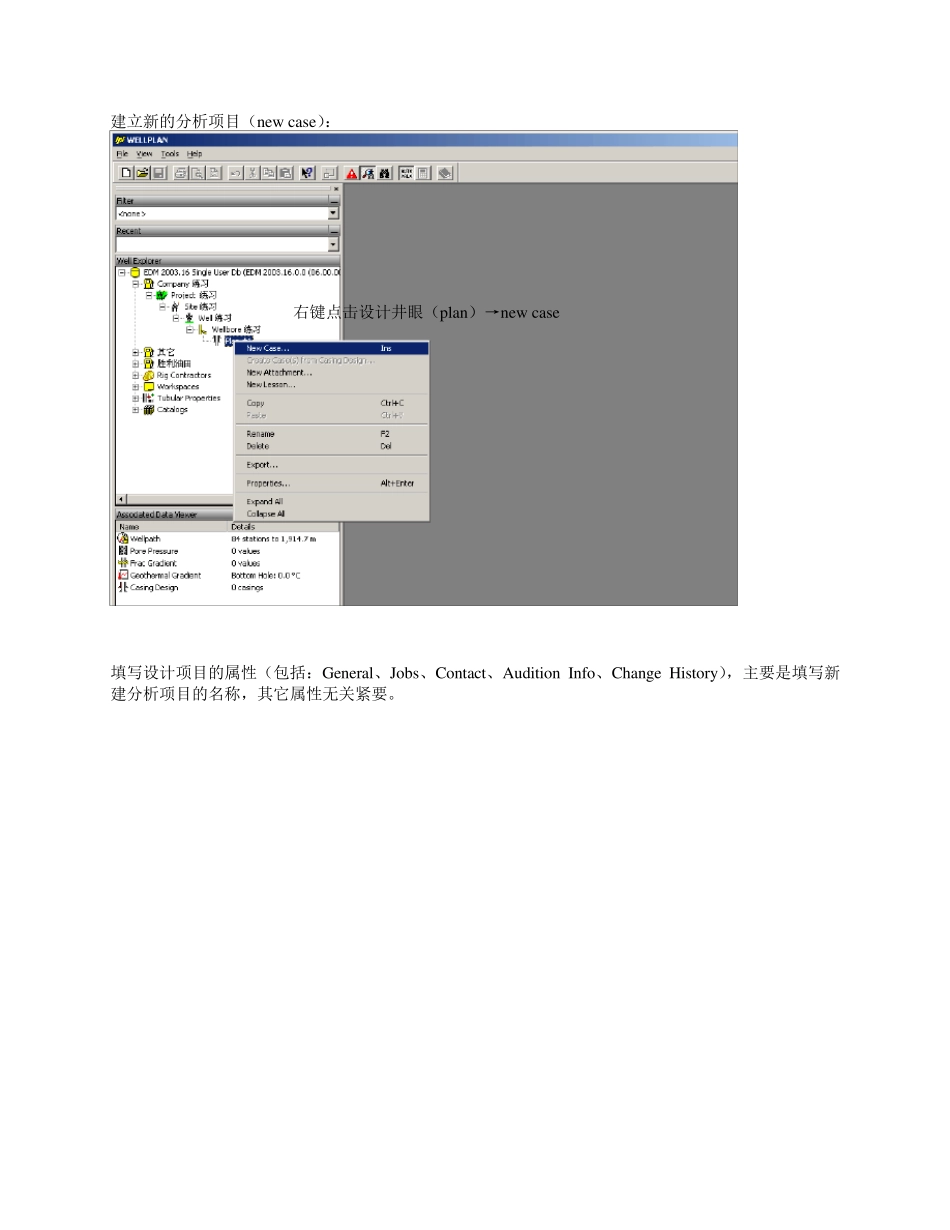

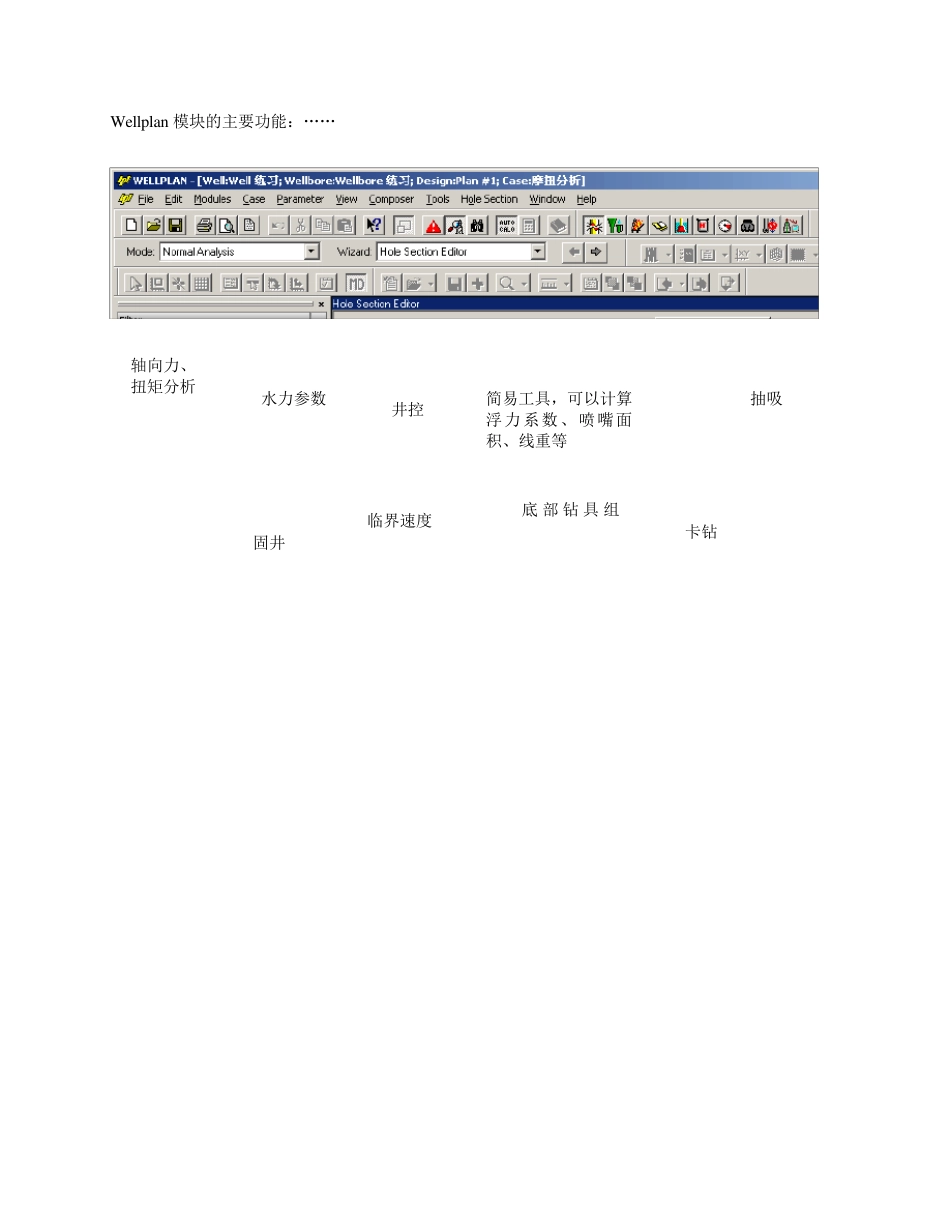

Wellp lan 模块的主要功能：…… 轴向力、 扭矩分析 水力参数 井控 简易工具，可以计算浮力系数、喷嘴面积、线重等 抽吸 固井 临界速度 底 部 钻 具 组卡钻 运行Wellp lan 模块： 输入密码，点击 o k 建立新的分析项目（new case）： 填写设计项目的属性（包括：General、Jobs、Contact、Audition Info、Change History），主要是填写新建分析项目的名称，其它属性无关紧要。 右键点击设计井眼（plan）→new case 打开分析项目：点击Torque Drag。 点击Wizard 下拉菜单，选择 Hole Section Editor Torque Drag 修改单位：单击菜单上的Tools→单击Unit Sy stem 选择用户习惯的单位制体系：点击下拉菜单→单击用户需要的单位制体系 Hole Section Editor 界面：该界面主要功能是输入井身结构。一般只输入两行即可，第二行输入裸眼（即当前需要分析的井眼）相关数据，第一行输入裸眼上层的套管下深及相关数据。 选择相应的套管： Casing：套管 Open Hole：裸眼 Riser：导管： Tu bing：油管 双击 双击 双击 相同方法选择第二行Open Hole，输入完毕后界面如下： 单击下拉菜单选择string editor，也可以单击下一步的箭头进入string editor 界面： Section ty pe depth length tapered shoe depth ID Drift 井段类型 深度 长度 锥形 套管鞋深度 内径 通径 effectiv e hole diameter fiction factor linear capacity ex cess description 有效井眼直井 摩擦系数 单位长度井眼容积 扩大率 描述 白色部分均可按照用户需要自行编辑。 String editor 界面：该界面主要功能是输入钻具组合。 选择钻杆（Section ty pe 里面主要包括：钻杆、加重钻杆、钻铤、钻头等）： Top to bottom 自上而下 Bottom to top 自下而上 Drill Piper： 钻杆 Heav y Weight：加重钻杆 Drill Collar： 钻铤 Bit： 钻头 单击用户需要的数据库： 双击需要的钻杆尺寸、线重、钢级、扣型、新旧级别 点击o k 后得到如下界面： 同样方法选择加重钻杆、钻铤、钻头等需要的部分： 选择完毕后界面如下： 单击下一步箭头，进入wellpath editor。 Section type Length Depth OD ID Weight Description 类型 长度 井深 内径 外径 线重 描述 白色部分均可按照用户需要自行编辑。 w ellpath editor 界面：该界面主要功能是选择井眼轨道弯...
