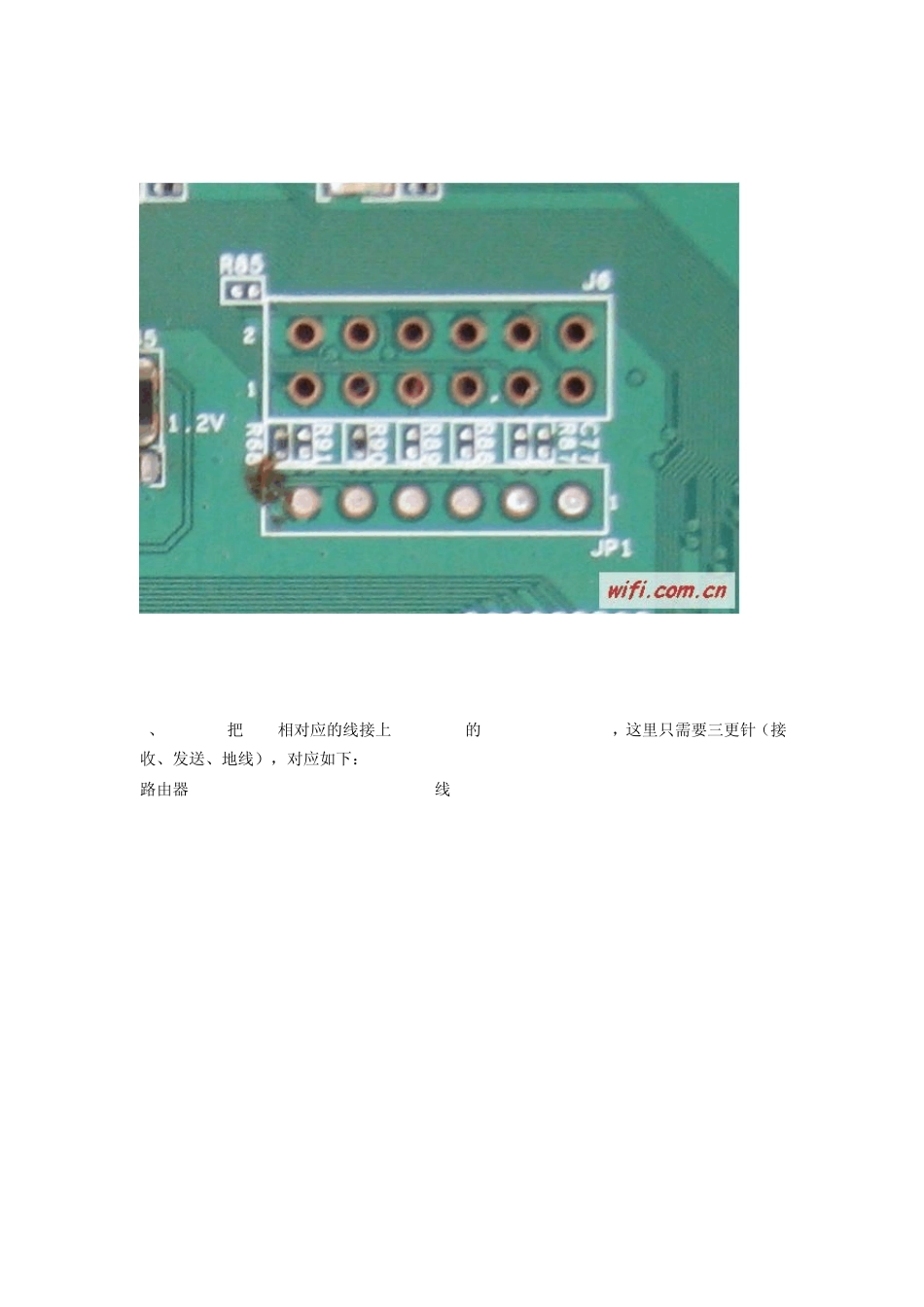

通过TTL修复WGR614v8全过程 通过T T L 修复路由器的前提是路由器的CFE 正常。一般情况下，刷固件是不会搞坏CFE的。如果CFE 不正常，就只能通过JT AG 线修复。 首先，我们了解一下路由器的WHOLEFLASH组成，它包括以下几个CFE、KERNEL、NVRAM、BSP。路由器的CFE就像我们电脑的BIOS，固件就像我们的windows系统。 修复路由器之前，我们需要准备以下东西。 一、前提：路由器的CFE正常。一般情况下，刷固件是不会搞坏CFE的。 二、准备工具： 1、 USB-TTL线 2、 PuTTY-v6.0软件 3、 Tftp软件 4、 烙铁和焊锡 三、准备好工具，开始动手了。 用 USB-TTL线要用到路由器的 serial port，也就是WGR614v8主板上的JP1，如下图红线箭头所示。 1、 把 TTL相对应的线接上 WGR614v8的 JP1(Serial Port)，这里只需要三更针（接收、发送、地线），对应如下： 路由器 Serial port TTL线 Pin2: ---- RXD Pin5: ---- TXD Pin6: ---- GND 2、 接上 USB-TTL线到电脑，安装这个线的驱动。 3、 打开 PuTTY，设置如下图所示： 安装好 USB-TTL线的驱动后，在设备管理器里可以看到这个设备用的是 COM3 然后，去到”Serial”选项，设置如下图所示： 4、 将电脑用网线和路由器的LAN口连接好，设好电脑的IP： 5、 打开PuTTY软件，给路由器上电，过程中，按下“CTRL+C”，取得 CFE控制，如下图所示： 然后启动路由器的TFTP服务器。输入如下： CFE> tftpd 这是路由器会显示如下： START TFTPD SERVER READING:: 6、 启动TFTP软件，设好TFTP服务器地址，上传固件。 7、 此时，PuTTY软件会显示“Loading................................... “。 大概五分钟后，固件更新完成，此时会看到如下信息： "Write len/cksum offset @ 0x0038FFF8...done" 到此，路由器的修复已经完成，路由器会用新的固件重新启动。
