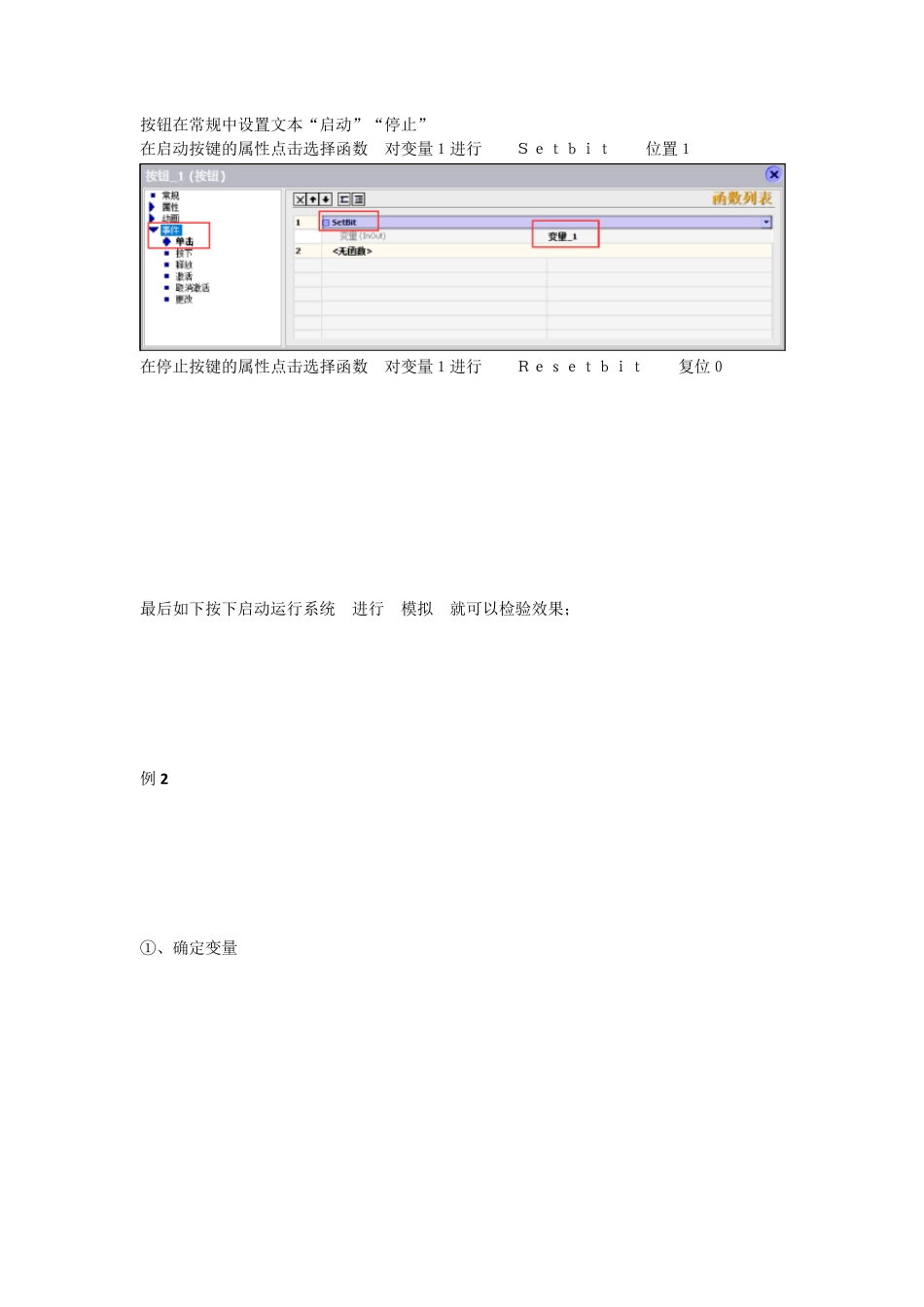

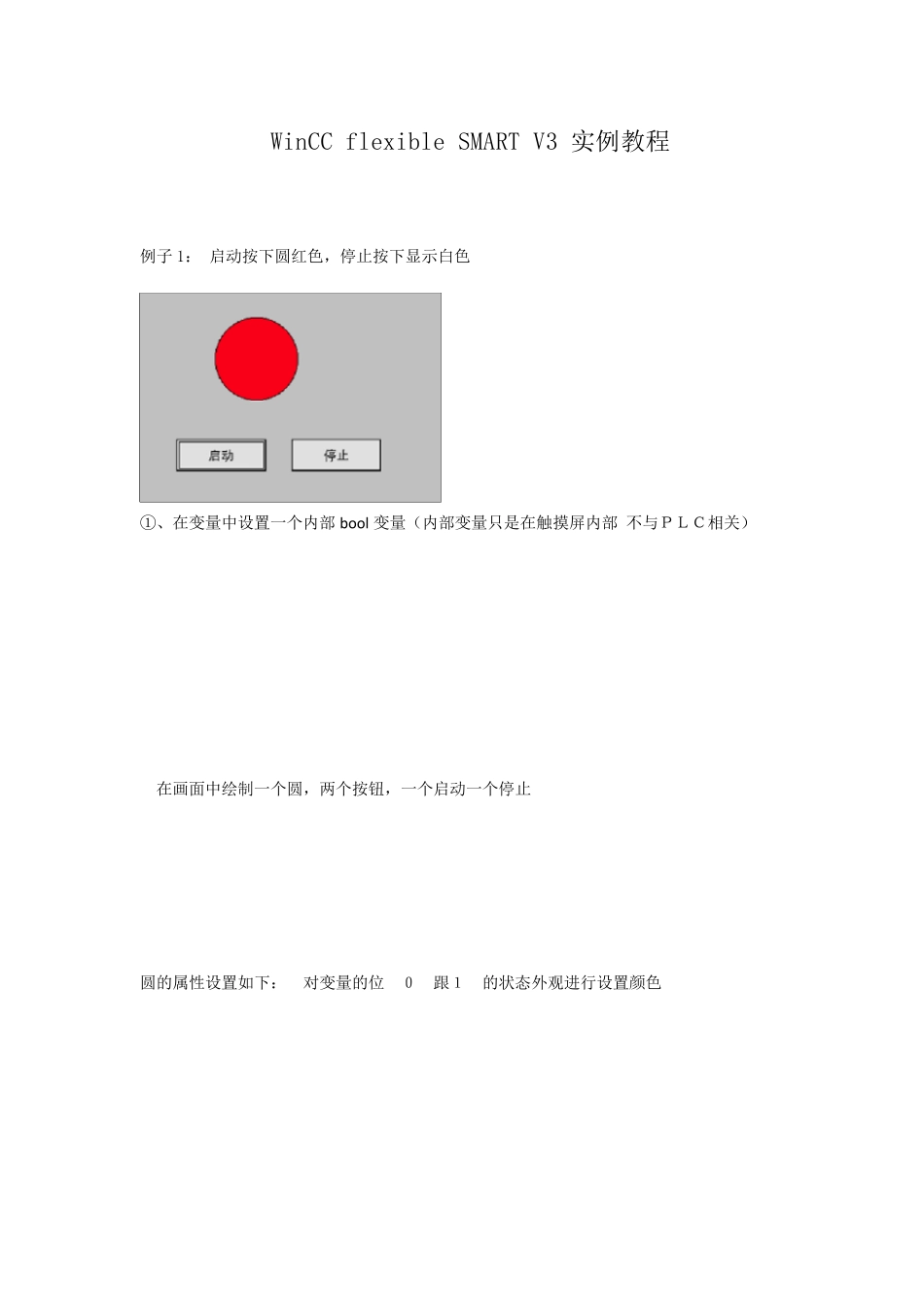

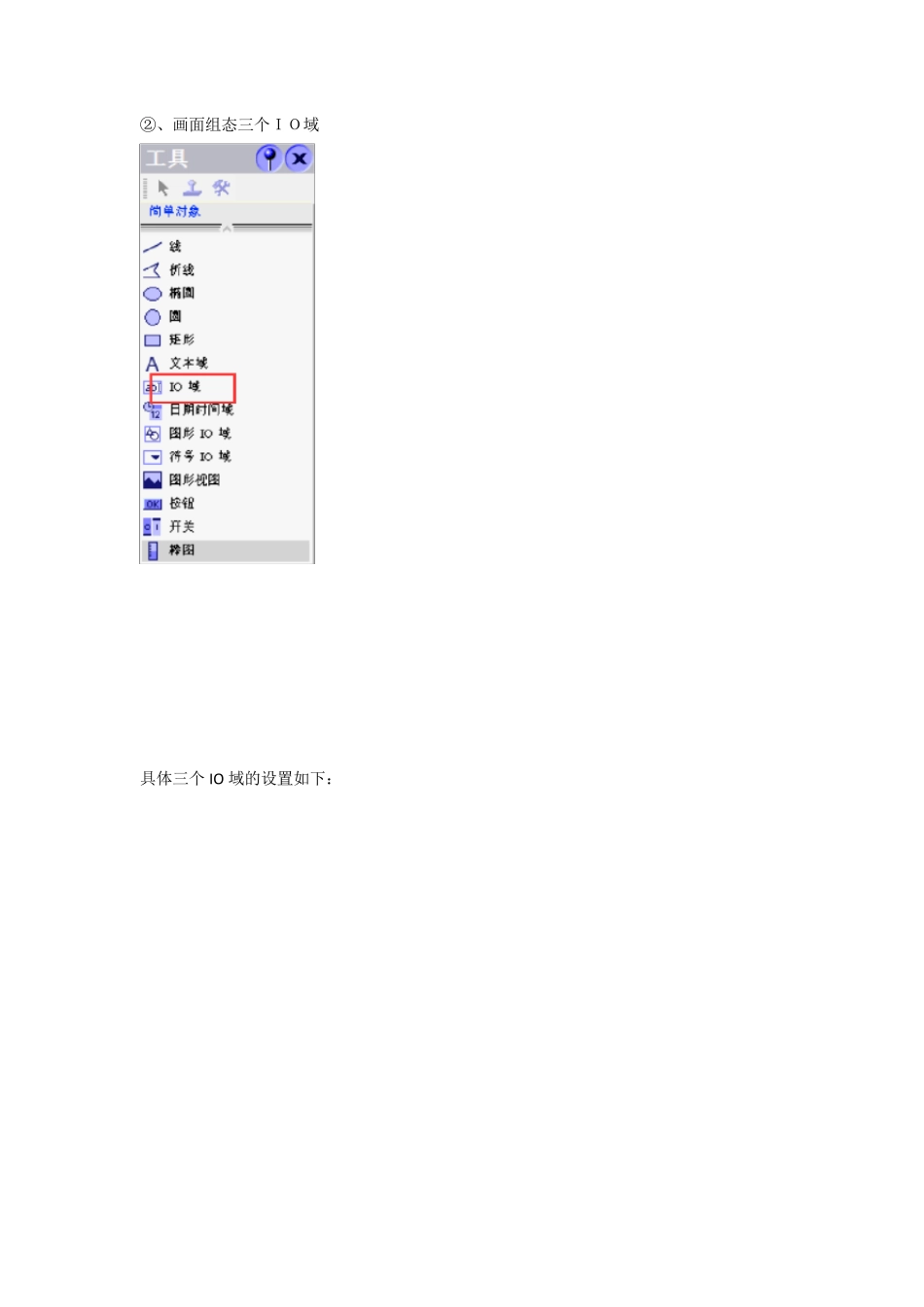

WinCC flexible SMART V3 实例教程 例子1： 启动按下圆红色，停止按下显示白色 ①、在变量中设置一个内部 bo o l 变量（内部变量只是在触摸屏内部 不与ＰＬＣ相关） 在画面中绘制一个圆，两个按钮，一个启动一个停止 圆的属性设置如下： 对变量的位 ０ 跟１ 的状态外观进行设置颜色 按钮在常规中设置文本“启动”“停止” 在启动按键的属性点击选择函数 对变量１进行 Ｓｅｔｂｉｔ 位置１ 在停止按键的属性点击选择函数 对变量１进行 Ｒｅｓｅｔｂｉｔ 复位０ 最后如下按下启动运行系统 进行 模拟 就可以检验效果； 例 2 ①、确定变量 ②、画面组态三个ＩＯ域 具体三个 IO 域的设置如下： 最后如下按下启动运行系统 进行 模拟 就可以检验效果； 例子 3 具体操作如下： 最后如下按下启动运行系统 进行 模拟 就可以检验效果； 例4 具体操作如下： 添加图形之前可以去工具栏中→图形→Miscellaneous 中寻找对应的图，然后选择到画面中进行展现，这样 在此图形列表条件的时候就会显示出，供你选择； 接下来就是画面方面的操作： 最后如下按下启动运行系统 进行 模拟 就可以检验效果； 例子 5 具体操作： 绘制4 个矩形设置成黑色然后组合成一个对象 如下： 然后双击对象进行设置 如下： 最后开启仿真器模拟 会弹出如下窗口，然后进行红色框的相应设置： 就会实现对应的效果； 例6 具体操作如下： 接下是画面的组态 文本域 符合域 还有IO 域 如下图以及相关设置 以三个水位设置 最后如下按下启动运行系统 进行 模拟 就可以检验效果； 例7 具体操作如下： 等…… 最后如下按下启动运行系统 进行 模拟 就可以检验效果； 例8 1、西门子触摸屏报警视图做法 ①、在模板里添加报警视图，然后在报警变量里设置相关变量 ②、图的编程方法：在工具栏中的“增强对象”找出“报警视图”拖放到界面。在它的属性中选择相应的“显示”按钮。（右侧工具中找） ③、软件编写方法：在“通讯”下打开“变量”，写变量（西门子报警是以字或者号的形式）。在“报警管理”中选择“离散量报警”，写报警文本（这里的报警地址是系统“自动生成”的，在2008 版本后有地址显示，地址必须与 PLC 报警地址一致）在属性中允许写一些帮助信息。 → 例 9 先写ＰＬＣ程序 PLC 通讯设置： 触摸屏编写： 触摸屏刚开启可以进入控制面板，进行设置通讯方式，比如以太网，则可设...
