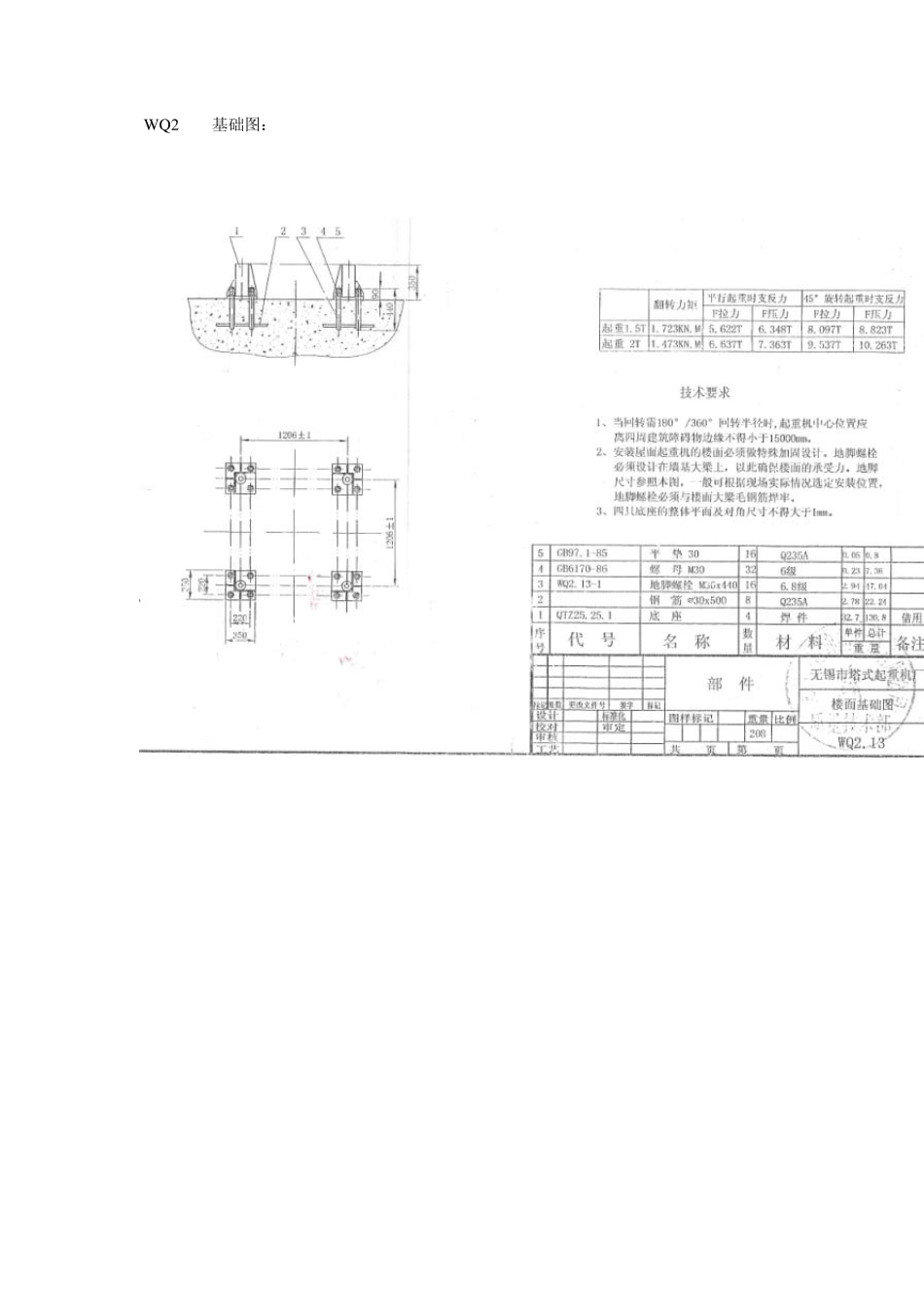

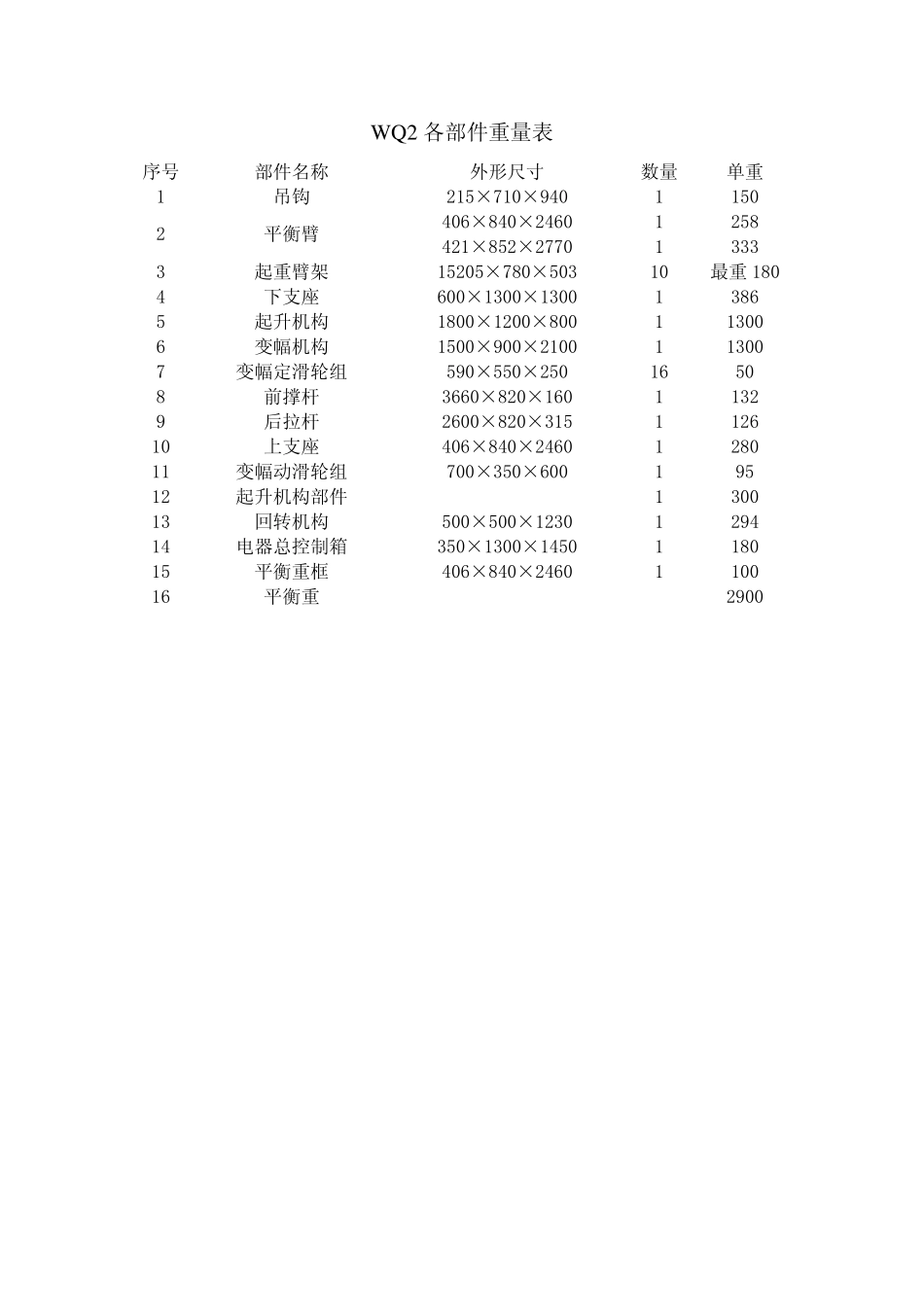

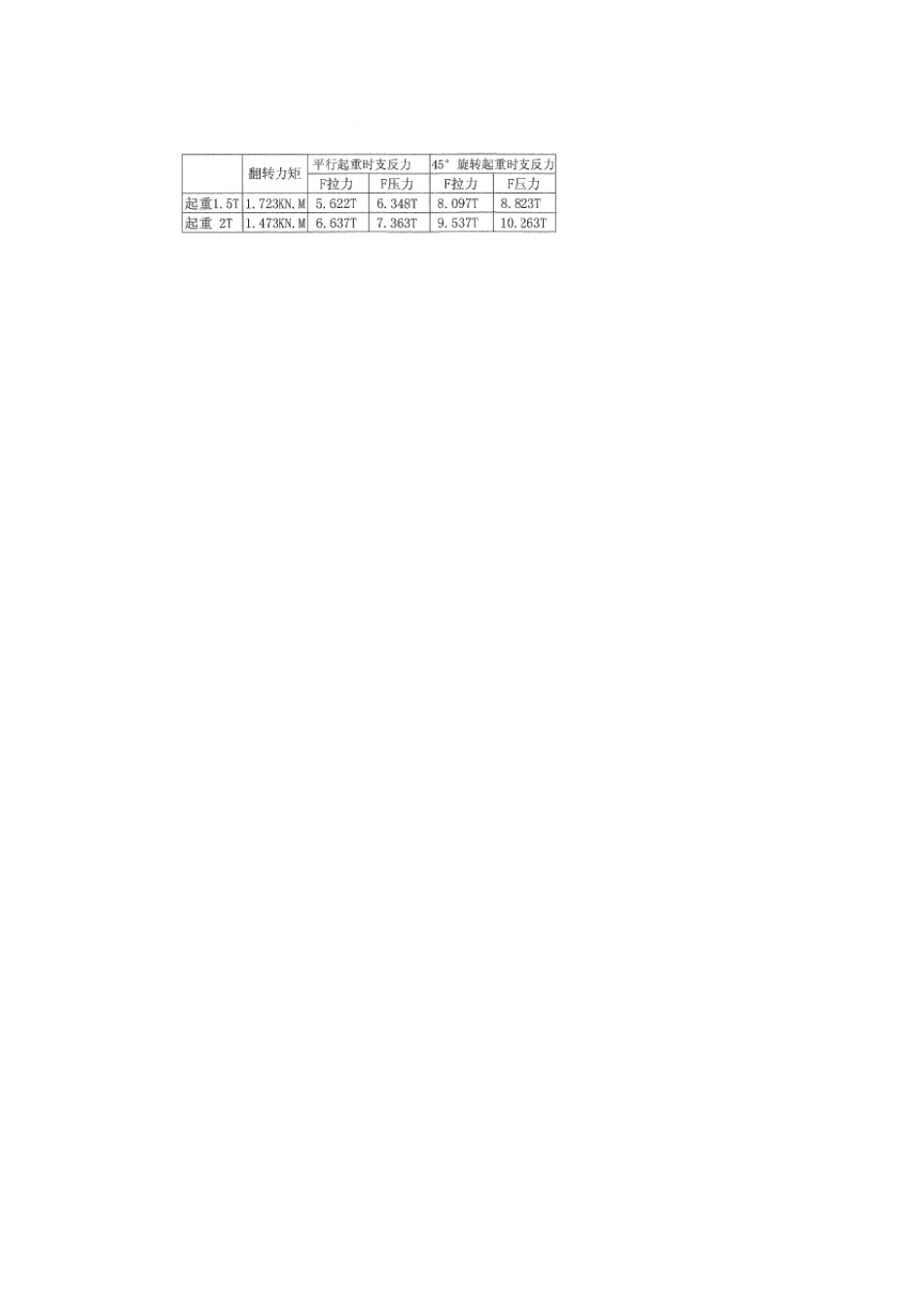

W Q2基础图： W Q2 各部件重量表 序号 部件名称 外形尺寸 数量 单重 1 吊钩 215×710×940 1 150 406×840×2460 1 258 2 平衡臂 421×852×2770 1 333 3 起重臂架 15205×780×503 10 最重1804 下支座 600×1300×1300 1 386 5 起升机构 1800×1200×800 1 1300 6 变幅机构 1500×900×2100 1 1300 7 变幅定滑轮组 590×550×250 16 50 8 前撑杆 3660×820×160 1 132 9 后拉杆 2600×820×315 1 126 10 上支座 406×840×2460 1 280 11 变幅动滑轮组 700×350×600 1 95 12 起升机构部件 1 300 13 回转机构 500×500×1230 1 294 14 电器总控制箱 350×1300×1450 1 180 15 平衡重框 406×840×2460 1 100 16 平衡重 2900 起重性能 WQ2 起重性能表： WQ2 技术参数： 起升机构 M5 回转机构 M4 机构工作级别 变幅机构 M4 工作仰角 80° 15° 工作幅度 3.5m 14m 最大起重量 2t 1.5t 电机型号 YZR160M-6 电机功率 7.5KW 减速机型号 JZQ500-2-Ⅷ-F 起升速度 10m/min 制动器型号 YWZ300/45 绳筒直径 295φmm 起 升 机 构 钢丝绳规格 6*19W-11-1550-FC 电机型号 YZR132M-6 回 电机功率 2.2KW 转 减速机型号 XX4-40-157.5 机 回转速度 0.78r/min 构 回转支撑 0.11.40.900 m=8 z=130 电机型号 Y112M-4 变 电机功率 4KW 幅 变幅速度 2.44m/min 机 构 钢丝绳 6*19(w)-9-155 操纵形式 操作台 转换开关、按钮 WQ2 外形： WQ2 部件尺寸及重量： 序号 名称 外形尺寸（m m ） 数量 重量（kg） 1 吊钩 215*710*940 1 150 2 臂架 15205*780*503 1 1038 406*840*2460 1 258 3 平衡臂 421*852*2770 1 333 4 底座 350*350*35 4 132 5 下支座 600*1300*1300 1 388 6 起升机构 1800*1200*800 1 1300 7 变幅定滑轮组 590*550*250 1 50 8 前撑杆 3660*820*160 1 132 9 后拉杆 2600*820*315 1 126 10 上支座 1284*1030*450 1 280 11 变幅动滑轮组 535*300*204 1 30 12 操纵箱 23 13 回转机构 500*500*1230 1 294 14 平衡重 2900
