x61拆机过程VIP免费

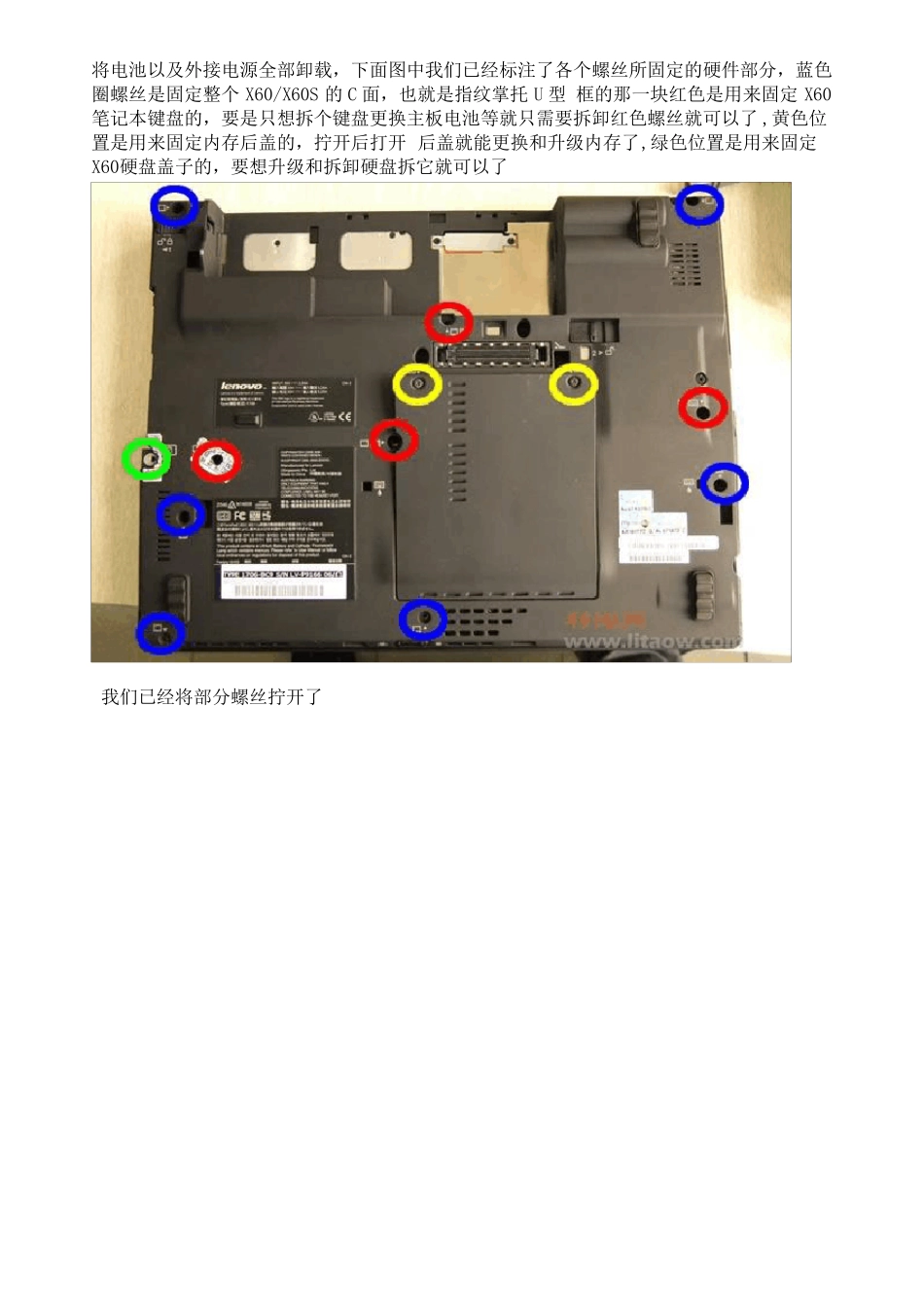

x61拆机过程_第1页
1/9

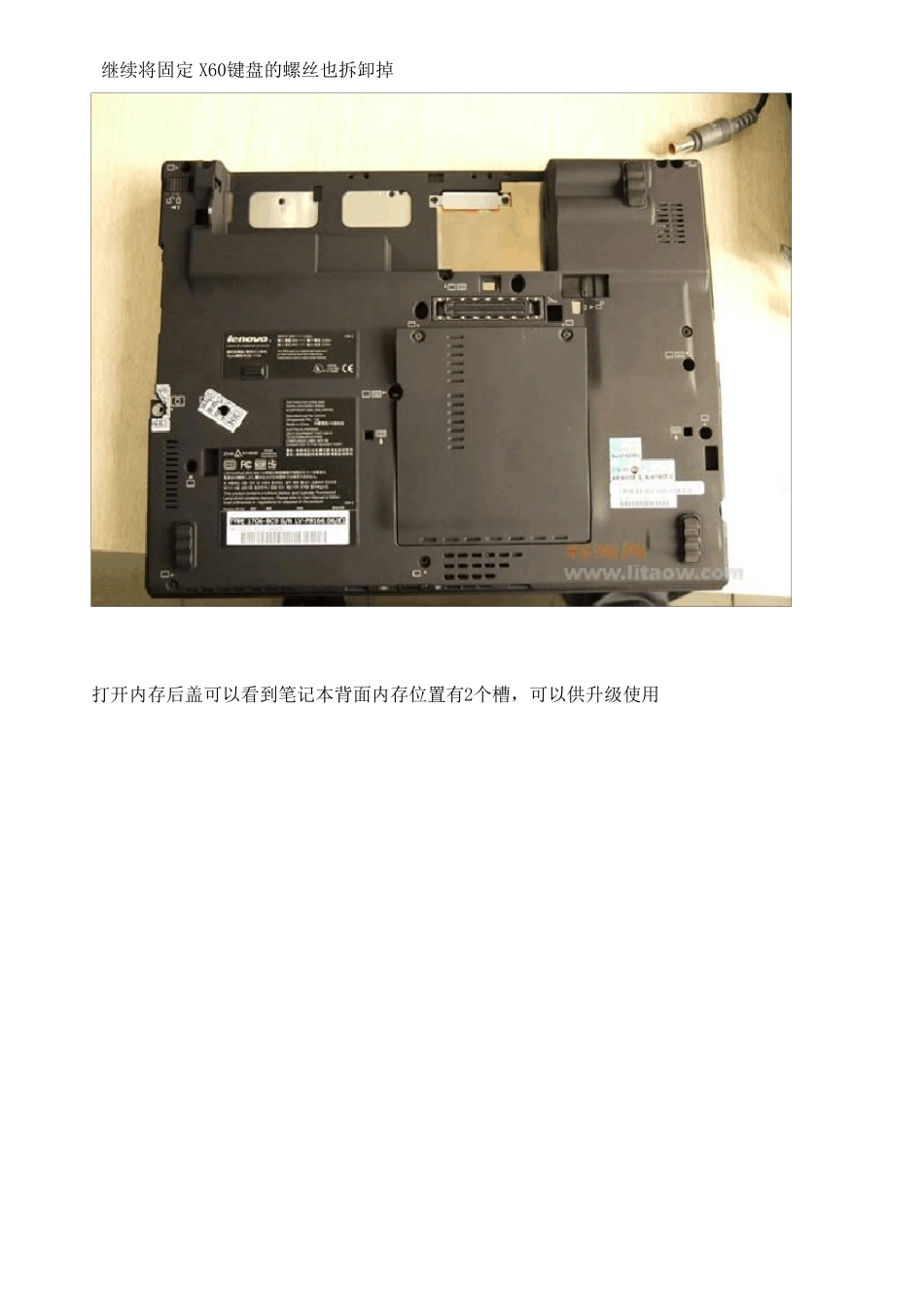

x61拆机过程_第2页
2/9
x61拆机过程_第3页
3/9
将电池以及外接电源全部卸载,下面图中我们已经标注了各个螺丝所固定的硬件部分,蓝色圈螺丝是固定整个X60/X60S 的C 面,也就是指纹掌托U 型 框的那一块红色是用来固定X60笔记本键盘的,要是只想拆个键盘更换主板电池等就只需要拆卸红色螺丝就可以了,黄色位置是用来固定内存后盖的,拧开后打开 后盖就能更换和升级内存了,绿色位置是用来固定X60硬盘盖子的,要想升级和拆卸硬盘拆它就可以了 我们已经将部分螺丝拧开了 继续将固定X60键盘的螺丝也拆卸掉 打开内存后盖可以看到笔记本背面内存位置有2个槽,可以供升级使用 将背面固定键盘的螺丝拧开后,我们推键盘就能将键盘提起来拿出 注意键盘是有数据排线和主板连接在一起的,排线上有个小提手,直接提起来就可以拆卸 在主板上的键盘接口特写 蓝色位置螺丝都拧开,红色位置是掌托上指纹识别的排线 下面就可以将整个C 面一起拆卸出来了 C 面下面也有不少铜片,以增加笔记本的散热效能 继续将上面的一些无线网卡天线以及网卡走线都拆卸下来 将猫(Modem)也拆了 这个就是无限网卡位置,将天线都拆卸下来 下面我门就可以将整个X60/X60S 的主板冲 D 壳中拆卸下来了 注意风扇与主板连接线白色的接头,将它拨出来 可以看到有四个固定螺丝,将处理器上的蓝色螺丝拧开 如下图 此拆机图的风扇芯为卯丁X60 X61风扇芯(X6的另一种风扇芯),此链接宝贝风扇为上螺丝的,如下图 取下整个风扇后可以看到有四个螺丝固定风扇芯,拆下更换即可
