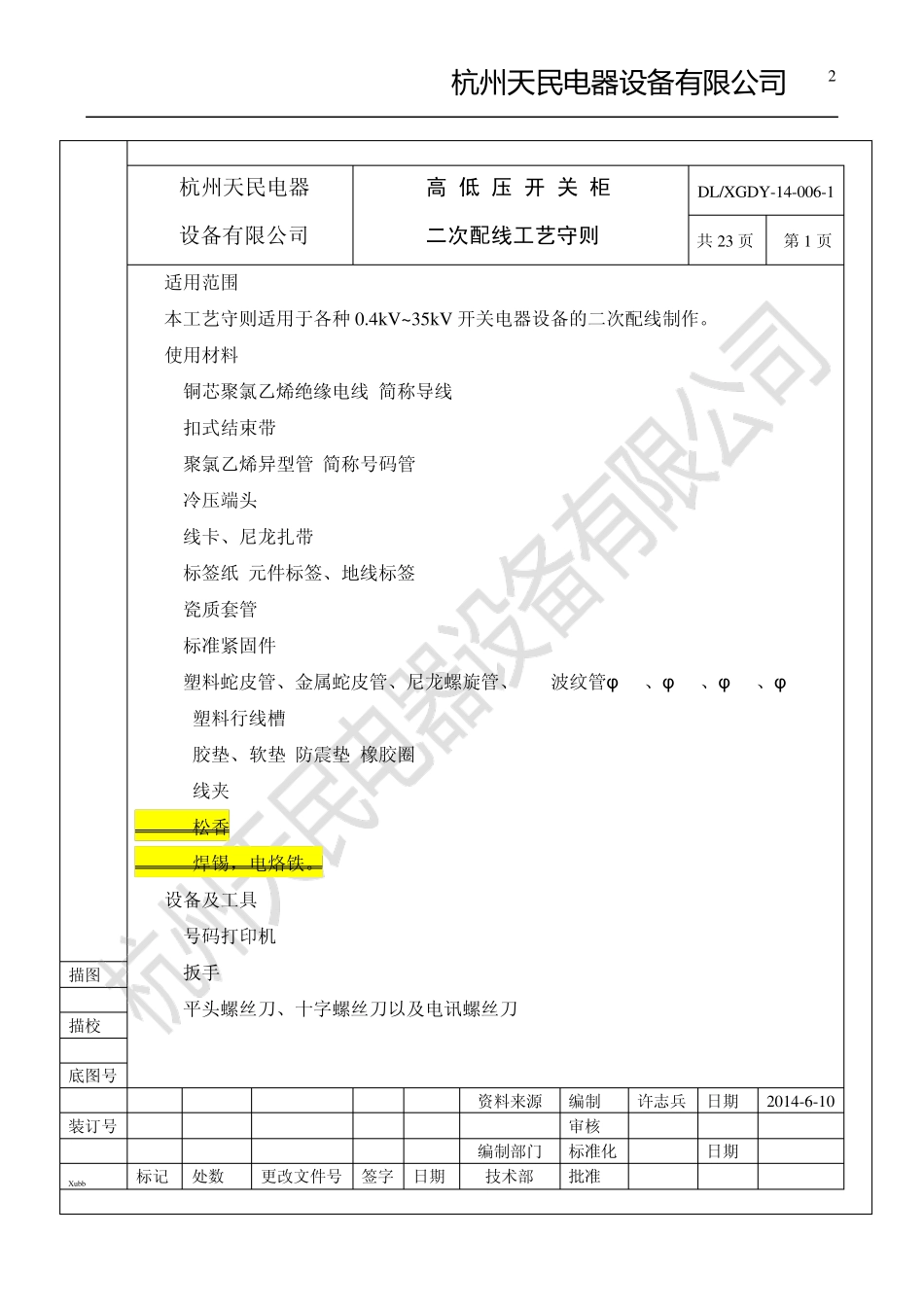

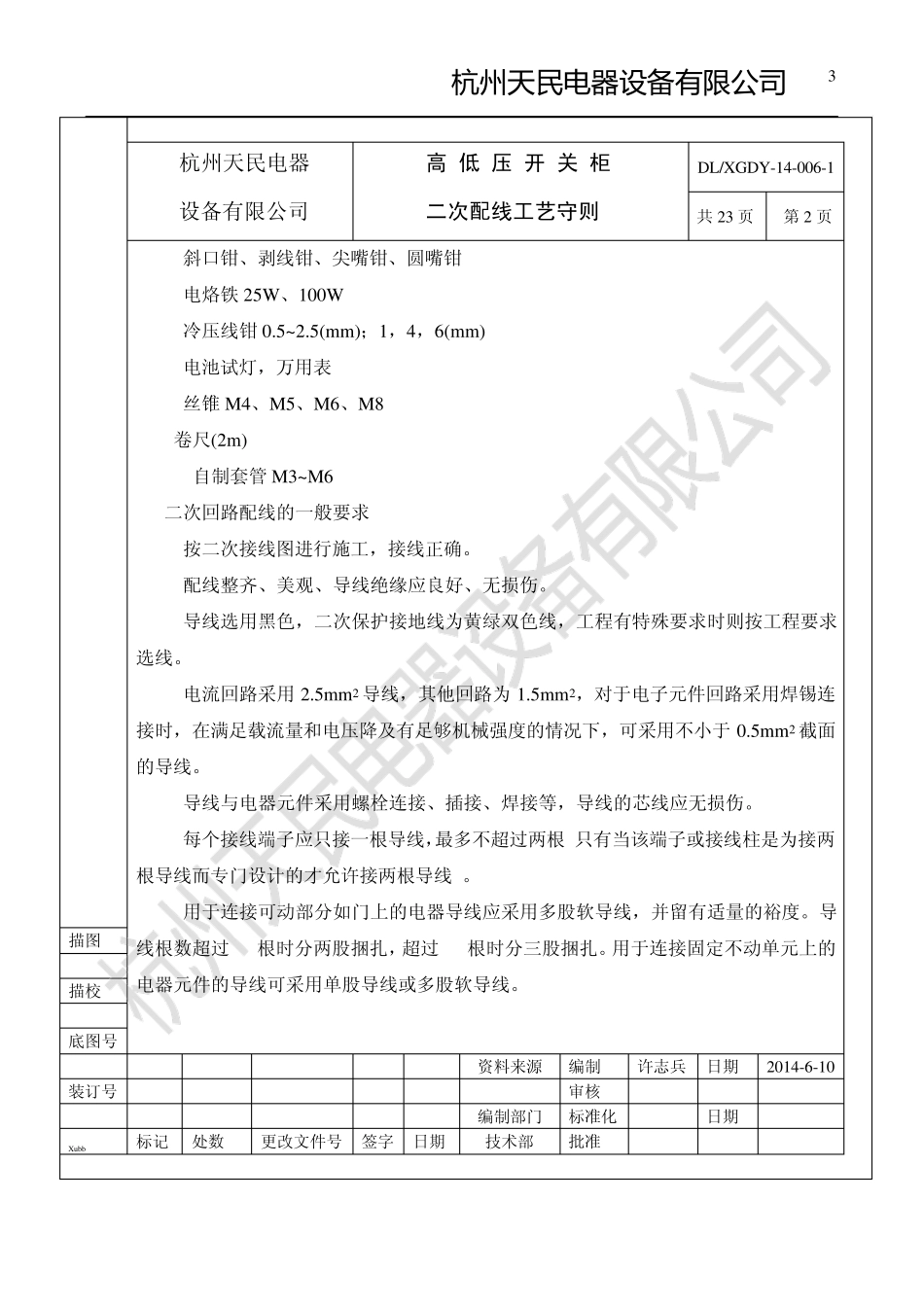

杭州天民电器设备有限公司 TM/XGDY-14-006-1 高低压开关柜二次配线工艺守则 许志兵 2014/6/9 杭 州 天 民 电 器 设 备 有 限 公司 2 杭州天民电器 设备有限公司 高 低 压 开 关 柜 二次配线工艺守则 DL/XGDY-14-006-1 共23 页 第1 页 1 适用范围 本工艺守则适用于各种0.4kV~35kV 开关电器设备的二次配线制作。 2 使用材料 2.1 铜芯聚氯乙烯绝缘电线(简称导线) 2.2 扣式结束带 2.3 聚氯乙烯异型管(简称号码管) 2.4 冷压端头 2.5 线卡、尼龙扎带 2.6 标签纸(元件标签、地线标签) 2.7 瓷质套管 2.8 标准紧固件 2.9 塑料蛇皮管、金属蛇皮管、尼龙螺旋管、PVC波纹管φ 12、φ 18、φ 25、φ 35 2.10 塑料行线槽 2.11 胶垫、软垫(防震垫)橡胶圈 2.12 线夹 2.13 松香 2.14 焊锡，电烙铁。 3 设备及工具 3.1 号码打印机 3.2 扳手 3.3 平头螺丝刀、十字螺丝刀以及电讯螺丝刀 描图 描校 底图号 资料来源 编制 许志兵 日期 2014-6-10 装订号 审核 编制部门 标准化 日期 Xubb 标记 处数 更改文件号 签字 日期 技术部 批准 杭 州 天 民 电 器 设 备 有 限 公司 3 杭州天民电器 设备有限公司 高 低 压 开 关 柜 二次配线工艺守则 DL/XGDY-14-006-1 共23 页 第2 页 3.4 斜口钳、剥线钳、尖嘴钳、圆嘴钳 3.5 电烙铁 25W、100W 3.6 冷压线钳0.5~2.5(mm)；1，4，6(mm) 3.7 电池试灯，万用表 3.8 丝锥 M4、M5、M6、M8 3.9 卷尺(2m) 3.10 自制套管 M3~M6 4 二次回路配线的一般要求 4.1 按二次接线图进行施工，接线正确。 4.2 配线整齐、美观、导线绝缘应良好、无损伤。 4.3 导线选用黑色，二次保护接地线为黄绿双色线，工程有特殊要求时则按工程要求选线。 4.4 电流回路采用 2.5mm2 导线，其他回路为 1.5mm2，对于电子元件回路采用焊锡连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于 0.5mm2 截面的导线。 4.5 导线与电器元件采用螺栓连接、插接、焊接等，导线的芯线应无损伤。 4.6 每个接线端子应只接一根导线，最多不超过两根(只有当该端子或接线柱是为接两根导线而专门设计的才允许接两根导线)。 4.7 用于连接可动部分如门上的电器导线应采用多股软导线，并留有适量的裕度。导线根数超过 35根时分两股捆扎，超过 70根时分三股捆扎。用于连接固定不动单元上的电器元件的...
