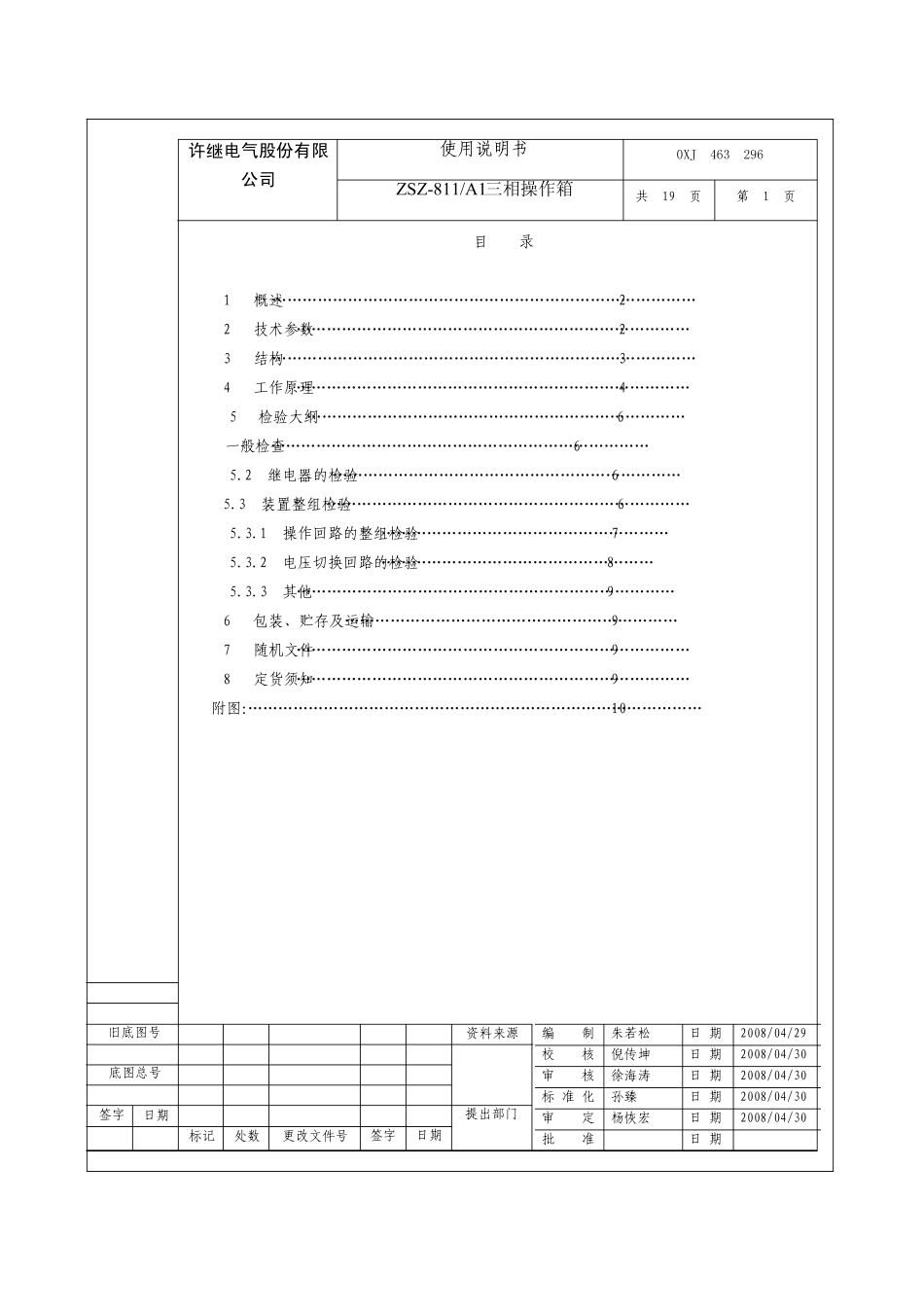

许继电气股份有限公司 使用说明书 ZSZ-811/A1 三相操作箱 0XJ 463 296 共 19 页 第 1 页 资料来源 提出部门 处数 标记 更改文件号 签字日期签字 日期 底图总号 旧底图号 目 录 1 概 述………………………………………………………………………… 2 2 技 术 参 数…………………………………………………………………… 2 3 结 构………………………………………………………………………… 3 4 工 作 原 理…………………………………………………………………… 4 5 检 验 大 纲………………………………………………………………… 6 一 般 检 查…………………………………………………………………6 5.2 继 电 器 的 检 验……………………………………………………………6 5.3 装 置 整 组 检 验………………………………………………………………6 5.3.1 操 作 回 路 的 整 组 检 验…………………………………………………7 5.3.2 电 压 切 换 回 路 的 检 验……………………………………………… 8 5.3.3 其 他………………………………………………………………… 9 6 包 装 、 贮 存 及 运 输…………………………………………………………9 7 随 机 文 件……………………………………………………………………9 8 定 货 须 知……………………………………………………………………9 附 图 ：………………………………………………………………………………10 编 制 朱若松 日 期2008/04/29 校 核 倪传坤 日 期2008/04/30 审 核 徐海涛 日 期2008/04/30 标 准 化 孙臻 日 期2008/04/30 审 定 杨恢宏 日 期2008/04/30 批 准 日 期 0XJ 463 296 第 2 页 共 19 页 旧底图总号 底图总号 签字 日期 1 概 述 装 置 用 途 装 置 作 为 断 路 器 操 作 的 辅 助 控 制 回 路 ， 具 有 四 套 三 相 单 跳 闸 线 圈 断 路 器 操 作 回 路 。 适 应 各 种 三 相 单 跳 闸 线 圈 断 路器 ， 适 用 于110 kV及 以 下 具 有 单 跳 闸 线 圈 的 断 路 器 控 制 操 作 之 用 。 该 装 置 同 时 提 供 一 至 两 套 双 母 线 带 旁 路 系 统 二 次 电压 切 换 回 路 。...
