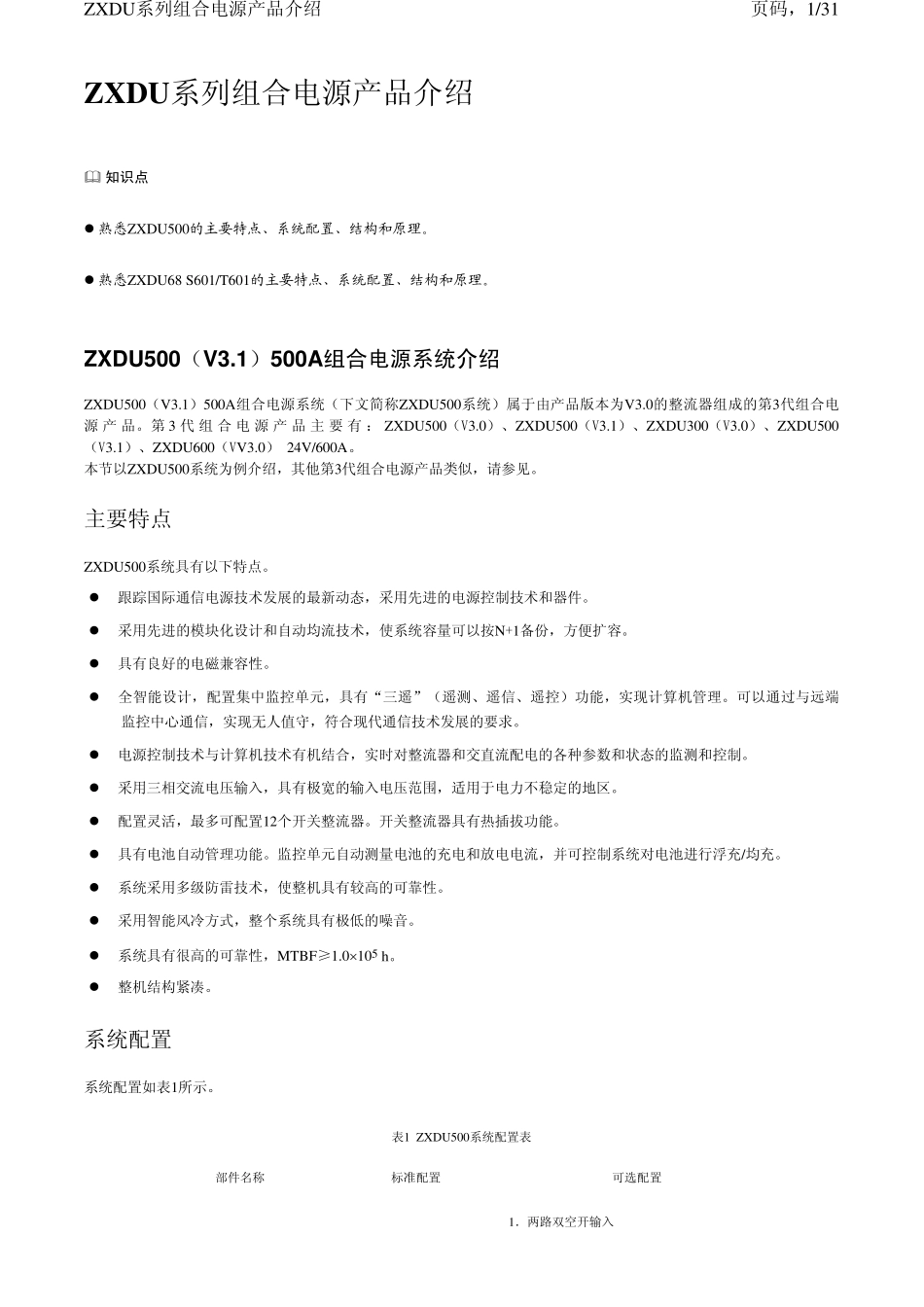

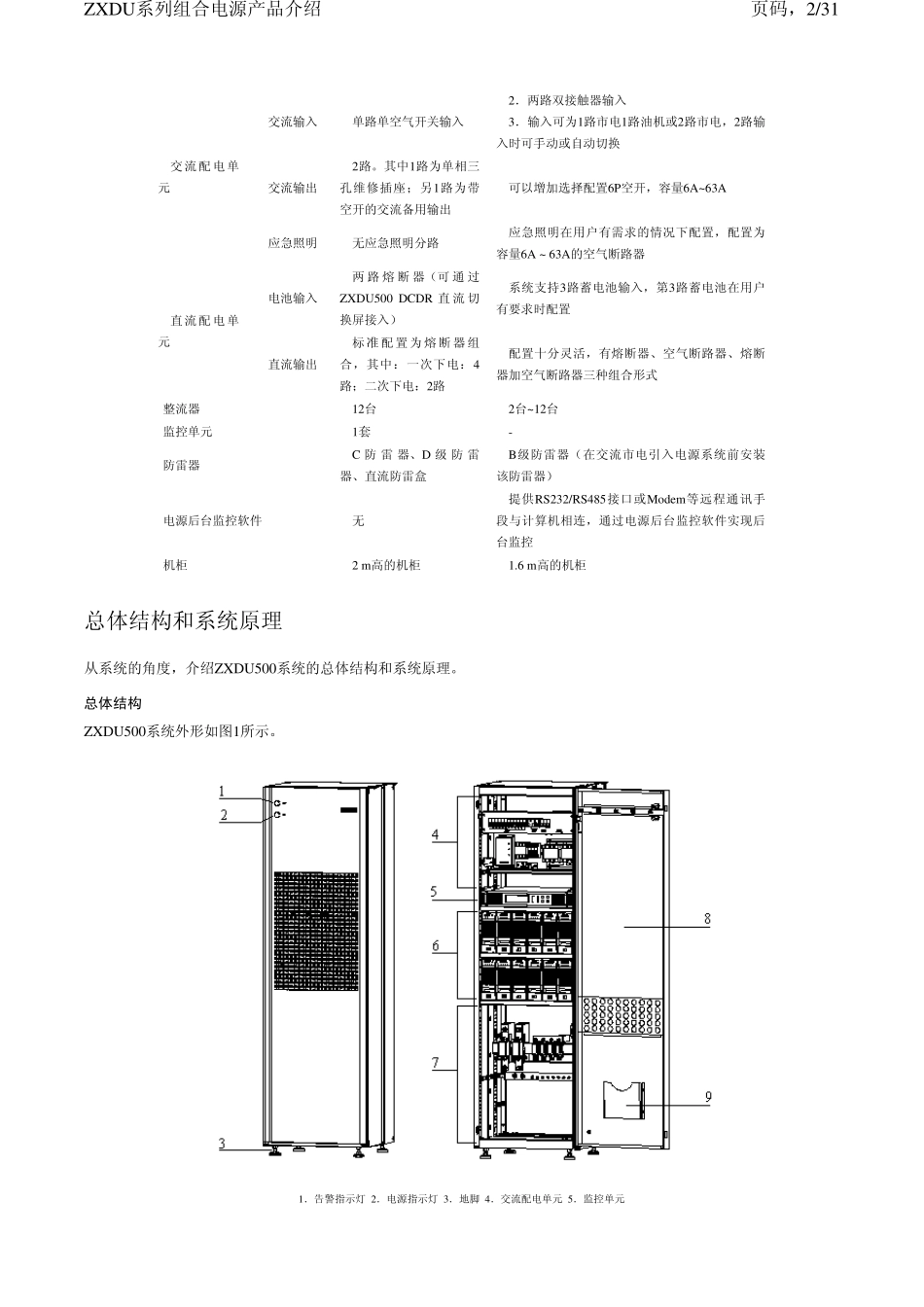

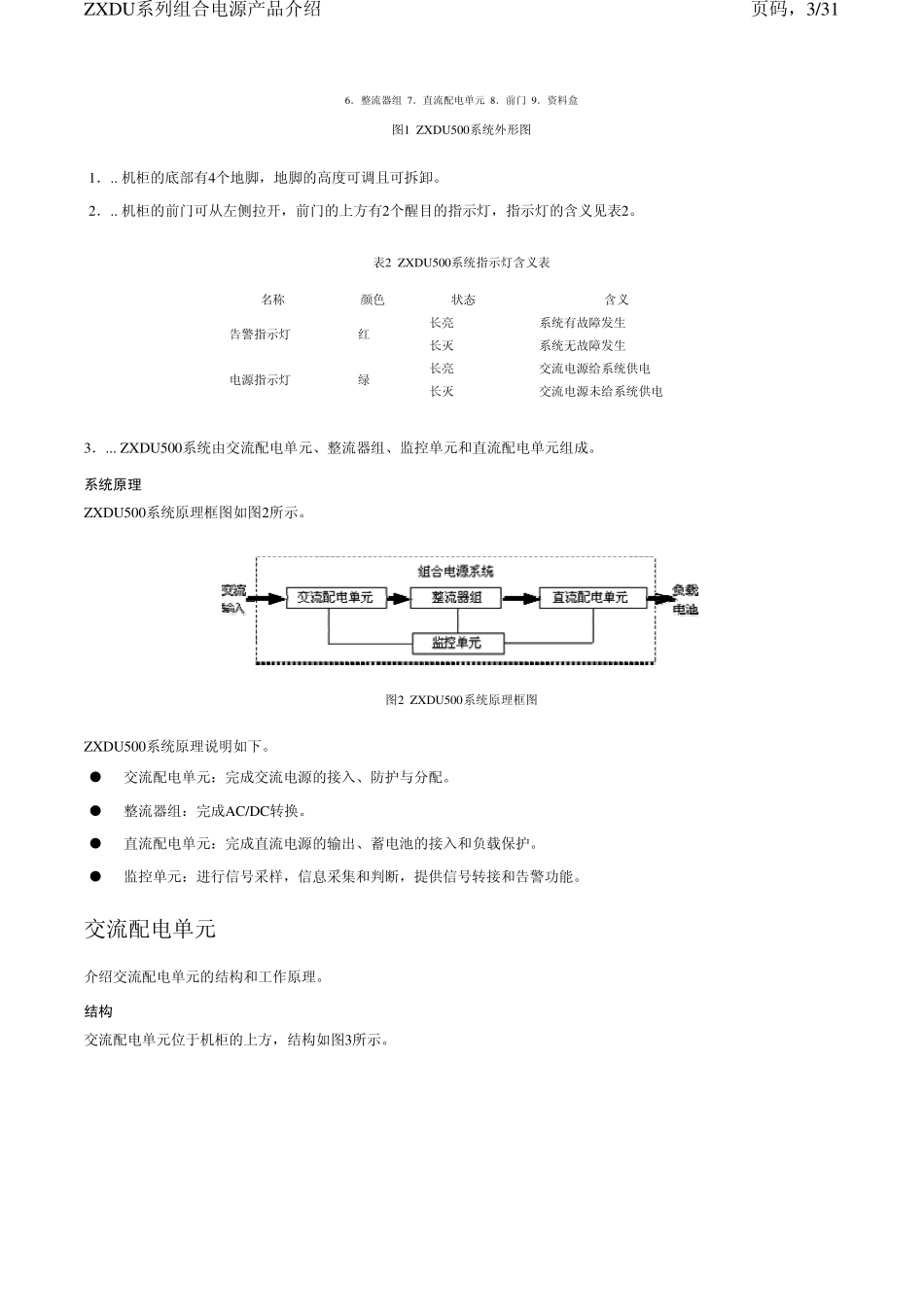

ZXDU系列组合电源产品介绍 知识点 z 熟悉ZXDU500的主要特点、系统配置、结构和原理。 z 熟悉ZXDU68 S601/T601的主要特点、系统配置、结构和原理。 ZXDU500（V3.1）500A组合电源系统介绍 ZXDU500（V3.1）500A组合电源系统（下文简称ZXDU500系统）属于由产品版本为V3.0的整流器组成的第3代组合电源产品。第3 代组合电源产品主要有：ZXDU500（V3.0）、ZXDU500（V3.1）、ZXDU300（V3.0）、ZXDU500（V3.1）、ZXDU600（VV3.0） 24V/600A。 本节以ZXDU500系统为例介绍，其他第3代组合电源产品类似，请参见。 主要特点 ZXDU500系统具有以下特点。 z 跟踪国际通信电源技术发展的最新动态，采用先进的电源控制技术和器件。 z 采用先进的模块化设计和自动均流技术，使系统容量可以按N+1备份，方便扩容。 z 具有良好的电磁兼容性。 z 全智能设计，配置集中监控单元，具有“三遥”（遥测、遥信、遥控）功能，实现计算机管理。可以通过与远端监控中心通信，实现无人值守，符合现代通信技术发展的要求。 z 电源控制技术与计算机技术有机结合，实时对整流器和交直流配电的各种参数和状态的监测和控制。 z 采用三相交流电压输入，具有极宽的输入电压范围，适用于电力不稳定的地区。 z 配置灵活，最多可配置12个开关整流器。开关整流器具有热插拔功能。 z 具有电池 自动管理功能。监控单元自动测量电池 的充 电和放 电电流，并 可控制系统对电池 进行 浮 充 /均充 。 z 系统采用多级 防 雷 技术，使整机具有较 高 的可靠 性。 z 采用智能风 冷 方式 ，整个系统具有极低 的噪 音 。 z 系统具有很 高 的可靠 性，MTBF≥ 1.0×105 h。 z 整机结构 紧 凑 。 系统配置 系统配置如 表 1所 示 。 表 1 ZXDU500系统配置表 部 件名 称 标 准 配置 可选 配置 1． 两 路 双 空 开输入 页 码 ，1/31ZXDU系列组合电源产品介绍总体结构和系统原理 从系统的角度，介绍ZXDU500系统的总体结构和系统原理。 总体结构 ZXDU500系统外形如图1所示。 1．告警指示灯 2．电源指示灯 3．地脚 4．交流配电单元 5．监控单元 交流配电单元 交流输入 单路单空气开关输入 2．两路双接触器输入 3．输入可为1路市电1路油机或2路市电，2路输入时可手动或自动切换 交流输出 2路。其中1路为单相三孔维修插座；另1路为带空开的交流备用输出 可以增加选择配置6P空开，容量6A~63A 应急照...
