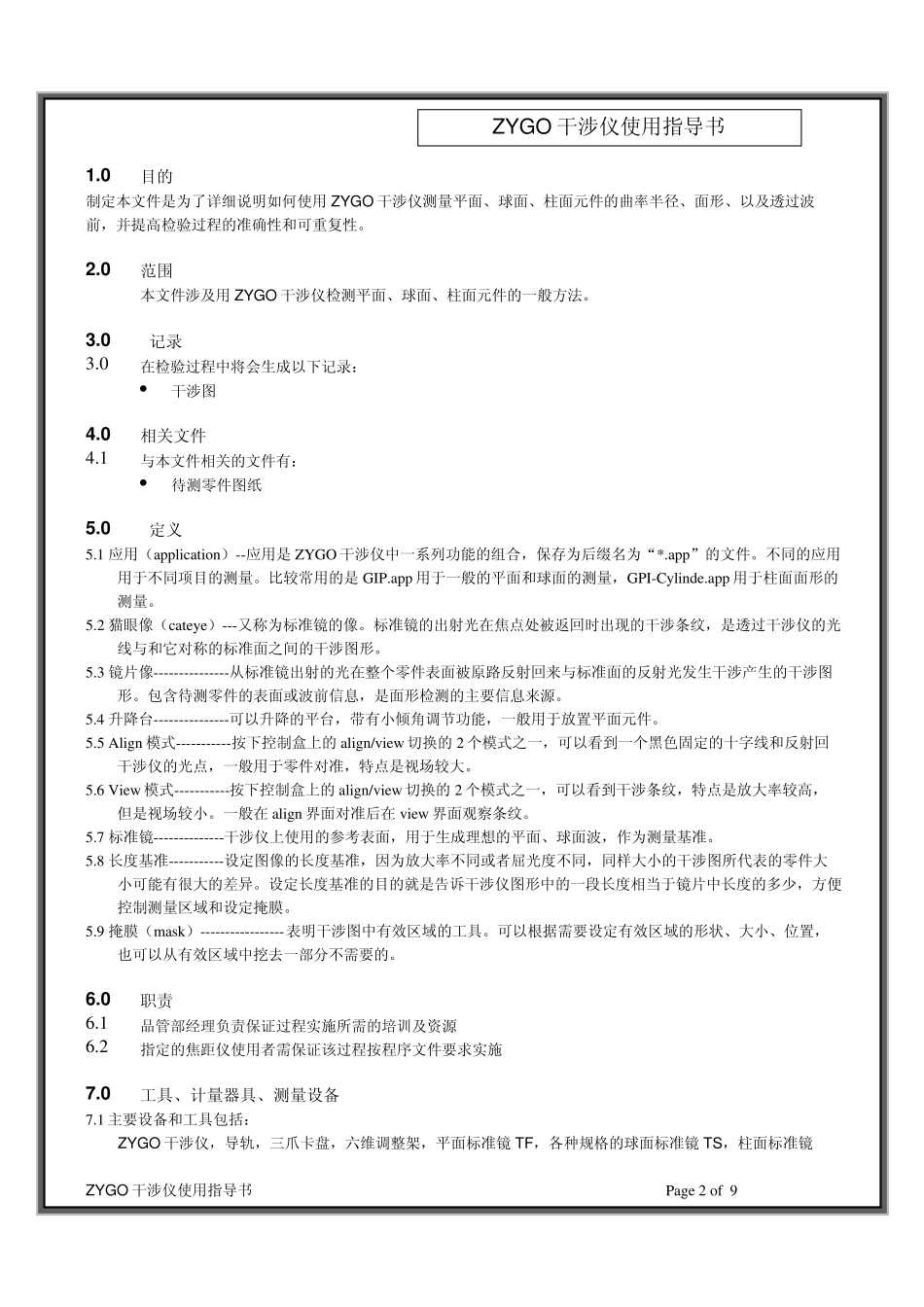

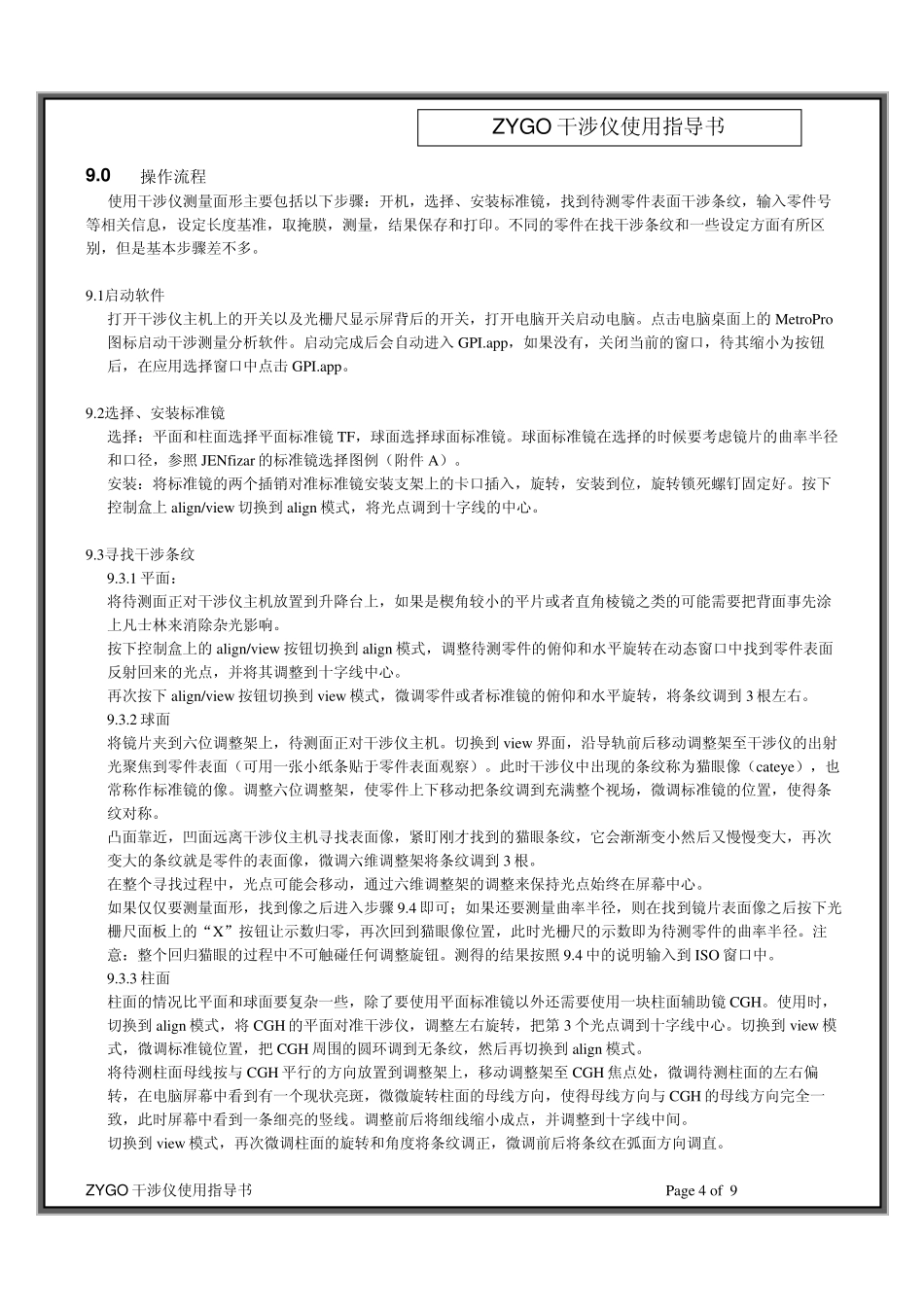

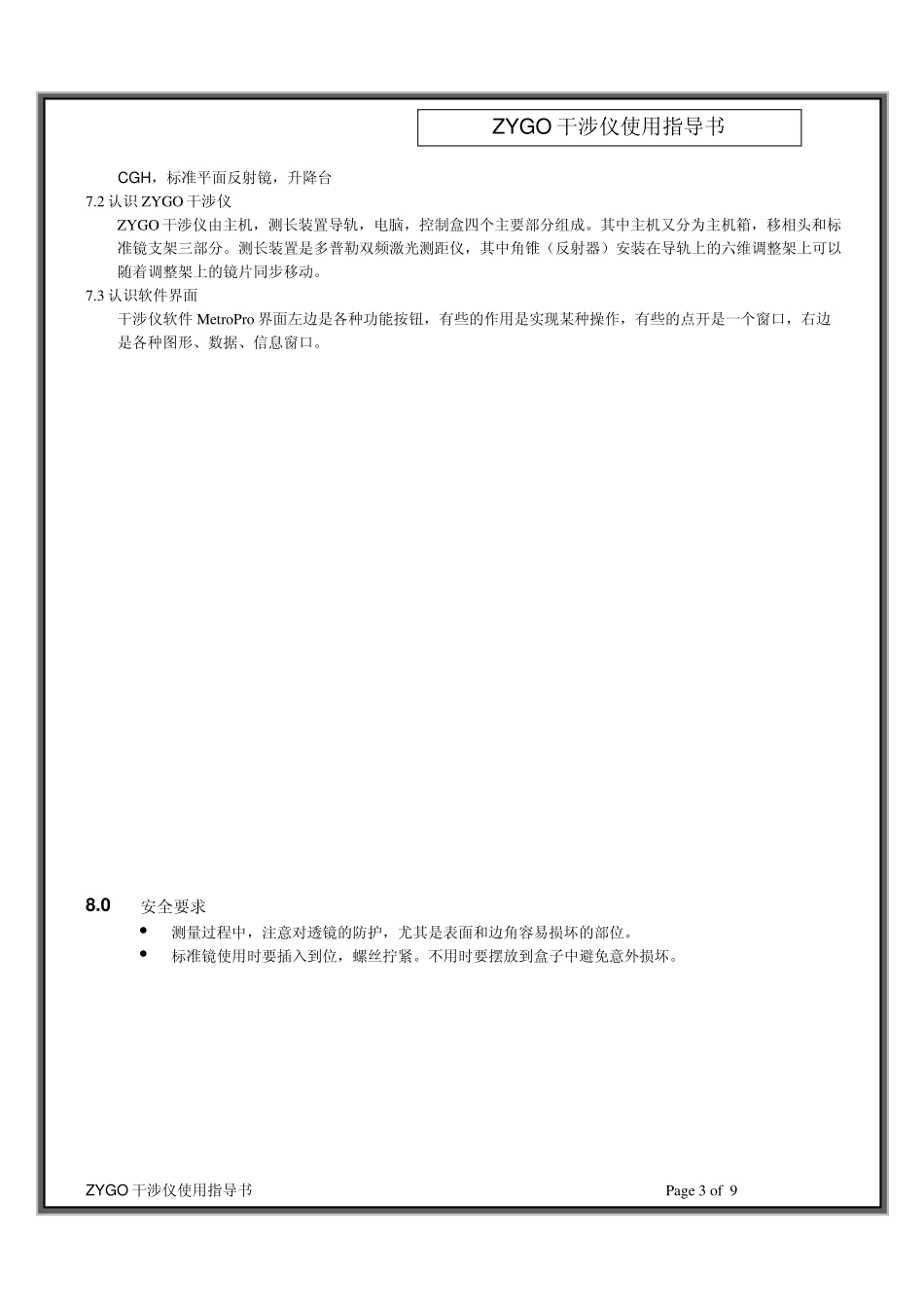

ZYGO 干涉仪使用指导书 Page 2 of 9 ZYGO 干涉仪使用指导书 1 .0 目的 制定本文件是为了详细说明如何使用ZYGO 干涉仪测量平面、球面、柱面元件的曲率半径、面形、以及透过波前，并提高检验过程的准确性和可重复性。 2 .0 范围 本文件涉及用ZYGO 干涉仪检测平面、球面、柱面元件的一般方法。 3 .0 记录 3.0 在检验过程中将会生成以下记录： • 干涉图 4 .0 相关文件 4.1 与本文件相关的文件有： • 待测零件图纸 5 .0 定义 5.1 应用（application）--应用是ZYGO 干涉仪中一系列功能的组合，保存为后缀名为“*.app”的文件。不同的应用用于不同项目的测量。比较常用的是GIP.app 用于一般的平面和球面的测量，GPI-Cylinde.app 用于柱面面形的测量。 5.2 猫眼像（cateye）---又称为标准镜的像。标准镜的出射光在焦点处被返回时出现的干涉条纹，是透过干涉仪的光线与和它对称的标准面之间的干涉图形。 5.3 镜片像---------------从标准镜出射的光在整个零件表面被原路反射回来与标准面的反射光发生干涉产生的干涉图形。包含待测零件的表面或波前信息，是面形检测的主要信息来源。 5.4 升降台---------------可以升降的平台，带有小倾角调节功能，一般用于放置平面元件。 5.5 Align 模式-----------按下控制盒上的align/view 切换的2 个模式之一，可以看到一个黑色固定的十字线和反射回干涉仪的光点，一般用于零件对准，特点是视场较大。 5.6 View 模式-----------按下控制盒上的align/view 切换的2 个模式之一，可以看到干涉条纹，特点是放大率较高，但是视场较小。一般在align 界面对准后在view 界面观察条纹。 5.7 标准镜--------------干涉仪上使用的参考表面，用于生成理想的平面、球面波，作为测量基准。 5.8 长度基准-----------设定图像的长度基准，因为放大率不同或者屈光度不同，同样大小的干涉图所代表的零件大小可能有很大的差异。设定长度基准的目的就是告诉干涉仪图形中的一段长度相当于镜片中长度的多少，方便控制测量区域和设定掩膜。 5.9 掩膜（mask）-----------------表明干涉图中有效区域的工具。可以根据需要设定有效区域的形状、大小、位置，也可以从有效区域中挖去一部分不需要的。 6 .0 职责 6.1 品管部经理负责保证过程实施所需的培训及资源 6.2 指定的焦距仪使用者需保证该过程按程序文件要求实施 7 .0 工具、计量器具、测量设备 7.1 主要设备和...
